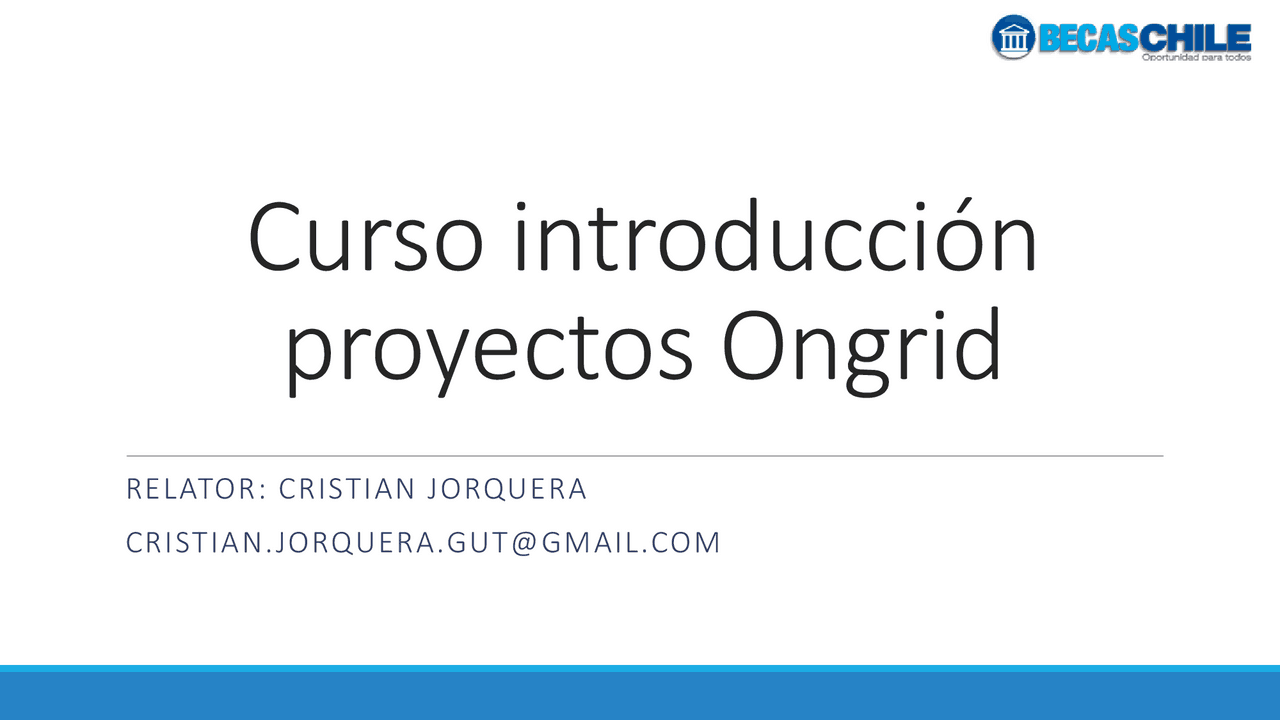

Curso introducción

proyectos Ongrid

RELATOR: CRISTIAN JORQUERA [email protected]

Introducción energía fotovoltaica

La energía solar se puede usar en casi cualquier lugar donde se necesite electricidad, ya sea en lugares donde no se dispone de red eléctrica (sistema autónomo) o para generar energía en complemento a la red (disminución cuenta electricidad). Sistema Ongrid Conectado a la Red Sistema Offgrid Desconectado a la Red

¿Cuáles son sus aplicaciones?

El uso más común para este tipo de aplicaciones son:

Domiciliario Industria Sistema de Riego

Introducción energía fotovoltaica

Trabajo Es una magnitud física escalar y se expresa en unidades de energía con la letra J (Joules o Julios) en el sistema internacional M.K.S. Es el trabajo expresado por la fuerza de un Newton aplicada a un

cuerpo que se desplaza 1 metro.

J= N x m

Introducción energía fotovoltaica

Energía El concepto de energía asocia los conceptos anteriores, pues toma en cuenta el trabajo realizado en un periodo de tiempo y a una potencia nominal. Energía = Potencia nominal * tiempo E = P*t = 1 kW x 1 h = 1 kWh 1 kWh = 1000 J/s x 3600 s = 3.600.000J 3.600.000J = 1000 W x 3600 s = 1 kWh

Introducción energía fotovoltaica

Potencia Eléctrica Potencia eléctrica (P) es desarrollada en un cierto instante de tiempo por un dispositivo, viene dada por la expresión: P (W) = I (Amp) x V (Volt) P: es la potencia instantánea, medida en Watts o Vatios. I: es la corriente que circula por él, medida en Amperes. V: es la diferencia de potencial (voltaje), medida en Volt.

Introducción energía fotovoltaica

Energía Eléctrica La energía eléctrica (E) es la potencia generada o consumida en un periodo de tiempo (t). Se manifiesta como corriente eléctrica, es decir, como el movimiento de cargas eléctricas negativas, o electrones, a través de un cable conductor metálico como consecuencia de la diferencia de potencial que un generador esté aplicando en sus extremos E= P * t

Introducción energía fotovoltaica

Ejercicio práctico 1.-Una bomba tiene una potencia de 1,5 kW. Calcular cuanta energía consume y cuanto cuesta bombear agua durante 5 horas, sabiendo que el kWh cuesta $150.

2. Calcular cuanta energía consume y cuanto dinero cuesta mantener 6 horas una bomba de 3000 W. Si el kWh cuesta $150.

Introducción energía fotovoltaica

Soluciones ejercicio práctico 2.-Calcular cuanta energía consume y cuanto dinero cuesta mantener 6 horas una bomba de 3000 W. Si el kWh cuesta $ 150. 3000W = 3kW E: P*t = 3kW * 6h = 18 kWh $= 150$/kWh * 18kWh = $2.

Introducción energía fotovoltaica

Fórmulas básicas de electricidad

Tipos de Corriente

Corriente Continua

Tipos de Corriente

Corriente Alterna

El sol como fuente de energía

La energía solar de una forma u otra es la fuente de casi toda la energía en la tierra. Los seres humanos, al igual que todos el resto de animales y plantas, se basan en el sol para su desarrollo, el calor y la alimentación. Los combustibles fósiles, la materia vegetal procedente de una edad geológica pasada, se utiliza para el transporte y la generación de electricidad y es, esencialmente, energía solar almacenada desde hace millones de años. La energía eólica, utilizada durante cientos de años para proporcionar energía mecánica o transporte, utiliza corrientes de aire creadas por el aire calentado por el Sol y por la rotación de la tierra.

Radiación solar

Es el conjunto de radiaciones electromagnéticas emitidas por el Sol. •La energía del Sol es Radiación electromagnética, muy similar a las ondas de radio. •Se propaga a la velocidad de la luz (300.000 km/s). •Para usarla hay que convertirla en otro tipo de energía.
