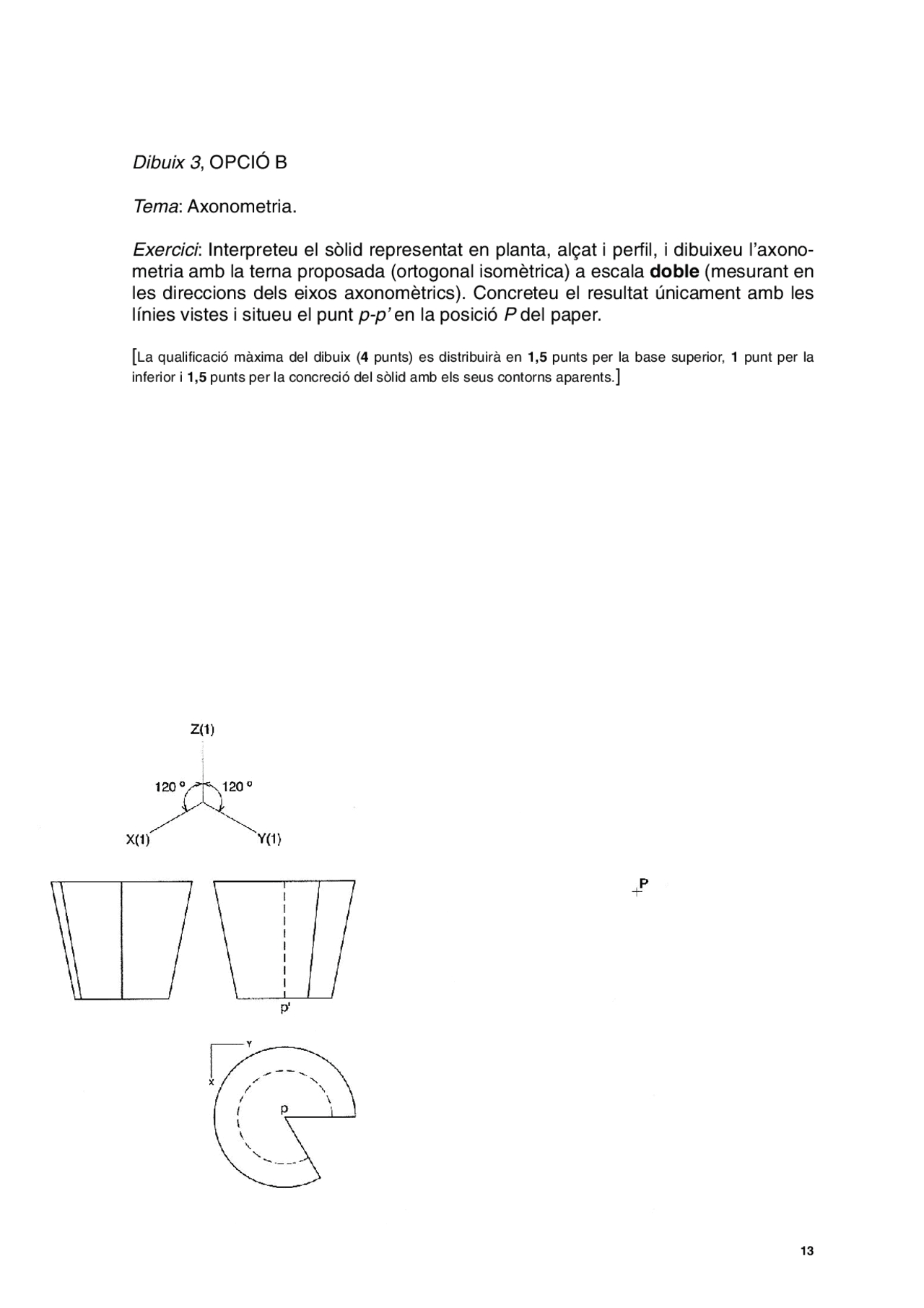

Dibuix 3, OPCIÓ B
Tema: Axonometria.
Exercici: Interpreteu el sòlid representat en planta, alçat i perfil, i dibuixeu l’axono- metria amb la terna proposada (ortogonal isomètrica) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el resultat únicament amb les línies vistes i situeu el puntp-p’ en la posicióP del paper.
[ La qualificació màxima del dibuix ( 4 punts) es distribuirà en 1,5 punts per la base superior, 1 punt per la inferior i 1,5 punts per la concreció del sòlid amb els seus contorns aparents.]
Oficina díOrganitzaciÛ de Proves díAccÈs a la Universitat P‡gina 5 de 10 PAU 2006 Pautes de correcciÛ Dibuix tËcnic
Oficina díOrganitzaciÛ de Proves díAccÈs a la Universitat P‡gina 1 0 de 10 PAU 2006 Pautes de correcciÛ Dibuix tËcnic
Dibuix 3, OPCIÓ B
Tema: Axonometria.
Exercici: Interpreteu el sòlid representat en planta, alçat i perfil, i dibuixeu l’axono- metria amb la terna proposada (dimètrica ortogonal normalitzada DIN 5) a escala doble (mesurant en les direccions dels eixos axonomètrics). Concreteu el resultat únicament amb les línies vistes i situeu el punt p-p’ en la posició P del paper.
[ La qualificació màxima del dibuix ( 4 punts) es distribuirà en 1,5 punts pel cos inferior i 2,5 punts pel superior, dels quals, 1,5 punts correspondran als contorns aparents. ]
Dibuix 3. Opció B
T EMA: Axonometria.
EXERCICI: Interpreteu el sòlid representat en planta i alçat, i dibuixeu-ne l’axonometria amb la terna proposada (ortogonal isomètrica) a escala doble (mesurant en les direc- cions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes i situeu el punt p-p en la posició P del paper. [4 punts: 1,5 punts per les parts delimitades per línies rectes i 2,5 punts per les delimitades per arcs de circumferència]
Dibuix 3. Opció B
T EMA: Axonometria.
EXERCICI: Interpreteu el sòlid representat en planta, alçat i perfil, i dibuixeu-ne l’axono-
metria amb la terna proposada (ortogonal isomètrica) a escala doble (mesurant en les
direccions dels eixos axonomètrics). Concreteu el sòlid únicament amb les línies vistes
i situeu el punt p-p en la posició P del paper. [3,5 punts: 1 punt per la part delimitada per línies
rectes i 2,5 punts per la part delimitada per arcs de circumferència (1 punt dels quals correspondrà al contorn apa- rent)]
