17.06 4.82 2.02 3.67 1.77 9.05 4.21 1.82 1.93 2.00 12.81
21.88 24.47 14.81
LOTE
(EDIFICACIÓN)
LOTE
(RETIRO)
ACERA CALZADA BERMA
LATERAL
BERMA
CENTRAL
CALZADA ACERA LOTE
(EDIFICACIÓN)
BERMA
LATERAL
LOTE
(RETIRO)
LOTE RESIDENCIAL
(VIVIENDA MULTIFAMILIAR)
PARQUE OSORES LOTE EDIFICACIÓN
(VIVIENDA UNIFAMILIAR)
VIVIENDA
MULTIFAMILIAR
VIVIENDA
MULTIFAMILIAR
VIVIENDA
UNIFAMILIAR
VIVIENDA
UNIFAMILIAR
22.1457
22.1457
30.0616
30.0618
050m
Axonometría.
Caso de estudio
Edificios
Lotes
Manzanas
Zona de estudio
0
0 0 0
2
4000 40 40
UbicaciónLocalización Entorno Construido
Corte Urbano.
01
Estudio de caso. Daniela Arrasco Carreño
Planos y Fotografías. Daniela Arrasco Carreño

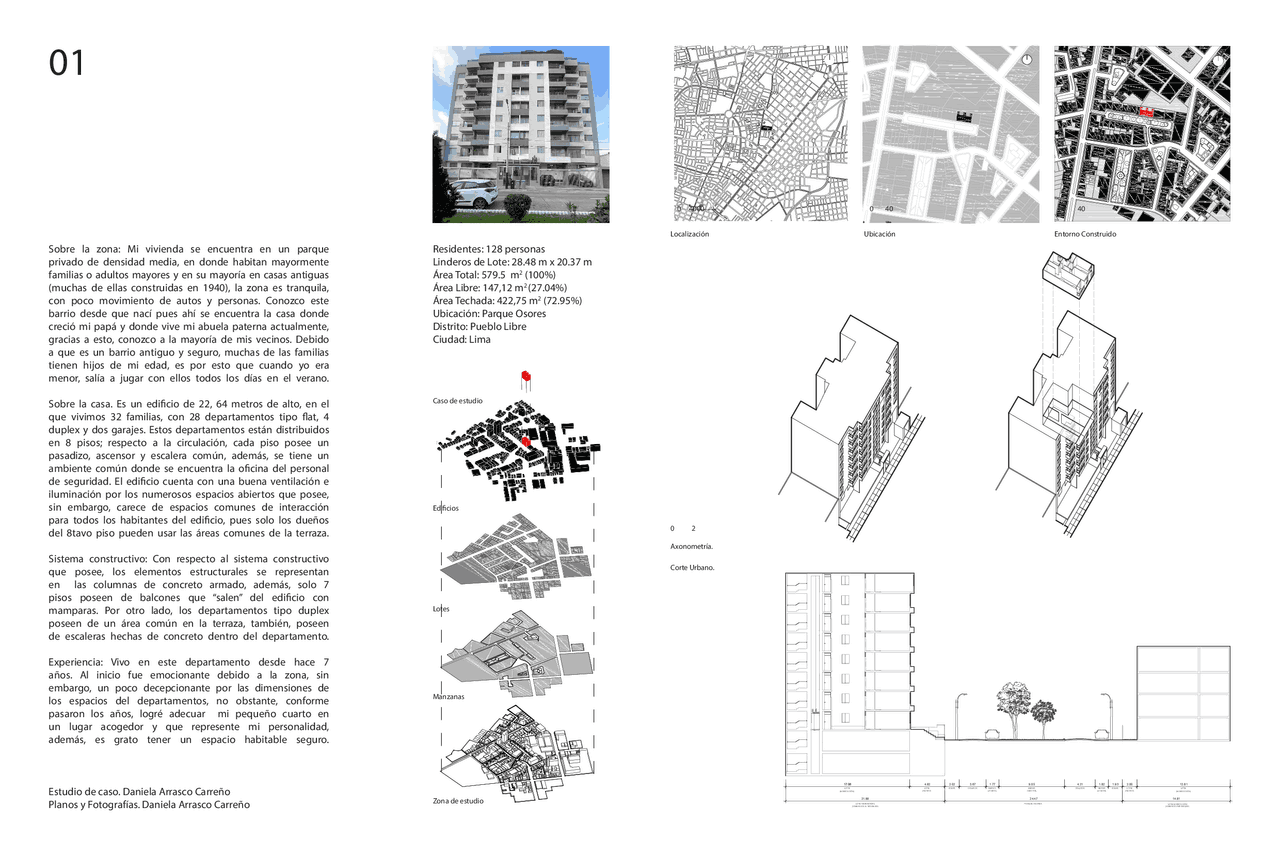

Sobre la zona: Mi vivienda se encuentra en un parque
privado de densidad media, en donde habitan mayormente
familias o adultos mayores y en su mayoría en casas antiguas
(muchas de ellas construidas en 1940), la zona es tranquila,
con poco movimiento de autos y personas. Conozco este
barrio desde que nací pues ahí se encuentra la casa donde
creció mi papá y donde vive mi abuela paterna actualmente,
gracias a esto, conozco a la mayoría de mis vecinos. Debido
a que es un barrio antiguo y seguro, muchas de las familias
tienen hijos de mi edad, es por esto que cuando yo era
menor, salía a jugar con ellos todos los días en el verano.
Sobre la casa. Es un edificio de 22, 64 metros de alto, en el
que vivimos 32 familias, con 28 departamentos tipo flat, 4
duplex y dos garajes. Estos departamentos están distribuidos
en 8 pisos; respecto a la circulación, cada piso posee un
pasadizo, ascensor y escalera común, además, se tiene un
ambiente común donde se encuentra la oficina del personal
de seguridad. El edificio cuenta con una buena ventilación e
iluminación por los numerosos espacios abiertos que posee,
sin embargo, carece de espacios comunes de interacción
para todos los habitantes del edificio, pues solo los dueños
del 8tavo piso pueden usar las áreas comunes de la terraza.
Sistema constructivo: Con respecto al sistema constructivo
que posee, los elementos estructurales se representan
en las columnas de concreto armado, además, solo 7
pisos poseen de balcones que “salen” del edificio con
mamparas. Por otro lado, los departamentos tipo duplex
poseen de un área común en la terraza, también, poseen
de escaleras hechas de concreto dentro del departamento.
Experiencia: Vivo en este departamento desde hace 7
años. Al inicio fue emocionante debido a la zona, sin
embargo, un poco decepcionante por las dimensiones de
los espacios del departamentos, no obstante, conforme
pasaron los años, logré adecuar mi pequeño cuarto en
un lugar acogedor y que represente mi personalidad,
además, es grato tener un espacio habitable seguro.
Residentes: 128 personas
Linderos de Lote: 28.48 m x 20.37 m
Área Total: 579.5 m2 (100%)
Área Libre: 147,12 m2 (27.04%)
Área Techada: 422,75 m2 (72.95%)
Ubicación: Parque Osores
Distrito: Pueblo Libre
Ciudad: Lima
