PROCESO DIRECCIÓN DE FORMACIÓN PROFESIONAL INTEGRAL
FORMATO GUÍA DE APRENDIZAJE
1. IDENTIFICACIÓN DE LA GUIA DE APRENDIZAJE: GT11 - INSTALAR ACOMETIDA DE ACUERDO AL
DISEÑO
Denominación del Programa de Formación: Electricidad industrial Código del Programa de Formación: 832122 Vr. Nombre del Proyecto: Implementar una instalacion electrica industrial Fase del Proyecto: Planeación Actividad de Proyecto: Realizar diseño de la instalación eléctrica industrial Competencia: 280101005 - Construcción de acometidas e instalación de equipos de medida de energía eléctrica en baja y media tensión Resultados de Aprendizaje Alcanzar:
- Verificar especificaciones técnicas de la instalación eléctrica de acometida aplicando la normativa vigente
- Organizar los insumos para iniciar la instalación eléctrica de acometidas según el diseño.
- Realizar acometidas e instalar equipos de medida de acuerdo con el diseño cumpliendo normas y procedimientos establecidos por la empresa.
- Realizar trámites para la ejecución de la instalación eléctrica de acuerdo con el operador de la red. Duración de la Guía: 96 horas
2. PRESENTACIÓN

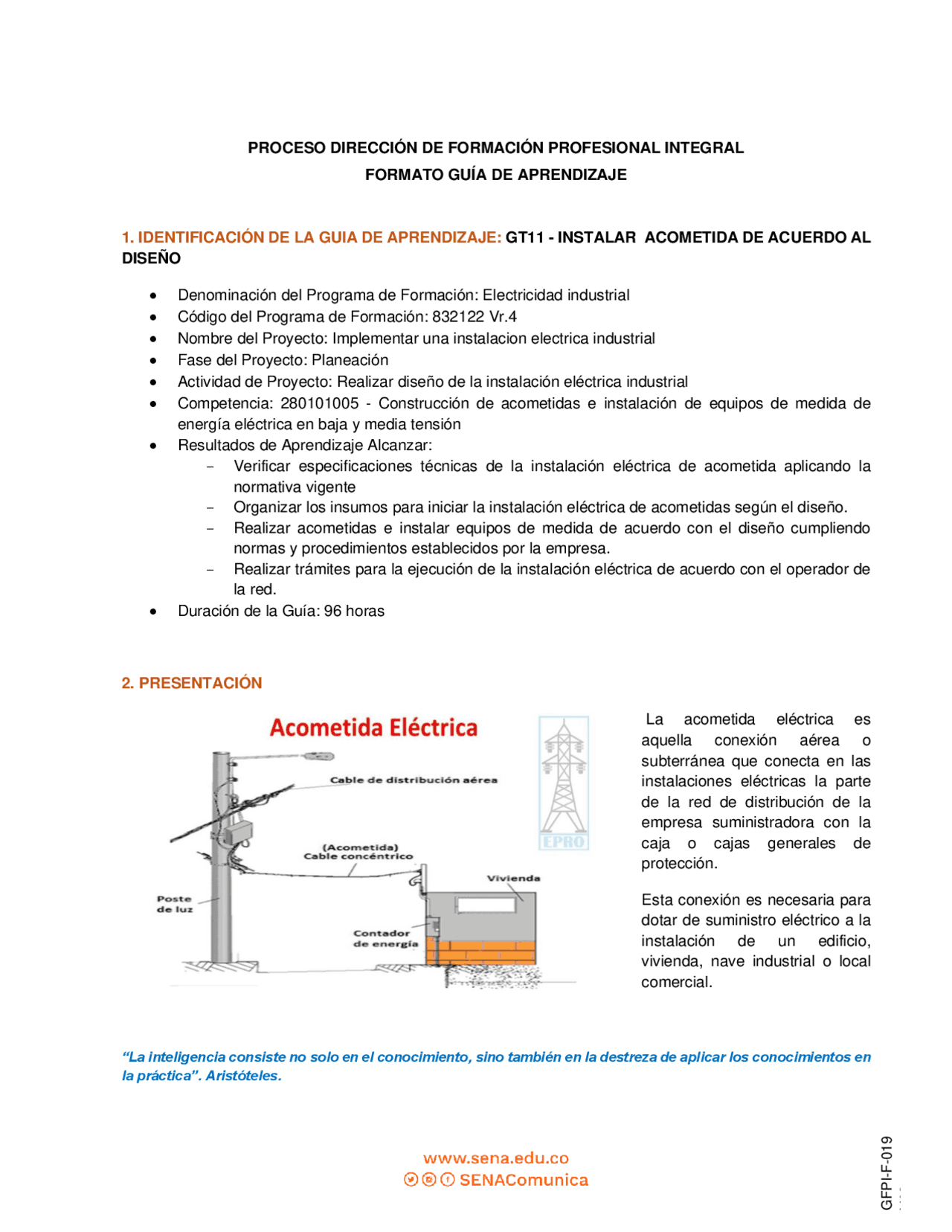

La acometida eléctrica es aquella conexión aérea o subterránea que conecta en las instalaciones eléctricas la parte de la red de distribución de la empresa suministradora con la caja o cajas generales de protección.
Esta conexión es necesaria para dotar de suministro eléctrico a la instalación de un edificio, vivienda, nave industrial o local comercial.
“La inteligencia consiste no solo en el conocimiento, sino también en la destreza de aplicar los conocimientos en la práctica”. Aristóteles.
3. FORMULACIÓN DE LAS ACTIVIDADES DE APRENDIZAJE
3.1. Descripción de la(s) actividades.
3.1.1. Actividad de Reflexión inicial. Tiempo: 1 hora
Las acometidas en baja tensión finalizan el registro de corte general ubicado en la general de protección mientras que las acometidas en media tensión finaliza en los bornes del medidor general o en los bornes del registro general, ubicada en un centro de transformación, donde se define como el comienzo de la instalación interna o del usuario. En instalaciones para un sólo usuario, la acometida finaliza en el totalizador ubicado en un armario de protección y medida que puede alojar los fusibles generales de protección y los medidores de energía de la instalación.
Por otro lado, es importante saber también que las acometidas eléctricas son propiedad de la compañía distribuidora de electricidad que opera en cada zona o área geográfica del país.
Evidencia requerida 1
Modalidad de trabajo: individual
Apreciado aprendiz, defina: Acometida eléctrica y las consideraciones que se deben tener en cuenta para su diseño.
3.1.2. Actividades de contextualización e identificación de conocimientos necesarios para el aprendizaje. Tiempo: 16 horas
El RETIE, en su item 27.3 ACOMETIDAS, dice lo siguiente: “La acometida de una instalación eléctrica de uso final, debe cumplir los requisitos de construcción definidos en la sección 230 de la NTC 2050, su dimensionamiento debe tener en cuenta la sección 220.”
Evidencia requerida 2
Modalidad de trabajo: individual
Respetado aprendiz, consulte el item “27.3 ACOMETIDAS” del RETIE y responda las siguientes preguntas:
- ¿Cuál debe ser la altura mínima para instalar una acometida que atraviesa una via vehicular?
- ¿Qué tipo de conductor eléctrico se debe utilizar para una acometida aérea?. Haga una breve descripción de las características que debe tener.
- ¿Qué calibre de conductor se utiliza para una acometida eléctrica para instalaciones monofásicas menores o iguales a 3kVA?
- ¿Qué calibre de conductor se utiliza para una acometida eléctrica para instalaciones monofásicas entre 3kVA y 10kVA?
- ¿Qué valor debe tener el calculo de regulación de tensión para una acometida eléctrica?
Evidencia requerida 4
Modalidad de trabajo: individual
Señor(ita) aprendiz, después de antender a las exposiciones realizadas por todos los aprendices desarrollar y responder lo siguiente: En un formato A4.
- Dibujar a mano un diagrama unifilar para acometidas alimentadas de la red B.T.
- En el diagrama anterior, colocar cada una de sus partes de una acometida aérea de BT
- Dibujar a mano y colocar cada una de sus partes de una acometida subterranea de BT
- Dibuje a mano el esquema de conexión simétrico, para un contador monofásico
- Dibuje a mano el esquema de conexión para un contador bifásico
- Dibuje a mano el esquema de conexión asimétrica, para un contador trifásico
- De conformidad con la NTC- 2050 ¿Cuantas acometidas debe tener un edificio u otra estructura para la cual se diseñe la acometida eléctrica y qué otras condiciones generales debe cumplir?.
- ¿Qué calibre mínimo de conductor debe tener una acometida aérea?
- Los tramos aéreos de conductores a la vista y cables a la vista de varios conductores de no más de 600 V nominales, ¿A que distancia vertical desde la superficie del tejado hacia arriba deben estar instalados?
- ¿Qué distancia vertical desde el suelo debe tener una acometida que pasa sobre calles, callejones, avenidas o carreteras públicas, zonas de aparcamiento con tráfico de camiones, accesos a lugares distintos de las edificaciones residenciales y otros lugares por donde circulen por vehículos, como las zonas de cultivo, de césped, de bosques y huerto?
- ¿Qué medidas debe tener un armario de medidores para 18 cuentas?
- Realice el esquema pictórico con la normatividad de colores, las acometidas para tensiones de suministro: Monofasico bifilar a 120 v Para tres usuarios Monofasico trifilar a 120/240 v Para dos usuarios Trifásicos tetrafilar a 208/120 V Para dos usuarios
La solicitud de disponibilidad-factibilidad del servicio de energía es el requerimiento que el usuario potencial presenta a la empresa prestadora del servicio de energía eléctrica, solicitando la evaluación para la instalación del servicio, para un inmueble y la solicitud de conexión servicio de energía eléctrica, Es el requerimiento que el usuario potencial del servicio de energía presenta a la EBSA solicitando la revisión de las instalaciones eléctricas y conexión del servicio de energía.
Con base en lo expresado líneas atrás. Consulte y describa los procedimientos para solicitud de disponibilidad y de conexión del servicio de energía eléctrica que estipula la empresa de energía de Boyacá (EBSA).
Evidencia requerida 6
Modalidad de trabajo: individual
Estimado aprendiz, ingrese a la página web de la electrificadora de Boyacá EBSA, en el siguiente link https://www.ebsa.com.co/entidad/guia_tramites y consulte:
- Procedimiento para La solicitud de disponibilidad-factibilidad del servicio de energía eléctrica.
- Procedimiento para La solicitud de conexión servicio de energía eléctrica
3.2 Ambiente Requerido: ambiente de aprendizaje 6E
3.3 Materiales: Computador portátil con acceso a internet, cuaderno, lápiz.
3.4 Actividades de transferencia del conocimiento. Tiempo: 23 horas
Evidencia requerida 5
Modalidad de trabajo: individual
Señor aprendiz se debe diseñar la acometida trifásica, para la instalación eléctrica diseñada y entregada en el plano eléctrico según las asiganciones ya trabajadas.
Para desarrollar esta evidencia, debe realizar los cálculos matemáticos pertinentes, seleccionar el conductor eléctrico y la protección eléctrica.
Evidencia requerida 6
Modalidad de trabajo: individual
Estimado aprendiz, desarrollar práctica P-GT9-1 Acometidas eléctricas
4. ACTIVIDADES DE EVALUACIÓN
Evidencias de Aprendizaje Criterios de Evaluación
Técnicas e Instrumentos de Evaluación
Evidencias de Conocimiento :
Cuestionario propuesto por el instructor con el tema acorde a la guía técnica GT 9
Revisa los documentos técnicos cumpliendo con el pliego de especificaciones y las normas vigentes.
Alista los materiales, equipos y herramientas necesarios para
Técnica: formulación de preguntas Instrumento: cuestionario LMS- Blackboard información institucional SENA
Equipo de corte de acometida: el equipo necesario que consiste generalmente en un interruptor automático, o interruptor y fusibles, con sus accesorios, situado cerca del punto de acometida de un edificio, otra estructura o en una zona definida, destinada para servir de control principal y de medio de desconexión del suministro.
5. REFERENTES BILBIOGRÁFICOS
¿QUÉ ES UNA ACOMETIDA ELÉCTRICA?. Consultado el 10 de septiembre del 2022. Disponible en https://www.electricistasdelafuentemadrid.com/blog/que-es-acometida-electrica/.
NORMAS ENEL CODENSA
NORMA NTC 2050
RETIE
6. CONTROL DEL DOCUMENTO
Nombre Cargo Dependencia Fecha
Autor (es) Instructores área electrica Instructor Titulada 02 - 2023
