DECODIFICADOR

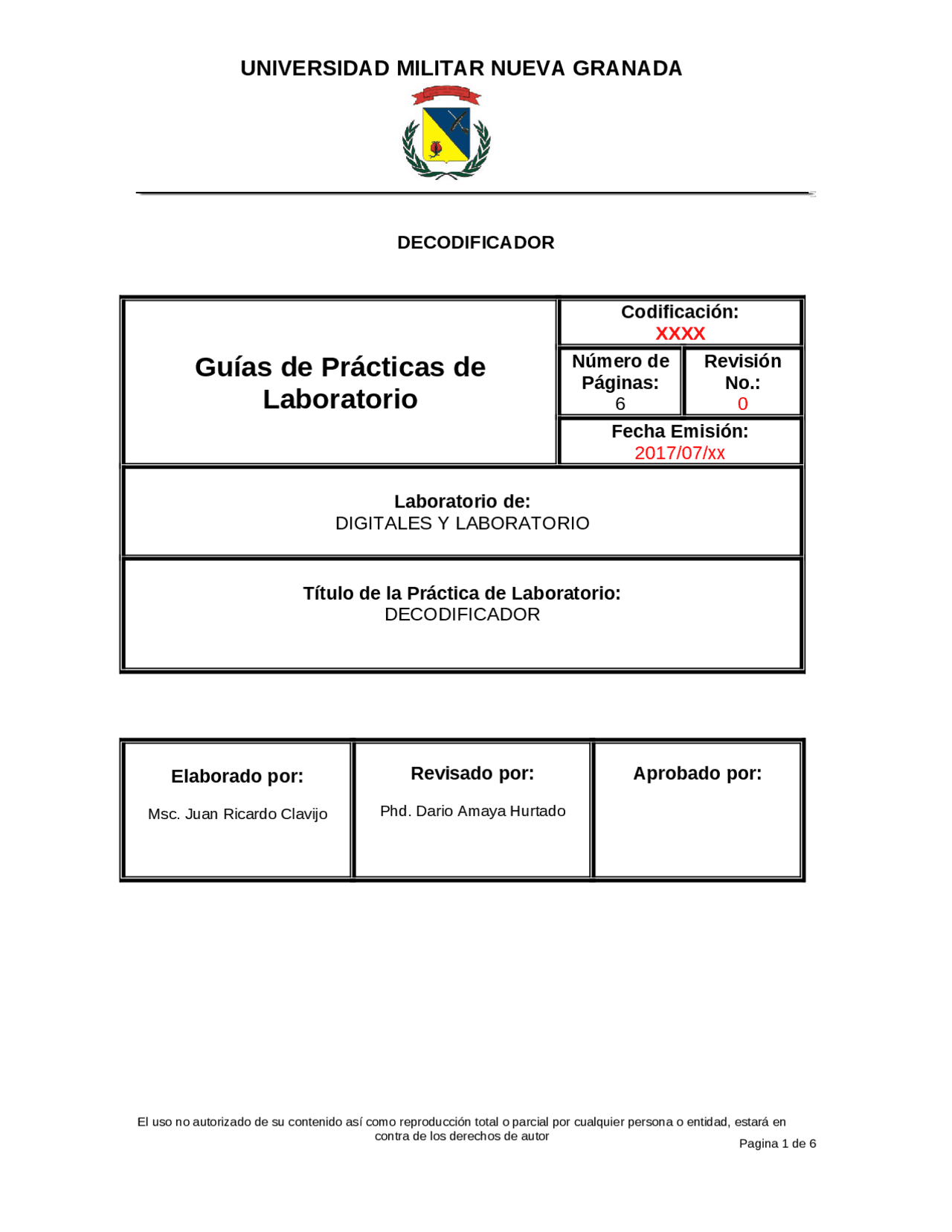

Guías de Prácticas de
Laboratorio
Codificación: XXXX Número de Páginas: 6 Revisión No.: 0 Fecha Emisión: 2017/07/xx Laboratorio de: DIGITALES Y LABORATORIO Título de la Práctica de Laboratorio: DECODIFICADOR Elaborado por: Msc. Juan Ricardo Clavijo Revisado por: Phd. Dario Amaya Hurtado Aprobado por: El uso no autorizado de su contenido así como reproducción total o parcial por cualquier persona o entidad, estará en
DECODIFICADOR
Control de Cambios Razones del Cambio Cambio a la Revisión # Fecha de emisión El uso no autorizado de su contenido así como reproducción total o parcial por cualquier persona o entidad, estará en
DECODIFICADOR
Ilustración 1 , Diagrama de bloques de un circuito combinacional (Mano, 2003) Mapa de Karnaugh Un mapa de Karnaugh proporciona un método sistemático de simplificación de expresiones booleanas y, si se aplica adecuadamente, genera las expresiones suma de productos y producto de sumas más simples posibles, conocidas como expresiones mínimas (Floyd, 2006). Minimización de Quine-McCluskey Existe un procedimiento que, aunque es arduo de seguir a mano, tiene la ventaja de que es sistemático y fácilmente programable en una computadora. Se trata del método de QuineMcCluskey. El método de Quine-McCluskey o método tabular consiste en obtener de manera sistemática adyacencias en orden creciente hasta llegar a las de mayor orden posible, las cuales llamaremos implicantes primarios (Brown & Vranesic, 2000).
8. MATERIALES, REACTIVOS, INSTRUMENTOS, SOFTWARE, HARDWARE O EQUIPOS: a. Display 16 segmentos (Paralelo no use display dinámico). b. Dip-switch de 4 bits. c. Resistencias de 240Ω a 330Ω para el Display. d. Resistencias de 510Ω a 1KΩ para el Dip-switch. e. Compuertas de acuerdo con el diseño propuesto. f. Transistor BJT. 9. PRECAUCIONES CON LOS MATERIALES, REACTIVOS, INSTRUMENTOS Y EQUIPOS A UTILIZAR: No exceder los valores máximos permitidos de voltajes y corrientes indicados para los dispositivos utilizados. Consultar en los manuales correspondientes. (ON Semiconductor, 2000) No sobrepasar el máximo de potencia disipada por las resistencias. El uso no autorizado de su contenido así como reproducción total o parcial por cualquier persona o entidad, estará en
DECODIFICADOR
10. CAMPO DE APLICACIÓN:
La presente práctica, fortalece competencias aplicables en; electrónica de consumo, electrónica de potencia, tratamiento de señales, robótica, control, Inteligencia artificial.
11. PROCEDIMIENTO, METODO O ACTIVIDADES: En Proteus diseñe e implemente: Seleccione el nombre de uno de sus integrantes de grupo y codifique en 16 posibles caracteres un nombre y un apellido, separando estos dos únicamente por un espacio en blanco. No use nombres o apellidos con “ñ”. Si sobran caracteres todos deben presentar un espacio en blanco. Como fuente de texto use las letras que se muestran en la siguiente ilustración, Ilustración 2 , Fuente de texto Para seleccionar cada una de las posiciones del nombre use un Dip Switch de 4 bits. Para determinar los espacios en blanco puede usar condiciones de no importa en sus calculo y reducción de funciones lógicas, pero tenga presente que el display debe estar totalmente apagado en los caracteres en blanco, para esto puede activar o desactivar el display con su ánodo o cátodo común, por medio de un transistor BJT. Implemente el desarrollo de su circuito en un impreso diseñando un PCB. 12. RESULTADOS ESPERADOS: Simulación de un circuito decodificador funcionando correctamente en función de lo expuesto en los numerales 7 y 11. 13. CRITERO DE EVALUACIÓN A LA PRESENTE PRÁCTICA: a. Conformación de grupos de trabajo máximo de 3 estudiantes. b. Informe de laboratorio en formato de artículo IEEE. c. Cumplimiento de los resultados esperados según el numeral 12. d. Tamaño e implementación optima de los diseños. e. Criterios concertados a priori con el docente. El uso no autorizado de su contenido así como reproducción total o parcial por cualquier persona o entidad, estará en
