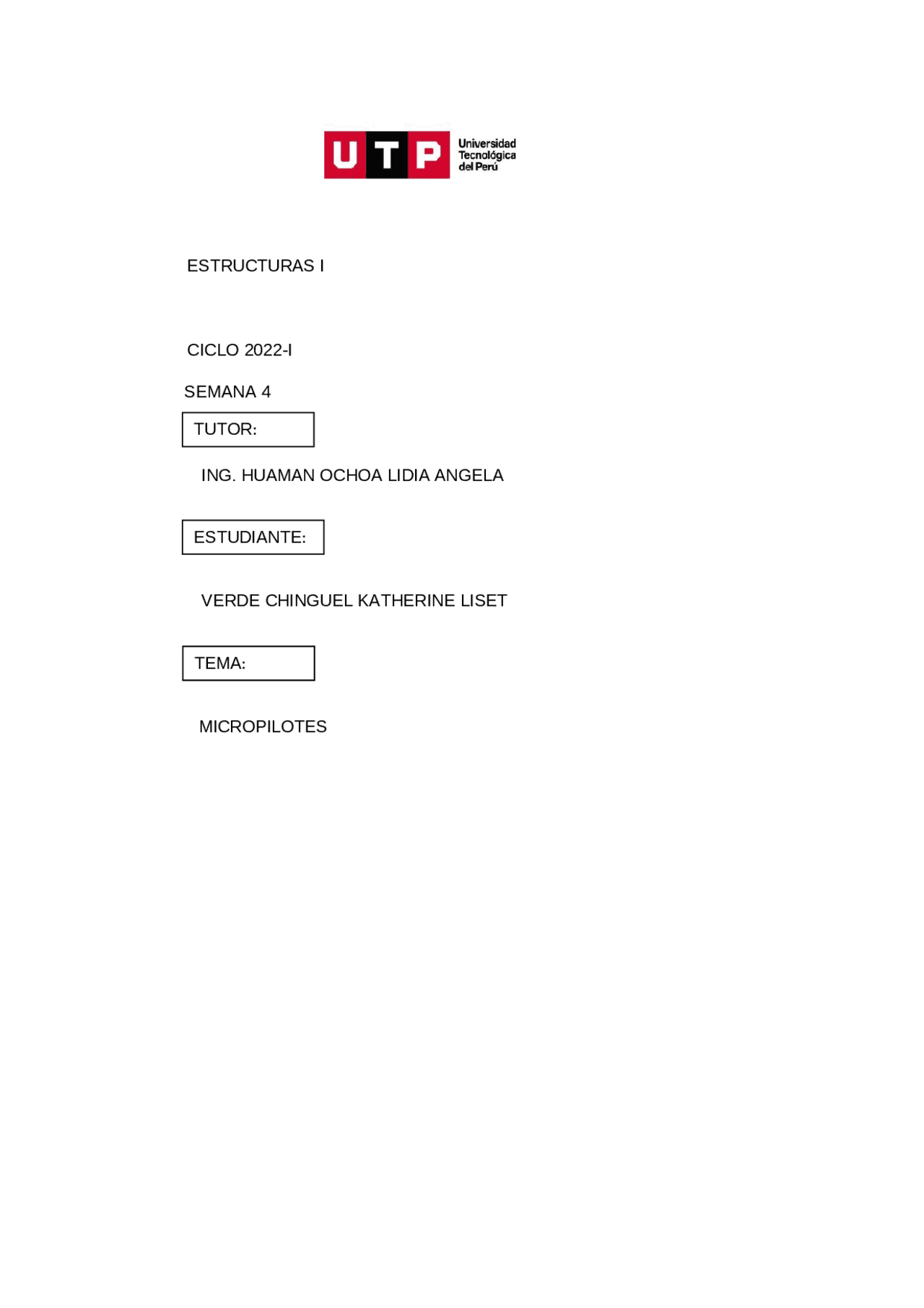

ESTRUCTURAS I

CICLO 2022-I

SEMANA 4

ING. HUAMAN OCHOA LIDIA ANGELA

VERDE CHINGUEL KATHERINE LISET

MICROPILOTES

TUTOR:

ESTUDIANTE:

TEMA:

1. ¿Qué son los micropilotes? Es un tipo de columna calada en el terreno, compuesto por un tubo de acero. Son elemento de cimentación profunda, de sección circular. 2. ¿Cuál es el objetivo principal de los micropilotes? Es reforzar la construcción, especialmente si tiene una gran altura o está sometida a condiciones climáticas extremas. 3. ¿Cuál es el proceso constructivo? Perforación y limpieza: Se establece el diámetro de la barrena de acuerdo del diámetro del micropilote, la cual perfora hasta detectar estratos más duros, la cual tienen que controlar para que no exista un exceso de presión, se detiene la excavación hasta llegar a la cota elegida. Luego se inyecta agua a presión con cuidado de un posible derrumbe interno. Colocación de armadura : Al colocar la armadura se debe mantener la verticalidad y centrado para introducir la chapa de acero y la barra tipo Gewi. La armadura debe sobresalir una longitud aproximadamente de 60 o 90 cm, para luego soldara unos redondos que garanticen la adherencia entre encepados y micropilotes. Inyección: Una vez colocada la armadura se inyecta la lechada de cemento antes de cumplir 24 horas, lo cual se realizan en 3 fases: La primera se inyecta el cemento por gravedad entre la armadura tubular y el terreno, en la segunda fase se forma el bulbo de anclaje al terreno del micropilote inyectado a presión, y por último se rellena el interior con la mezcla del cemento, cada tipo de micropilote requiere de diferentes proporciones tanto de agua como cemento. Soldadura de armadura: Se realizan las soldaduras en la armadura del micropilote que sobresale del terreno, con unos redondos de acero para la adherencia entre el micropilote y el encepado, seguido se vierte el hormigón de limpieza y la armadura de la zapata.

 Ampliación real plaza Chiclayo Cliente: Real plaza S.R.L Ubicación: Chiclayo Tecnología: Micropilotes Vibrohincados Cantidades: 630 micropilotes Descripción: Ejecutado con un martillo vibratorio, para la correcta transmisión de cargas al terreno. (Perú, 2021) (Fuente: Incotec – catálogo de clientes) (construmatica.com, 2018) (Piquera, 2019) ( figura 1 ) Micropilotes en recalces de edificios. ( figura 2 ) maquinaria empleada

en la ejecución de micropilotes.
