DEFORMACIÓN DE LA CORTEZA TERRESTRE

PROFESOR Ing. JORGE HUAYHUA ROJAS Revis. Gladys Carmen SR

• Rocas Ígneas
• Rocas Sedimentarias
• Rocas Metamórficas

CLASES DE ROCAS

DEFORMACIÓN DE LAS ROCAS Coef.POISSON Módulo YOUNG

DEFORMACIÓN DE LA CORTEZA TERRESTRE Los materiales de la corteza terrestre sometidos a esfuerzos confinantes pueden generar una deformación y comportarse como fluidos de gran

viscosidad a escala geológica de 10

17

a 10

22 poises. Un estrato de viscosidad V 1 y de espesor Є confinado entre un material de viscosidad V 2 originará una deformación o plegamiento cuya longitud de onda W se determinaría por la formula: De allí se concuerda que la longitud de onda ‘W’ es proporcional a la potencia

de los estratos. V 1

V 2

W

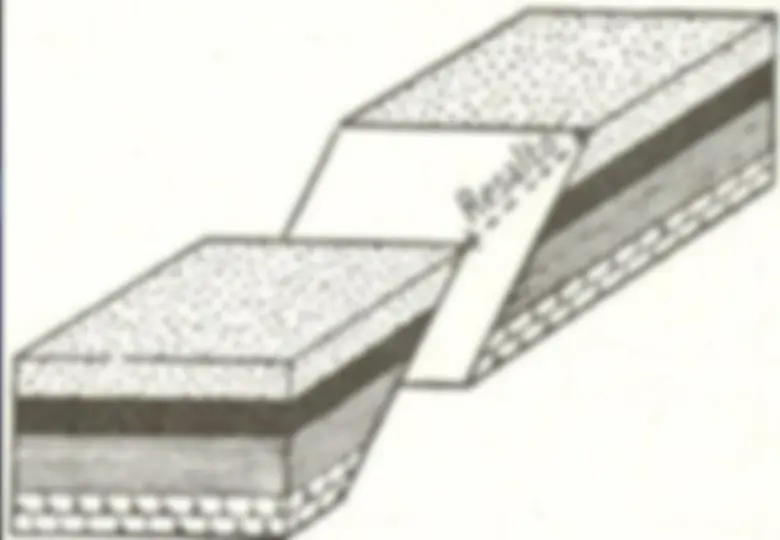

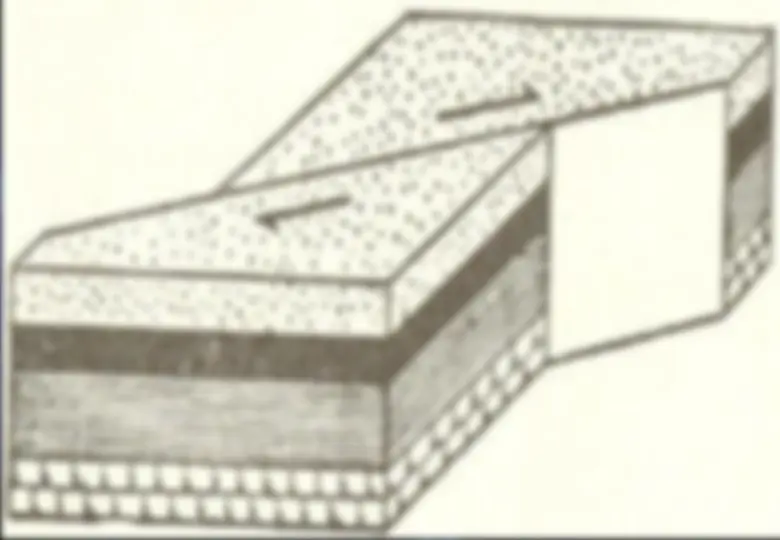

ESTRUCTURAS DE DEFORMACIÓN

I) PLIEGUES las rocas sometidas a esfuerzos deformantes que superan

su limite elástico se deforman arqueándose en series aproximadamente simétricas formando:

PARTES DE UN PLIEGUE

ELEMENTOS DE UN PLIEGUE

Tipos de Pliegues por la apariencia de la sección transversal

Cabrio Baúl

Pliegues según la orientación del plano axial

ANTICLINORIO

• Anticlinal gigante compuesto por muchos

pliegues menores.

SINCLINORIO

• Sinclinal gigante compuesto por muchos pliegues

pequeños.

Pliegues Compuestos

Pliegue tumbado Pliegue Isoclinal

TIPOS DE PLIEGUES SINCLINALES, los pliegues tienen la parte cóncava (seno) hacia arriba. ANTICLINALES , el arqueamiento o seno de los estratos es hacia abajo. Estos sinclinales y

anticlinales pueden ser:

ANTICLINORIO PLIEGUE RECUMBENTE , su plano axial es horizontal.

DOMO, es una estructura donde los estratos buzan desde un punto

común hacia exterior

CUENCA, los estratos buzan hacia el interior.

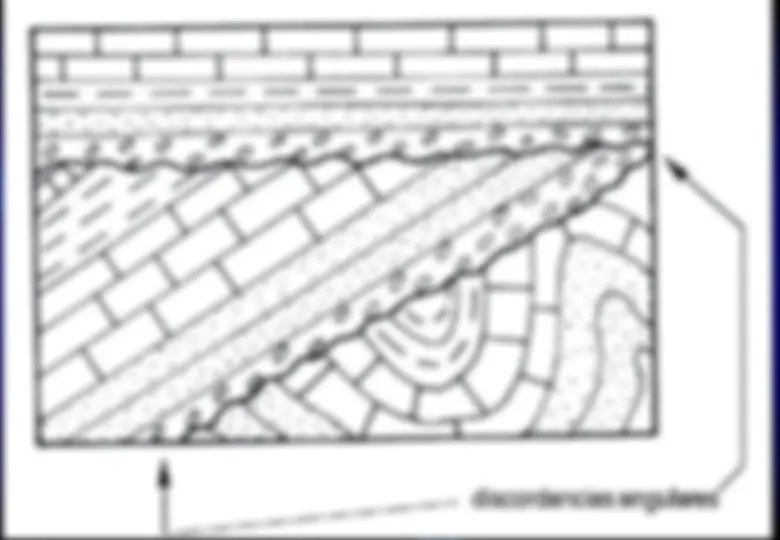

POSICIÓN E LOS ESTRATOS

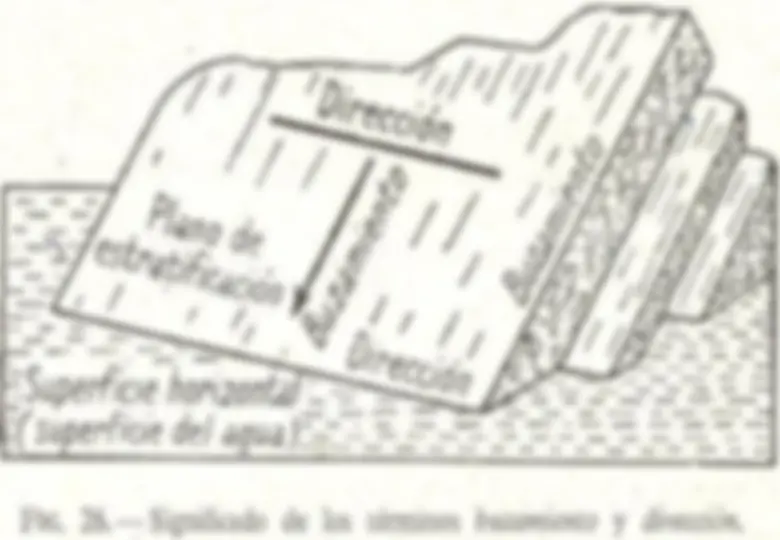

RUMBO, es la dirección de la línea de intersección del plano horizontal

con el estrato con respecto al norte.

BUZAMIENTO, es el ángulo (agudo) diedro que forma un plano

horizontal con el estrato. La representación es la siguiente si el estrato es horizontal es usa el símbolo y se es vertical se usa:
