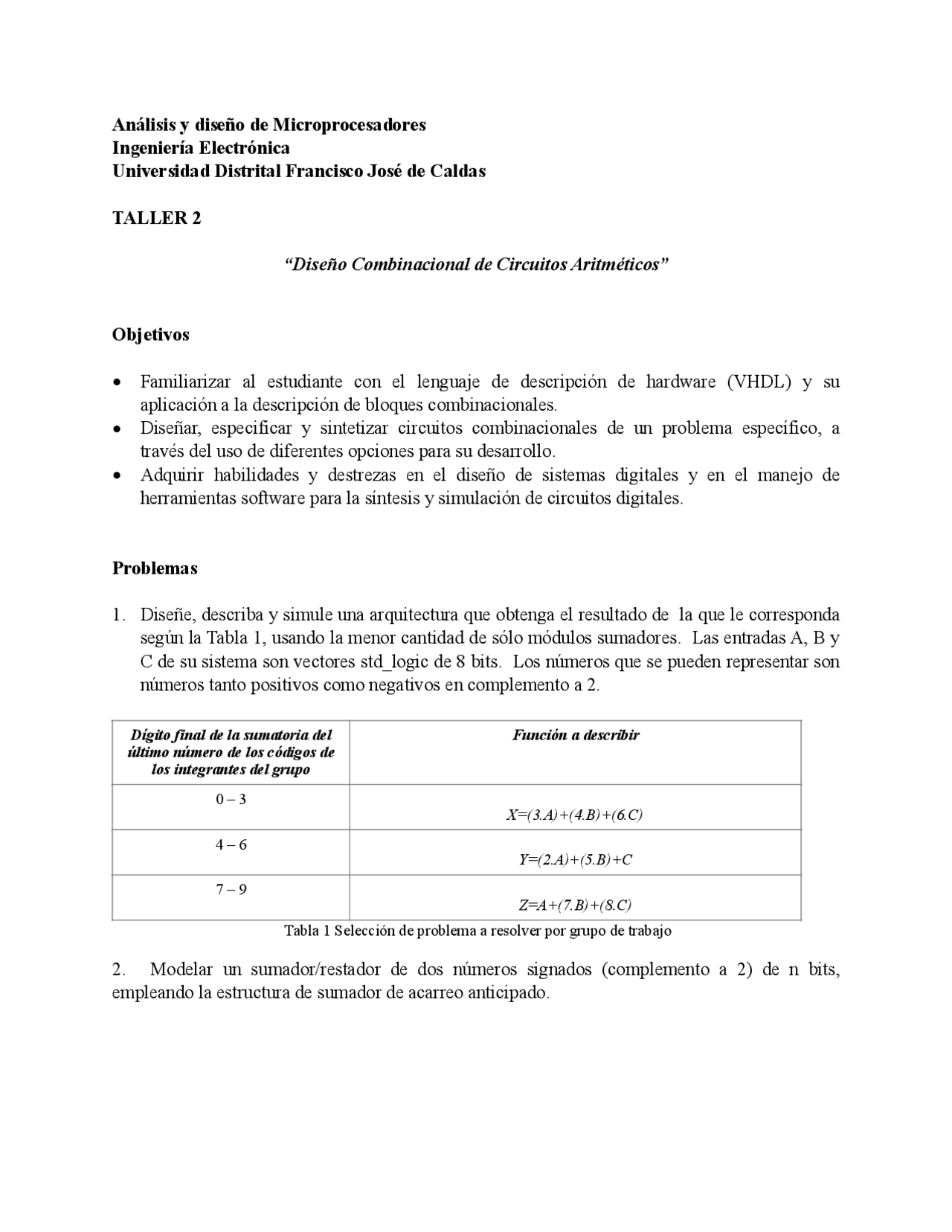

Análisis y diseño de Microprocesadores
Ingeniería Electrónica
Universidad Distrital Francisco José de Caldas
TALLER 2
“Diseño Combinacional de Circuitos Aritméticos”
Objetivos
•Familiarizar al estudiante con el lenguaje de descripción de hardware (VHDL) y su
aplicación a la descripción de bloques combinacionales.
•Diseñar, especificar y sintetizar circuitos combinacionales de un problema específico, a
través del uso de diferentes opciones para su desarrollo.
•Adquirir habilidades y destrezas en el diseño de sistemas digitales y en el manejo de
herramientas software para la síntesis y simulación de circuitos digitales.
Problemas
1. Diseñe, describa y simule una arquitectura que obtenga el resultado de la que le corresponda
según la Tabla 1, usando la menor cantidad de sólo módulos sumadores. Las entradas A, B y
C de su sistema son vectores std_logic de 8 bits. Los números que se pueden representar son
números tanto positivos como negativos en complemento a 2.
Tabla 1 Selección de problema a resolver por grupo de trabajo
2. Modelar un sumador/restador de dos números signados (complemento a 2) de n bits,
empleando la estructura de sumador de acarreo anticipado.
Dígito final de la sumatoria del
último número de los códigos de
los integrantes del grupo
Función a describir
0 – 3
X=(3.A)+(4.B)+(6.C)
4 – 6
Y=(2.A)+(5.B)+C
7 – 9
Z=A+(7.B)+(8.C)
