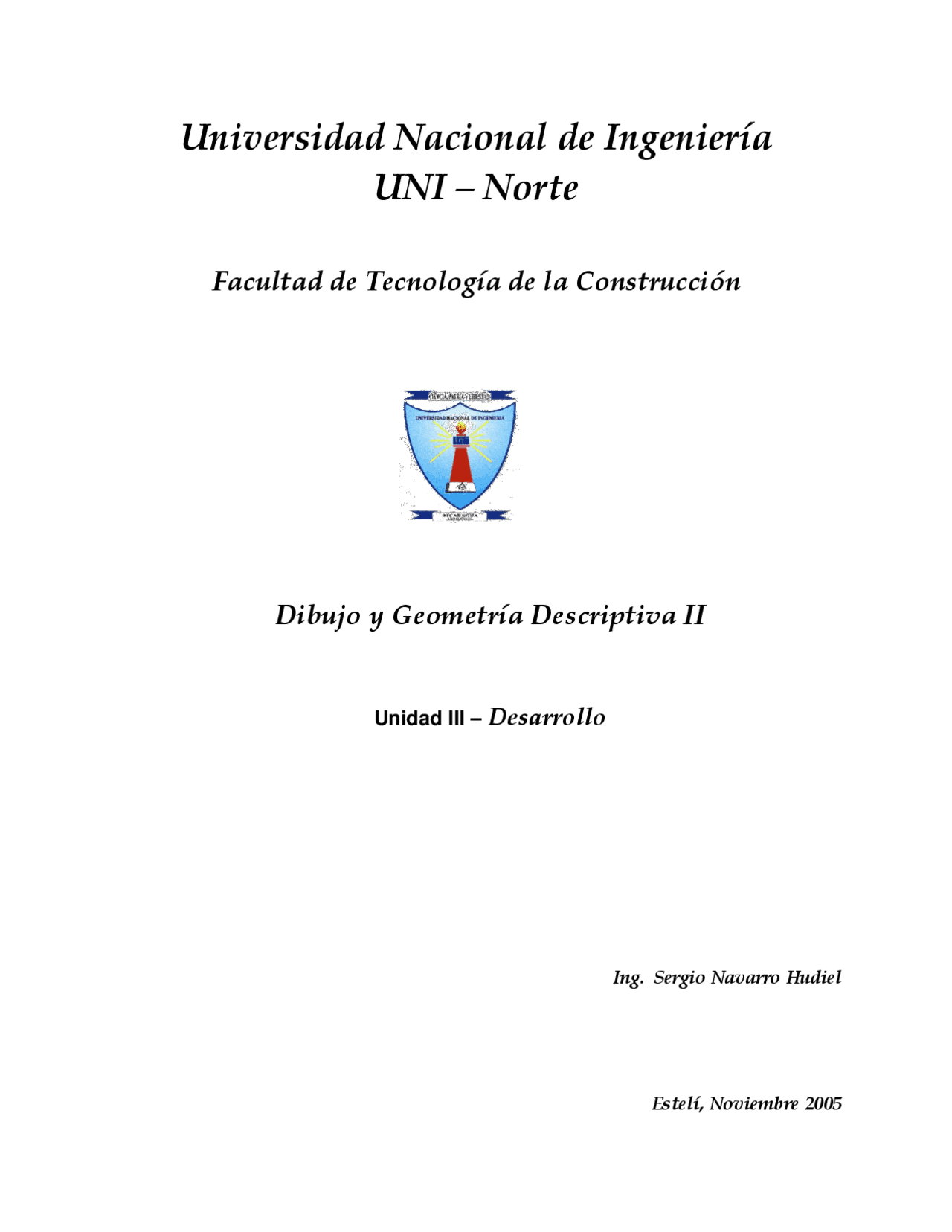

Universidad Nacional de Ingeniería
UNI – Norte
Facultad de Tecnología de la Construcción
Dibujo y Geometría Descriptiva II
Unidad III – Desarrollo
Ing. Sergio Navarro Hudiel
Estelí, Noviembre 2005
- INTRODUCCIÓN Índice
- DESARROLLO DE SÓLIDOS
- 2.1 DESARROLLO DE UN PRISMA RECTO TRUNCADO
- 2.2 DESARROLLO DE UN PRISMA OBLICUO
- 2.3 DESARROLLO DE CILINDRO RECTO TRUNCADO
- 2.4 DESARROLLO DE UN CILINDRO OBLICUO
- 2.5 DESARROLLO DE UN CONO RECTO TRUNCADO
- 2.6 DESARROLLO DE UN CONO OBLICUO
- 2.7 DESARROLLO DE UNA PIRÁMIDE RECTA
- 2.8 DESARROLLO DE UNA PIRÁMIDE RECTA TRUNCADA
- 2.9 DESARROLLO DE UNA PIRÁMIDE OBLICUA
- 2.10 DESARROLLO DE UNA PIRÁMIDE OBLICUA TRUNCADA
- DESARROLLO DE INTERSECCIONES.................................................................................
- 3.1 DESARROLLO DE INTERSECCIONES DE DOS PRISMAS.
- EJERCICIOS
2. DESARROLLO DE SÓLIDOS
2.1 DESARROLLO DE UN PRISMA RECTO TRUNCADO
Análisis: Las aristas laterales del prisma aparecerán con su longitud en las líneas paralelas del desarrollo, en la proyección vertical dada. La longitud del desarrollo será Igual al perímetro, o distancia real que tiene la sección recta del prisma, cuya distancia se muestra en la proyección horizontal. De este modo con las proyecciones dadas se suministra directamente toda la Información que se necesita para obtener el desarrollo.
Construcción: La línea de la sección recta se traza directamente a conti- nuación de la base del prisma, llamándosele línea del desarrollo, y su longitud desde 1 a 1 debe ser exactamente Igual a la longitud del perímetro de la base del prisma. A partir del punto 1 de la Izquierda se van tomando las distancias 1-2, 2-3, 3-4, etc., tomadas de la proyección horizontal, estableciendo la anchura que tiene cada cara del prisma.
Las aristas laterales (líneas de dobleces) se trazan perpendicularmente a la línea de desarrollo, por cada punto citado de división, siendo la longitud verdadera de cada línea la obtenida y trasladada desde los puntos correspondientes de la proyección vertical. Uniendo los puntos A, B. C, etc., con líneas rectas se completa el desarrollo de la superficie lateral del prisma.
Como las caras del prisma han sido tomadas en serie, en dirección de las agujas del reloj y desde la proyección horizontal, el desarrollo muestra la superficie interior del prisma. La línea de dobleces se distingue por un pequeño circulo hecho a pulso en cada extremo de la línea (representan los orificios del modelo).
Si es necesario Incluir los extremos de la superficie del prisma en el des- arrollo, se pueden agregar alguna arista común. La superficie ABCDE, por ejemplo, figura en su tamaño verdadero en la proyección A, pero debemos trasladarla para agregarla a la arista DE.
Nota: El tamaño verdadero de la base se muestra en la vista de planta. Para obtener el tamaño verdadero de la superficie cortada se proyectó una vista inclinada perpendicular a la vista de filo de la superficie cortada (en la frontal) y puede ser trasladado al desarrollo.
Figura1. Desarrollo de un prisma recto truncado
2.2 DESARROLLO DE UN PRISMA OBLICUO
Por ejemplo la figura 2 muestra una conexión en diagonal empleada para unir dos conductos rectangulares de ventilación, situados en diferentes planos horizontales. Se solicita el desarrollo de este prisma oblicuo.
La construcción requiere la longitud verdadera de las aristas laterales, de la sección recta por la que pasan; asimismo se precisa conocer el espaciado de estas aristas laterales, a lo largo de la línea de desarrollo, es decir, que para obtener el desarrollo de un prisma oblicuo precisaríamos siempre tener las siguientes condiciones:
Una proyección que muestre la longitud real de las aristas laterales. Una proyección final (sección recta) que muestre las aristas laterales como puntos.
Construcción: Se trata la proyección A para mostrar las aristas laterales del prisma en su verdadero tamaño, y luego la proyección B para representar a estas aristas como puntos. El desarrollo se puede construir con medidas que se tomen en las proyecciones A y B, sin hacer referencia a las proyecciones dadas.
Construcción: El círculo de la proyección horizontal ha sido dividido en 12 partes Iguales, estableciendo así 12 espacios Iguales entre los elementos del cilindro que se enumeran desde O a 11.
Los mismos elementos se trazan también en la proyección vertical. La base inferior del cilindro es una sección recta que en el desarrollo figura como una línea recta, luego ya podemos emplear la línea de desarrollo (si ambos extremos del cilindro son oblicuos, se puede emplear cualquier sección recta para obtener la línea de desarrollo).
La longitud y las divisiones de esta línea de desarrollo, se pueden establecer de dos modos:
Calculando la exacta longitud matemática (L = Π*D), y dividiendo luego esta longitud en 12 partes iguales.
Empleando la cuerda, o distancia aTbT que se llevará 12 veces a partir de O, sobre la línea de desarrollo.
El primer método es evidentemente exacto, mas para no hacer divisiones, el segundo método dará un desarrollo alrededor del 1,1 por ciento, por defecto.
Para 16 divisiones el error es sólo del 0,6 por ciento, y para 24 divisiones, solamente es de 0,3 por ciento; emplear más de 24 divisiones no es corriente en los trabajos de ingeniería.
Habiendo establecido la línea de desarrollo y sus divisiones se trazarán las perpendiculares por esos 12 puntos, tomando en cada una de ellas las longitudes de los elementos del cilindro, que se trasladarán desde la proyección vertical, obteniendo así los puntos A. B, C, etc., que unidos por una línea curva suave completan el contorno del desarrollo buscado.
Obsérvese que las líneas B1, C2, etc., representan elementos de una superficie curvada, y de aquí que pudieran ser marcados con los símbolos de líneas de doblaje. El desarrollo empezó por el elemento más corto.
Figura 3. Desarrollo de un Cilindro Recto Truncado
2.4 DESARROLLO DE UN CILINDRO OBLICUO
En la figura 4 el cilindro oblicuo tiene una base circular horizontal con centro en 4, y la base superior con centro en B está formada por la intersección del cilindro con un plano vertical.
El desarrollo de un cilindro oblicuo puede reducirse a la forma más sencilla, similar al desarrollo de un cilindro recto, por lo que deducimos:
Una proyección que indique la longitud real de los elementos del cilindro. Una proyección final (sección recta) que muestre los elementos como puntos.
Construcción de las proyecciones: La proyección A se traza adyacente a la proyección horizontal, para tener la ventaja de que la base circular Inferior figure de perfil en esta proyección. Pero la base superior, de este cilindro oblicuo es elíptica y aparecerá como una elipse en la proyección A; por ello es necesario suponer una serie de elementos en este cilindro para construir la elipse en esa proyección A. La base circular en la proyección horizontal se ha dividido en ocho partes Iguales y los elementos del cilindro se han trazado por cada punto de división.
izquierdo. Esto se puede comprender fácilmente cortando un perfil de desarrollo asimétrico y haciéndolo en la práctica.
Figura 4. Desarrollo de un Cilindro Oblicuo
2.5 DESARROLLO DE UN CONO RECTO TRUNCADO
Construcción : Se divide la base del círculo en doce partes Iguales, esta- bleciendo así doce espacios numerados del 0 al 11. Los mismos elementos se trazan en la proyección vertical. El elemento extremo Vf0 tiene su longitud verdadera que la altura lateral o generatriz R del cono; por lo tanto haciendo centro en V y con ese radio R se traza un arco de circulo que será la longitud por donde va el desarrollo de la base del cono. La longitud de este arco y sus divisiones se pueden obtener de los dos modos:
- Calculando el ángulo de acuerdo con la fórmula Ángulo a = 360º Radio
de la Base (r)/Altura lateral (R), la longitud de este arco, correspondiente al ángulo a , es el que se llevará al desarrollo antes dibujado con radio R, tomando sobre esta longitud 12 partes iguales.
- Este sistema se puede realizar con el compás de precisión llevando las cuerdas, que tienen todas las mismas longitudes, del arco de la base circular del cono, al arco del desarrollo que se ha trazado con radio R, y que se ha iniciado en dicha figura. El primer método es exacto, pero el error que se tiene con el segundo método será pequeño.
Las líneas radiales trazadas desde V a cada uno de los puntos trazados sobre el arco, representan los 12 elementos del cono en su desarrollo.
La parte de la superficie del cono cercana al vértice se puede deducir ahora del desarrollo de la totalidad del cono, restando de cada elemento radial la longitud verdadera que tiene el segmento que hay que deducir. Por ejemplo, al elemento V2 correspondiente al punto 2, se le deduce la longitud real del segmento VC, que puede deducirse girando vfCf hasta la posición Vf CRF =R 2 , siendo esta distancia R 2 la que se resta de V 2 para tener la distancia buscada VC.
Del mismo modo deduciríamos los demás segmentos que hay que ir res- tando de los elementos del desarrollo para así ir teniendo los puntos A, B, C, etcétera, que unidos por una curva suave complementan y completan la curva superior del desarrollo de la superficie del cono circular truncado. El tronco del cono circular recto se presenta frecuentemente en problemas de ingeniería de construcción.
Si la base del cono no es de sección recta circular será conveniente suponer entonces una sección recta, prescindiendo del círculo de la base, y en esa sección recta desarrollada ir trazando los elementos por los puntos definidos, tomando arriba y abajo de cada uno de estos elementos radiales las distancias que antes hemos encontrado con este método.
En la figura 6 la curva de la base del cono oblicuo es elíptica y la parte de superficie cercana al vértice ha sido cortada por un plano vertical.
Construcción: La curva de la base del cono se divide en doce partes Igua- les y se trazan en cada proyección los doce elementos correspondientes. La curva en la proyección vertical se determina por el método corriente de ir anotando los puntos donde cada elemento corta al plano vertical. Suponiendo el cono como una pirámide oblicua de doce lados, el desarrollo se efectúa por el mismo procedimiento y método.
El diagrama de las longitudes verdaderas se construye a la derecha y a continuación de la proyección vertical, donde se indican las longitudes verdaderas de todos y cada uno de los elementos desde el vértice a la base.
Las longitudes de cada elemento en la proyección horizontal se transfieren a la línea X3R^ (línea base del diagrama) igual a VT3; X4R^ igual a VT 4 , etc., para establecer así las longitudes verdaderas Vf3R, Vf4R. etc. La base del cono aparece con longitud verdadera, tamaño real, en la proyección horizontal, por ello las distancias de las cuerdas de los diferentes arcos, tales como el 9-10 de la figura, pueden ser llevados directamente al desarrollo.
En el desarrollo la primera línea radial VO puede ser colocada en la posición que se desee, haciendo centro en el vértice V y con un radio igual a Vf1R (longitud verdadera del elemento siguiente) se traza un corto arco para loca- lizar con él el punto 1.
Haciendo centro en O y con un radio igual a la cuerda del arco 01, de la proyección horizontal, se traza un segundo arco que al cortar al anterior trazado desde el vértice V, determina en su cruce la posición del punto 1.
De la misma manera se van localizando sucesivamente los puntos 2, 3, 4, etc., Una curva suave que se trace por todos estos puntos dará la curva buscada del desarrollo.
Figura 6. Desarrollo de un Cono Oblicuo
2.7 DESARROLLO DE UNA PIRÁMIDE RECTA
Para desarrollar (desplegar), la superficie lateral de una pirámide recta, es necesario en primer lugar determinar las longitudes verdaderas de las aristas y el tamaño verdadero de la base. Con esta información se puede construir el desarrollo trazando las caras en orden sucesivo con sus aristas comunes unidas. Puesto que las aristas de la pirámide mostrada en la figura 7 son todas de igual longitud, sólo es necesario hallar la longitud verdadera de una arista. Las aristas de la base, 1-2, 2-3,... etc., son paralelas al plano horizontal y perfil en consecuencia aparecen en longitud verdadera en la vista superior. Con esta información se completa el desarrollo, construyendo las cuatro superficies triangulares.
2.9 DESARROLLO DE UNA PIRÁMIDE OBLICUA
Como se sabe las pirámides oblicuas tienen la característica de tener las aristas laterales de longitudes desiguales, por tanto para obtener su desarrollo debe hallarse separadamente la verdadera longitud de cada una, haciéndola girar hasta que quede paralela al plano frontal. Con O' como centro, tomado en un lugar conveniente, usando como radio la longitud verdadera de 0-A, se traza la línea inicial 0'-A, luego haciendo centro en A, con radio A-B, tomado de la vista horizontal, se traza un arco, ahora con O' como centro y radio la longitud verdadera de 0-B, (nuevamente de la vista frontal) cortamos el arco de radio A-B. lo que nos establece el punto B, que al ser unido con O', nos define la arista O' -B, ahora se toma como radio B-C, cuya verdadera magnitud se toma de la vista horizontal y con centro en B se traza un arco; para determinar el extremo C de la arista B-C se toma como radio la longitud verdadera de 0-C, y con centro O' se traza un arco que corte al arco de radio B-C, determinándose el extremo C. se continúa de igual forma hasta completar (odas las caras de la pirámide, posteriormente se anexa la base de dicha pirámide, tal a como se muestra en la figura 9.
Figura 9. Desarrollo de una Pirámide Oblicua
2.10 DESARROLLO DE UNA PIRÁMIDE OBLICUA TRUNCADA
Para desarrollar la superficie lateral de una pirámide oblicua truncada, es necesario determinar las longitudes reales de las aristas de la pirámide completa, así como las longitudes reales de las aristas de la parte truncada. El desarrollo se obtiene construyendo primero el desarrollo de la pirámide completa y trazando a continuación, las longitudes reales de las aristas del cuerpo truncado sobre las líneas correspondientes del desarrollo tal como se muestra en la figura 10.
Figura 10. Desarrollo de una Pirámide Oblicua Truncada
3. DESARROLLO DE INTERSECCIONES
3.1 DESARROLLO DE INTERSECCIONES DE DOS PRISMAS.
En la figura 11 un prisma oblicuo ha sido cortado por un prisma rectangular. La línea de intersección, que indica esta figura, se muestra en ambas proyecciones, pero el prisma rectangular solamente ha sido indicado en la proyección vertical.
Intersección : La línea de intersección puede ser localizada en el desarrollo, observando en la proyección vertical, donde se muestra en la figura, el sitio en que cada cara del prisma oblicuo ha sido cortado. La arista df4, por ejem- plo, corta a la sección recta del otro prisma en los puntos kf y tf, por cuyos puntos se trazan las paralelas hasta la arista D del desarrollo, encontrándose los puntos K y T. Similarmente se encuentran los demás puntos de intersección pf, qf, rf y sf ; estos últimos no están colocados en las aristas. En la proyección A, pa está a la distancia x de la arista bA2 y por lo tanto el punto P del desarrollo estará a la distancia x de la línea B2. Del mismo modo el punto ta está a la distancia «y» de la arista DA4, luego el punto R estará a la misma distancia de D4.
Aunque este desarrollo es interno, no ha sido indicado, ya que evidentemen- te es simétrico por la línea eje D4, donde la superficie se puede doblar hacia arriba o hacia abajo, para formar el prisma oblicuo.
EJERCICIOS
Realice los siguientes desarrollos
