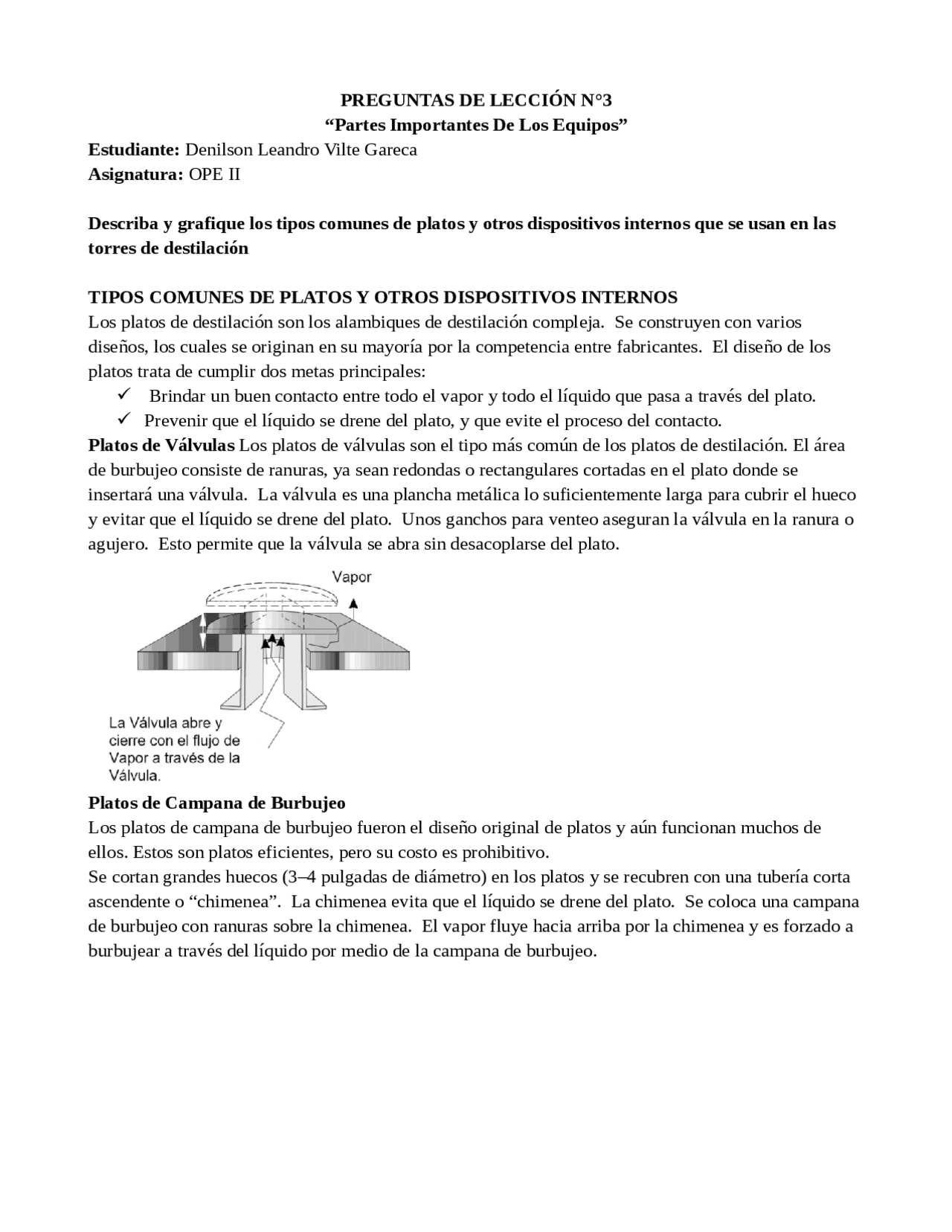

PREGUNTAS DE LECCIÓN N°3
“Partes Importantes De Los Equipos”
Estudiante: Denilson Leandro Vilte Gareca
Asignatura: OPE II
Describa y grafique los tipos comunes de platos y otros dispositivos internos que se usan en las
torres de destilación
TIPOS COMUNES DE PLATOS Y OTROS DISPOSITIVOS INTERNOS
Los platos de destilación son los alambiques de destilación compleja. Se construyen con varios
diseños, los cuales se originan en su mayoría por la competencia entre fabricantes. El diseño de los
platos trata de cumplir dos metas principales:
Brindar un buen contacto entre todo el vapor y todo el líquido que pasa a través del plato.
Prevenir que el líquido se drene del plato, y que evite el proceso del contacto.
Platos de Válvulas Los platos de válvulas son el tipo más común de los platos de destilación. El área
de burbujeo consiste de ranuras, ya sean redondas o rectangulares cortadas en el plato donde se
insertará una válvula. La válvula es una plancha metálica lo suficientemente larga para cubrir el hueco
y evitar que el líquido se drene del plato. Unos ganchos para venteo aseguran la válvula en la ranura o
agujero. Esto permite que la válvula se abra sin desacoplarse del plato.
Platos de Campana de Burbujeo
Los platos de campana de burbujeo fueron el diseño original de platos y aún funcionan muchos de
ellos. Estos son platos eficientes, pero su costo es prohibitivo.
Se cortan grandes huecos (3–4 pulgadas de diámetro) en los platos y se recubren con una tubería corta
ascendente o “chimenea”. La chimenea evita que el líquido se drene del plato. Se coloca una campana
de burbujeo con ranuras sobre la chimenea. El vapor fluye hacia arriba por la chimenea y es forzado a
burbujear a través del líquido por medio de la campana de burbujeo.
