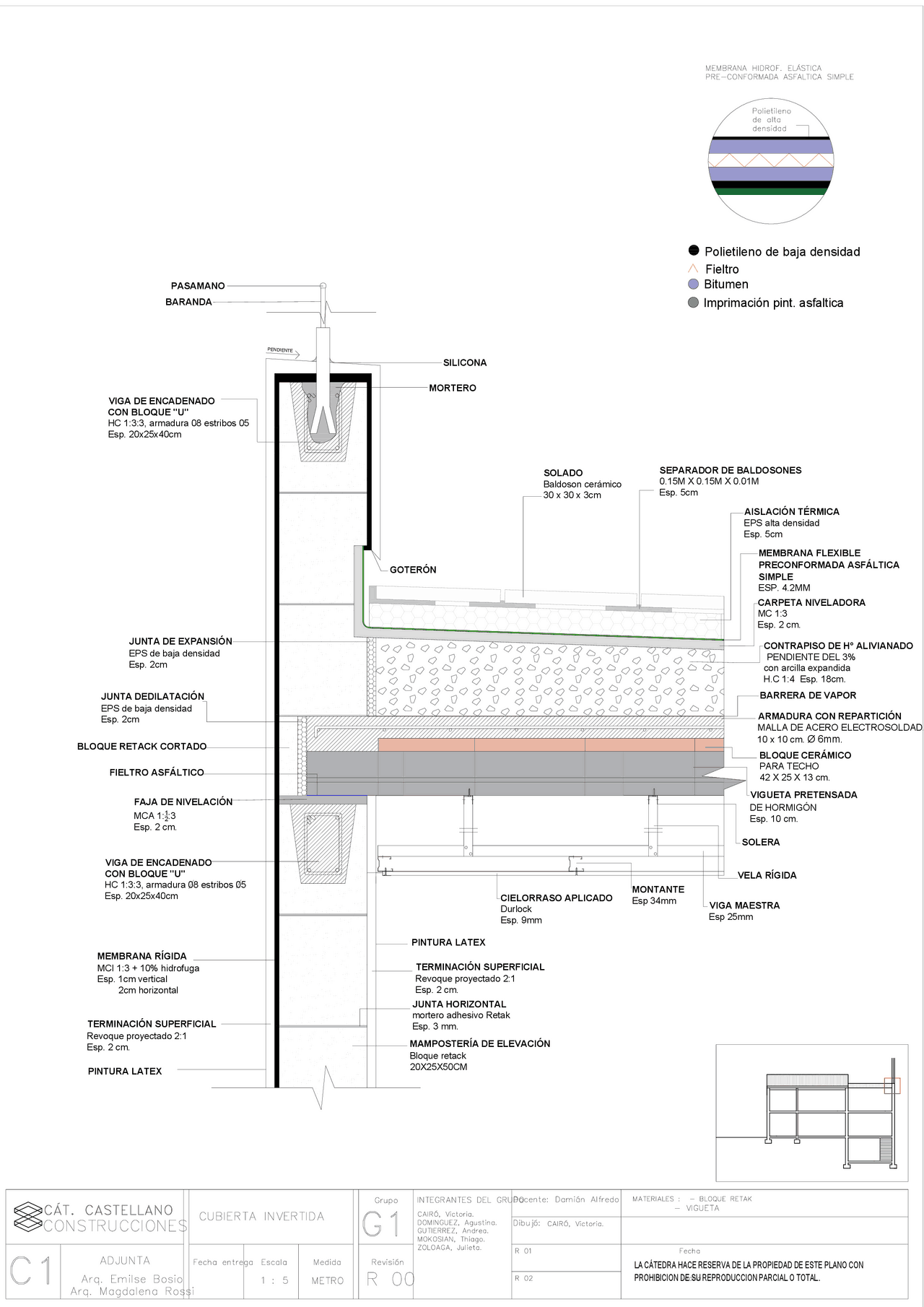

VIGUETA PRETENSADA
DE HORMIGÓN
Esp. 10 cm.
BLOQUE CERÁMICO
PARA TECHO
42 X 25 X 13 cm.
FAJA DE NIVELACIÓN
MCA 1:1
2:3
Esp. 2 cm.
CARPETA NIVELADORA
MC 1:3
Esp. 2 cm.
CONTRAPISO DE H° ALIVIANADO
PENDIENTE DEL 3%
con arcilla expandida
H.C 1:4 Esp. 18cm.
AISLACIÓN TÉRMICA
EPS alta densidad
Esp. 5cm
TERMINACIÓN SUPERFICIAL
Revoque proyectado 2:1
Esp. 2 cm.
TERMINACIÓN SUPERFICIAL
Revoque proyectado 2:1
Esp. 2 cm.
MEMBRANA RÍGIDA
MCI 1:3 + 10% hidrofuga
Esp. 1cm vertical
2cm horizontal
VIGA DE ENCADENADO
CON BLOQUE "U"
HC 1:3:3, armadura 08 estribos 05
Esp. 20x25x40cm
FIELTRO ASFÁLTICO
JUNTA DEDILATACIÓN
EPS de baja densidad
Esp. 2cm
JUNTA DE EXPANSIÓN
EPS de baja densidad
Esp. 2cm
MAMPOSTERÍA DE ELEVACIÓN
Bloque retack
20X25X50CM
BLOQUE RETACK CORTADO
JUNTA HORIZONTAL
mortero adhesivo Retak
Esp. 3 mm.
SEPARADOR DE BALDOSONES
0.15M X 0.15M X 0.01M
Esp. 5cm
SOLADO
Baldoson cerámico
30 x 30 x 3cm
GOTERÓN
VIGA DE ENCADENADO
CON BLOQUE "U"
HC 1:3:3, armadura 08 estribos 05
Esp. 20x25x40cm
BARANDA
CIELORRASO APLICADO
Durlock
Esp. 9mm
MONTANTE
Esp 34mm VIGA MAESTRA
Esp 25mm
VELA RÍGIDA
SOLERA
LA CÁTEDRA HACE RESERVA DE LA PROPIEDAD DE ESTE PLANO CON
PROHIBICION DE SU REPRODUCCION PARCIAL O TOTAL .
PINTURA LATEX
ARMADURA CON REPARTICIÓN
MALLA DE ACERO ELECTROSOLDADA
10 x 10 cm. Ø 6mm.
Fieltro
Imprimación pint. asfaltica
Bitumen
Polietileno de baja densidad
MEMBRANA FLEXIBLE
PRECONFORMADA ASFÁLTICA
SIMPLE
ESP. 4.2MM
PINTURA LATEX
PENDIENTE
BARRERA DE VAPOR
SILICONA
PASAMANO
MORTERO
