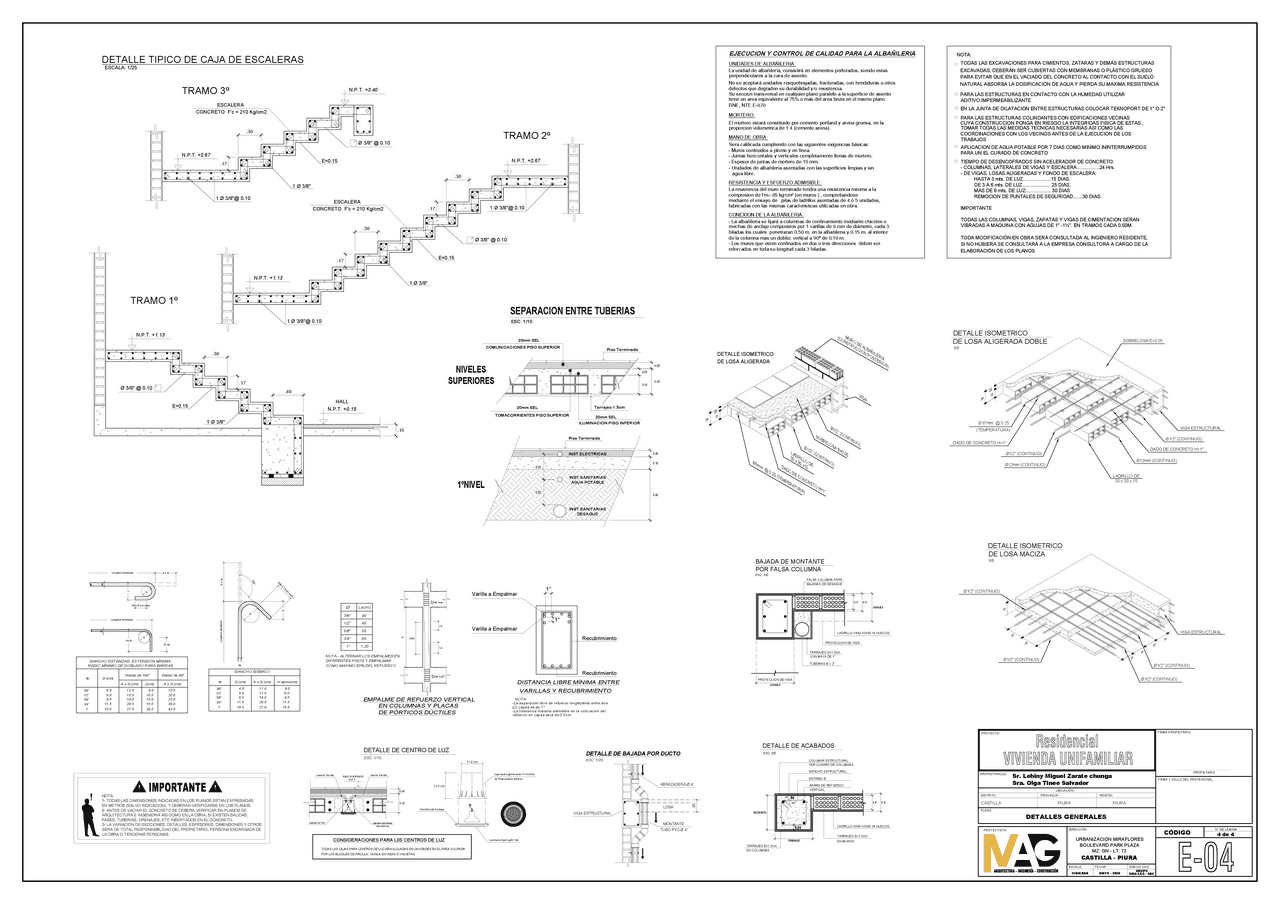

TRAMO 2º
TRAMO 1º
DETALLE TIPICO DE CAJA DE ESCALERAS
ESCALA: 1/25
N.P.T. +0.15
HALL
.15
E=0.15
1 Ø 3/8"
Ø 3/8" @ 0.10
N.P.T. +1.13
E=0.15
1 Ø 3/8"
Ø 3/8" @ 0.10
CONCRETO F'c = 210 Kg/cm2
ESCALERA
N.P.T. +2.67
N.P.T. +1.13
N.P.T. +2.67
N.P.T. +3.40
.30
.17
.30
.17
.30
.17
.40
.30
.17 E=0.15
1 Ø 3/8"
Ø 3/8" @ 0.10
CONCRETO F'c = 210 Kg/cm2
ESCALERA
TRAMO 3º
1 Ø 3/8"@ 0.10
1 Ø 3/8"@ 0.10
1 Ø 3/8"@ 0.10
DETALLE ISOMETRICO
S/E
DE LOSA ALIGERADA DOBLE SOBRELOSA E=0.05
.05
.15
.20
(TEMPERATURA)
Ø 6"mm @ 0.25
Ø12mm (CONTINUO)
Ø1/2" (CONTINUO)
VIGA ESTRUCTURAL
Ø12mm (CONTINUO)
LADRILLO DE
30 x 30 x 15
Ø1/2" (CONTINUO)
DADO DE CONCRETO H=1"
DADO DE CONCRETO H=1"
0.20
0.15
0.05
Tarrajeo 1.5cm
Piso Terminado
0.05
20mm SEL
ILUMINACION PISO INFERIOR
20mm SEL
COMUNICACIONES PISO SUPERIOR
0.10
0.05
0.40
0.20
0.20
INST.SANITARIAS
DESAGUE
INST.SANITARIAS
AGUA POTABLE
INST.ELECTRICAS
Piso Terminado
20mm SEL
TOMACORRIENTES PISO SUPERIOR
SEPARACION ENTRE TUBERIAS
ESC: 1/10
1ºNIVEL
NIVELES
SUPERIORES
0.20
0.05
N.P.T
DETALLE DE CENTRO DE LUZ
Caja Spot Light Grande 11x12.5cm
12.5 cm
11.0 cm
Tornillos de Anclaje
de Polipropileno Werken
Tubo 3/4" PVC-SELCurva 3/4" PVC-SEL
Luminaria Spot Light 12w
ESC:1/10
Conector 3/4" PVC Caja Spot Light Grande
VER DETALLE
CONSIDERACIONES PARA L0S CENTROS DE LUZ
TODAS LAS CAJAS PARA CENTROS DE LUZ IRÁN ALOJADAS EN CAVIDADES EN EL ÁREA OCUPADA
POR LOS BLOQUES DE ARCILLA; NUNCA EN VIGAS O VIGUETAS.
PISO SUPERIOR
DETALLE ISOMETRICO
DE LOSA ALIGERADA
Ø6mm @ 0.25 (TEMPERATURA)
30 x 30 x15
LADRILLO DE
.05
.15
.20
VIGA
(CONSTRUCCION POSTERIOR)
MURO DE ALBAÑILERIA
Ø1/2" (CONTINUO)
SOBRELOSA E=0.05
Ø1/2" (CONTINUO)
DADO DE CONCRETO H=1"
DETALLE ISOMETRICO
S/E
DE LOSA MACIZA
.15
Ø1/2" (CONTINUO)
Ø1/2" (CONTINUO)
Ø1/2" (CONTINUO)
Ø1/2" (CONTINUO)
VIGA ESTRUCTURAL
.15
.15
.15
.15 .15 .15
0.12 0.15
POR FALSA COLUMNA
ESC; S/E
VARIABLE
BAJADA DE MONTANTE
TUBERIAS Ø > 2"
TARRAJEO E=1.5cm
CON MAYA DE 1"
PROYECCION DE VIGA
PROYECCION DE VIGA
FALSA COLUMNA PARA
BAJADAS DE DESAGUE
VARIABLE
LADRILLO KING KONG 18 HUECOS
ABRAZADERA Ø 4"
TUBO PVC Ø 4"
VIGA ESTRUCTURAL
MONTANTE
DETALLE DE BAJADA POR DUCTO
ESC: 1/25
.20
LOSA
DISTANCIA LIBRE MÍNIMA ENTRE
VARILLAS Y RECUBRIMIENTO
NOTA:
-La separación libre de refuerzo longitudinal entre dos
(2) capas es de 1".
-La tolerancia máxima admisible en la colocacion del
refuerzo en capas será de 0.5cm
1.20
1"
3/4"
1/2"
5/8"
3/8"
Ø
EN COLUMNAS Y PLACAS
EMPALME DE REFUERZO VERTICAL
COMO MAXIMO 50% DEL REFUERZO
DIFERENTES PISOS Y EMPALMAR
NOTA.- ALTERNAR LOS EMPALMES EN
Le(m)
.65
.45
.55
.40
DE PÓRTICOS DÚCTILES
Varilla a Empalmar
Varilla a Empalmar 1"
1"
H2/3H
Le
Le
6.0
D (cm)
3/8"
db
15.5
RADIO MÍNIMO DE DOBLADO PARA BARRAS
GANCHO ESTANDAR, EXTENSIÓN MÍNIMA.
11.5
9.5
5/8"
3/4"
30.0
25.0
20.0
1/2"
8.0
15.5
1"
42.5
Ao G
D
4d o 6 cm (min)
12 db
A o G
Longitud detallada
j
Longitud detallada
Doblez de 180°
A o G (cm)
12.5
20.5
18.0
15.5
27.5
J(cm)
8.0
15.5
13.0
10.5
20.5
Doblez de 90°
A o G (cm)
db
db
6db ó 7.5cm
(min
.)
135°
H
Longitud detallada
db
D
D
4.0
D (cm)
3/8"
db
GANCHO SISMICO
11.5
6.5
5/8"
3/4"
1/2"
5.0
15.5
1"
A o G (cm)
11.0
20.5
14.0
11.5
27.0
H aprox(cm)
8.0
11.5
9.5
8.0
15.5
A o G
3db max.
3db max.
Recubrimiento
Recubrimiento
8d
0.04
ENCOGRAFO
COLUMNA ESTRUCTURAL
GANCHO ESTRUCTURAL
ESTRIBO Ø
TARRAJEO E=1.5cm
0.12 0.15
TERMINADO
LADRILLO KING KONG 18 HUECOS
VER CUADRO DE COLUMNAS
DETALLE DE ACABADOS
ESC; S/E
BARRA DE REFUERZO
VERTICAL
TARRAJEO E=1.5cm
EN MUROS
EN COLUMNAS
PARA LAS ESTRUCTURAS EN CONTACTO CON LA HUMEDAD UTILIZAR
ADITIVO IMPERMEABILIZANTE
EN LA JUNTA DE DILATACION ENTRE ESTRUCTURAS COLOCAR TEKNOPORT DE 1" O 2"
TOMAR TODAS LAS MEDIDAS TECNICAS NECESARIAS ASI COMO LAS
COORDINACIONES CON LOS VECINOS ANTES DE LA EJECUCION DE LOS
TRABAJOS
CUYA CONSTRUCCION PONGA EN RIESGO LA INTEGRIDAS FISICA DE ESTAS ,
PARA LAS ESTRUCTURAS COLINDANTES CON EDIFICACIONES VECINAS
APLICACION DE AGUA POTABLE POR 7 DIAS COMO MINIMO ININTERRUMPIDOS
PARA UN EL CURADO DE CONCRETO
TIEMPO DE DESENCOFRADOS SIN ACELERADOR DE CONCRETO:
- COLUMNAS, LATERALES DE VIGAS Y ESCALERA.................24 Hrs.
- DE VIGAS, LOSAS ALIGERADAS Y FONDO DE ESCALERA:
HASTA 3 mts. DE LUZ.....................15 DIAS.
DE 3 A 6 mts. DE LUZ..................... 25 DIAS.
MAS DE 6 mts. DE LUZ................... 30 DIAS
REMOCION DE PUNTALES DE SEGURIDAD.......30 DIAS.
IMPORTANTE
TODAS LAS COLUMNAS, VIGAS, ZAPATAS Y VIGAS DE CIMENTACION SERAN
VIBRADAS A MAQUINA CON AGUJAS DE 1" -1½". EN TRAMOS CADA 0.50M.
TODA MODIFICACIÓN EN OBRA SERÁ CONSULTADA AL INGENIERO RESIDENTE,
SI NO HUBIERA SE CONSULTARÁ A LA EMPRESA CONSULTORA A CARGO DE LA
ELABORACIÓN DE LOS PLANOS
TODAS LAS EXCAVACIONES PARA CIMIENTOS, ZATARAS Y DEMÁS ESTRUCTURAS
EXCAVADAS, DEBERÁN SER CUBIERTAS CON MEMBRANAS O PLÁSTICO GRUESO
PARA EVITAR QUE EN EL VACIADO DEL CONCRETO AL CONTACTO CON EL SUELO
NATURAL ABSORBA LA DOSIFICACIÓN DE AGUA Y PIERDA SU MAXIMA RESISTENCIA
NOTA:
UNIDADES DE ALBAÑILERIA:
La unidad de albañilería, consistirá en elementos perforados, siendo estas
perpendiculares a la cara de asiento.
No se aceptará unidades resquebrajadas, fracturadas, con hendiduras u otros
defectos que degraden su durabilidad y/o resistencia.
Su seccion transversal en cualquier plano paralelo a la superficie de asiento
tiene un area equivalente al 75% o más del area bruta en el mismo plano
RNE, NTE E-070
MORTERO:
El mortero estará constituido por cemento portland y arena gruesa, en la
proporcion volumetrica de 1:4 (cemento:arena).
MANO DE OBRA:
Sera calificada cumpliendo con las siguientes exigencias básicas:
- Muros contruidos a plomo y en línea.
- Juntas horizontales y verticales completamente llenas de mortero.
- Espesor de juntas de mortero de 15 mm.
- Unidades de albañileria asentadas con las superficies limpias y sin
agua libre.
RESISTENCIA Y ESFUERZO ADMISIBLE:
La resistencia del muro terminado tendra una resistencia minima a la
compresion de f'm= 65 kg/cm² (en muros ) , comprobandose
mediante el ensayo de pilas de ladrillos asentadas de 4 ó 5 unidades,
fabricadas con las mismas caracteristicas utilizadas en obra.
CONEXION DE LA ALBAÑILERIA:
- La albañileria se fijará a columnas de confinamiento mediante chicotes o
mechas de anclaje compuestos por 1 varillas de 6 mm de diámetro, cada 3
hiladas los cuales penetraran 0.50 m. en la albañileria y 0.15 m. al interior
de la columna mas un doblez vertical a 90º de 0.10 m.
- Los muros que esten confinados en dos o tres direcciones deben ser
reforzados en toda su longitud cada 3 hiladas.
EJECUCION Y CONTROL DE CALIDAD PARA LA ALBAÑILERIA
NOTA:
1- TODAS LAS DIMENSIONES INDICADAS EN LOS PLANOS ESTAN EXPRESADAS
EN METROS (SALVO INDICACION), Y DEBERAN VERIFICARSE EN LOS PLANOS.
2- ANTES DE VACIAR EL CONCRETO SE DEBERA VERIFICAR EN PLANOS DE
ARQUITECTURA E INGENIERIA ASI COMO EN LA OBRA, SI EXISTEN SALIDAS,
PASES, TUBERIAS, DRENAJES, ETC INSERTADOS EN EL CONCRETO.
3- LA VARIACION DE SECCIONES, DETALLES, ESPESORES, DIMENSIONES Y OTROS
SERA DE TOTAL RESPONSABILIDAD DEL PROPIETARIO, PERSONA ENCARGADA DE
LA OBRA O TERCERAS PERSONAS
IMPORTANTE
E-04
VIVIENDA UNIFAMILIAR
Residencial
PROYECTO:
PROPIETARIO(S):
DISTRITO: PROVINCIA: REGIÓN:
CASTILLA PIURA PIURA
PROYECTISTA: DIRECCIÓN:
CASTILLA - PIURA
ESCALA: DIBUJO CAD:FECHA:
INDICADA MAYO - 2026 MAG-L&S - SAC
CÓDIGO N° DE LÁMINA
4 de 4
FIRMA Y SELLO DEL PROFESIONAL:
PROPIETARIO
............................................................
FIRMA PROPIETARIO:
PLANO:
UBICACIÓN
Sr. Lehiny Miguel Zarate chunga
Sra. Olga Tineo Salvador
DETALLES GENERALES
GRUPO
MZ: GN - LT: 72
URBANIZACIÓN MIRAFLORES
BOULEVARD PARK PLAZA
