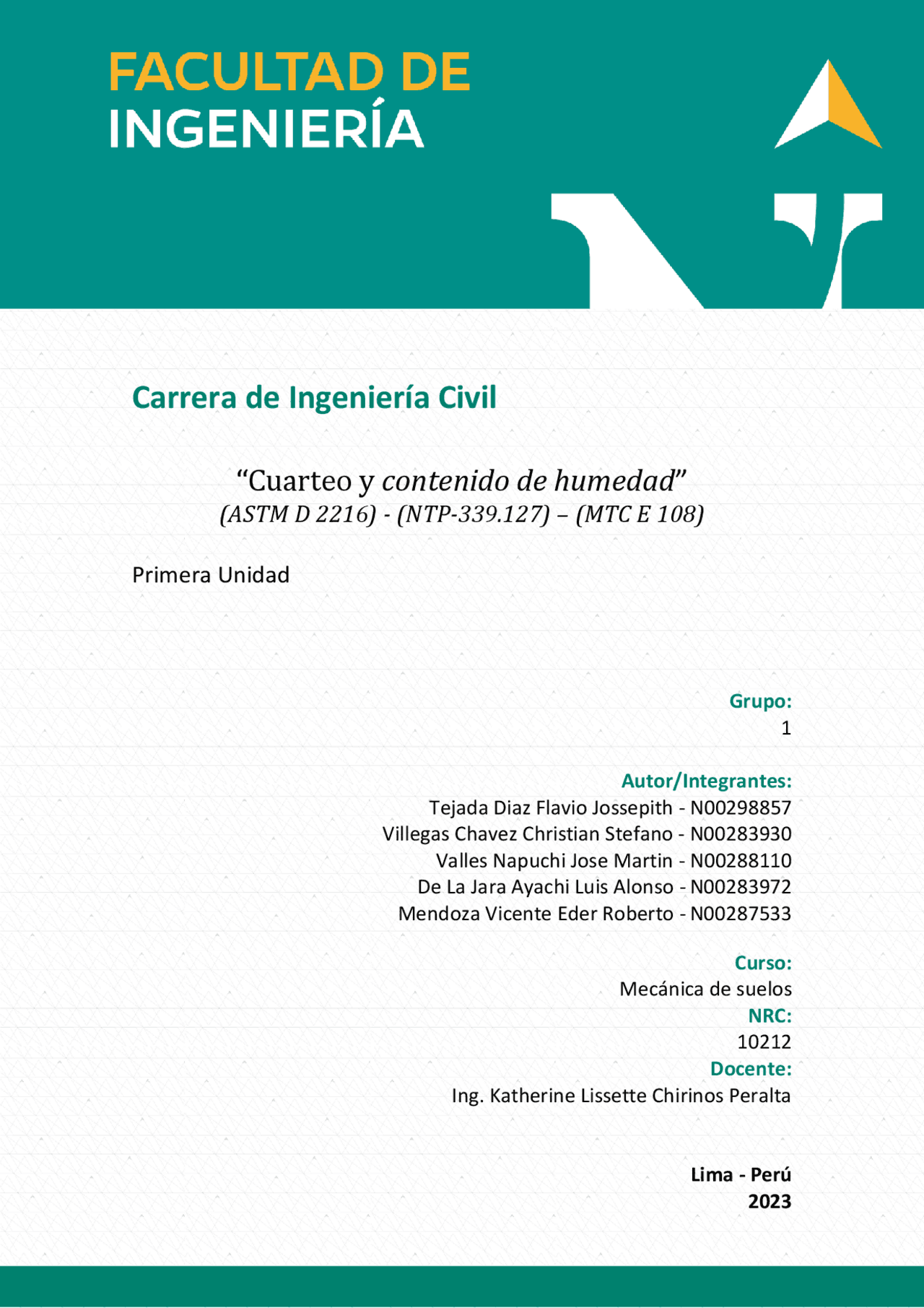

Carrera de Ingeniería Civil
“Cuarteo y contenido de humedad ”
(ASTM D 2216) - (NTP-339.127) – (MTC E 108)
Primera Unidad
Grupo:
Autor/Integrantes:
Tejada Diaz Flavio Jossepith - N
Villegas Chavez Christian Stefano - N
Valles Napuchi Jose Martin - N
De La Jara Ayachi Luis Alonso - N
Mendoza Vicente Eder Roberto - N
Curso:
Mecánica de suelos
NRC:
Docente:
Ing. Katherine Lissette Chirinos Peralta
Lima - Perú
Índice
Índice de Figuras
I. Objetivo
Determinar el contenido de humedad de una muestra representativa de suelo mediante el método de cuarteador mecánico siguiendo procedimientos estandarizados brindados por las normas ASTM D 2216 y NTP 339.127.
II. EPP y condiciones de seguridad
Guardapolvo: Sirve para la protección del cuerpo en caso de la caída de la tierra o del elemento que se esté usando para cualquier experimento. Zapatos de seguridad: Sirve para proteger los pies en caso si cae un objeto muy pesado y peligroso. Figura 1 Figura 2
- Recipientes de medida (Bowls): su Función es la de colocar el material afirmado y luego pesarlo en la balanza antes y después de ponerlo en el horno de secado.
- Cucharón: Se usó para trasladar una cierta cantidad de material afirmado al bowl.
- Cuarteador mecánico: Sirve para que la cantidad del material que se coloca fluya libremente a cada cajuela y luego se hace un cierto procedimiento para que la cantidad del material se reduzca a la cantidad específica para el ensayo. Figura 4 Figura 5 Figura 6
- Horno: El horno tiene que ser termostáticamente controlado, capaz de mantener una temperatura de 110± 5Cº.
- Tamices: Los tamices se usaron para hallar en primer lugar cual es el tamaño máximo de la partícula estándar que se va a usar para saber cuánta masa mínima se recomienda para el ensayo húmedo. Figura 7 Figura 8 Figura 9
Precisión y aceptación: La precisión se refiere a la proximidad de los resultados entre sí, mientras que la exactitud se refiere a la proximidad de los resultados a un valor verdadero o aceptado. Secado de la muestra: Es el proceso de eliminación de la humedad de una muestra de suelo o material sólido para poder medir su contenido de humedad con las fórmulas correspondientes. Peso seco: se define como el peso de la muestra después de hacer sido sometida a una temperatura constante en el horno, lo cual se consigue eliminar la cantidad de agua que se pudo haber presentado. Con estos conceptos claves se puede definir que el ensayo de contenido de humedad nos permite definir la cantidad de agua que se puede presentar en la muestra de suelo o material sólido a estudiar. Y el cual el proceso que se desea seguir es realizar el pesado del suelo para luego, con la ayuda del horno, poder obtener el suelo seco y así poder determinar el contenido de humedad en porcentaje. Este ensayo como se menciono es determinar el contenido de humedad de una muestra representativa de suelo mediante el método de cuarteador mecánico siguiendo procedimientos estandarizados brindados por las normas ASTM D 2216 y NTP 339.127, para así poder tener experiencia en estos tipos de ensayos y luego poder tomar las decisiones más adecuadas con respecto a las características del suelo y las capacidades esenciales que se requieren para el tipo de obra. Además, que nos ayuda a practicar en la interpretación de los resultados que conseguiremos durante el desarrollo de este ensayo.
V. Procedimiento del ensayo
Para poder desarrollar el ensayo en el laboratorio de cuarteo y contenido de humedad se realizó el procedimiento de manera mecánica de acuerdo en base a la normativa ASTM D 2216 y NTP 339.127. MATERIAL: El equipo de trabajo llevó al laboratorio el material afirmado de 40 Kg para realizar los ensayos correspondientes. Tamiz: Se usa para tamizar el material afirmado y asi poder saber en que malla retiene el material con mayor tamaño.
- Se tomo todo el material afirmado de 40 Kg y se procede vaciarlo al cuarteador mecánico. Figura 11 Figura 10 Figura 13 Figura 12
5. De esta manera quedara todo el material en la última bandeja.
- I. Objetivo
- II. EPP y condiciones de seguridad
- III. Equipos, herramientas y utensilios
- IV. Marco teórico
- V. Procedimiento del ensayo
- VI. Cálculos
- VII. Resultados e interpretaciones
- VIII. Conclusiones
- IX. Recomendaciones
- X. Anexo
- XI. Bibliografía
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Figura
- Este procedimiento se realizó para saber en qué malla retuvo el material, seguidamente se procederá a hacer el mismo ensayo para obtener una muestra de 5Kg que se llevará al horno.
- Como podemos observar en las 6 imágenes se realizó este segundo paso para tomar una muestra de 5Kg. Figura 25 Figura 24 Figura 27 Figura 26 Figura 28
- La muestra estará en el horno dentro de 24 hrs que es lo más recomendable ya que la norma indica un aprox. De 14 a 16hrs.
- Pasado las 24 hrs se sacará la muestra y se llevará a la balanza a pesarlo, con lo cual tendremos nuestros datos para nuestros cálculos. Figura 34 Figura 36 Figura 35
VI. Cálculos
Cálculos de pesos Tabla 2: Tabla de pesos de bandeja y muestra Muestra 1 Peso de la bandeja (g) 675 Peso bandeja + Peso de muestra húmeda (g) 6097 Peso bandeja + Peso de muestra seca (g) 5908
Peso del agua (𝑊𝑤)
Peso de la muestra seca (𝑊𝑠)
Contenido de humedad (%)
VII. Resultados e interpretaciones
Con respecto a los resultados obtenidos, se comprobó que el peso de una muestra seca será menor que en su estado húmedo, como se puede apreciar en los cálculos anteriores donde el peso de 6097 g disminuyó a 5908 g después de haberse sometido a temperaturas elevadas (110 ± 5 C°). Esto se debe a que una vez la muestra esté en el horno va ir evaporándose el agua. Esa pérdida de agua permitirá hallar su peso mediante una diferencia, obteniendo 189 g de agua.
- Dependiendo de la cantidad de muestra que tengamos, saber que método usar para determinar el contenido de humedad de acuerdo al Tamaño máximo nominal
X. Anexo
Ficha de Eder Mendoza
