PRIMER TALLER DE MECANICA DE SUELOS – MARZO 2006 UNIVERSIDAD NACIONAL DE INGENIERÍAFACULTAD DE INGENIERÍA CIVIL

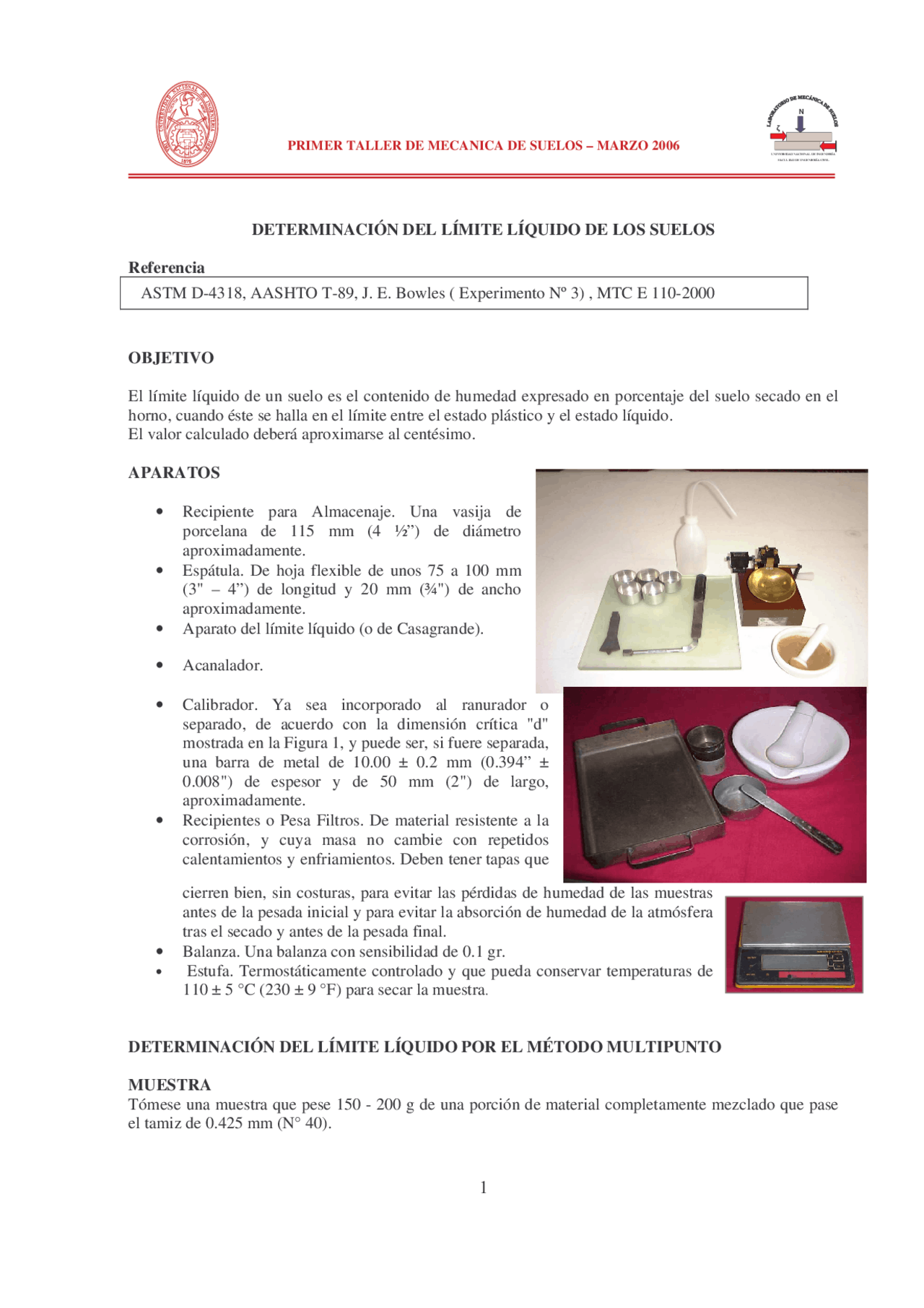

DETERMINACIÓN DEL LÍMITE LÍQUIDO DE LOS SUELOS
Referencia
ASTM D-4318, AASHTO T-89, J. E. Bowles ( Experimento Nº 3) , MTC E 110-
OBJETIVO
El límite líquido de un suelo es el contenido de humedad expresado en porcentaje del suelo secado en el horno, cuando éste se halla en el límite entre el estado plástico y el estado líquido. El valor calculado deberá aproximarse al centésimo.
APARATOS
- Recipiente para Almacenaje. Una vasija de porcelana de 115 mm (4 ½”) de diámetro aproximadamente.
- Espátula. De hoja flexible de unos 75 a 100 mm (3" – 4”) de longitud y 20 mm (¾") de ancho aproximadamente.
- Aparato del límite líquido (o de Casagrande).
- Acanalador.
- Calibrador. Ya sea incorporado al ranurador o separado, de acuerdo con la dimensión crítica "d" mostrada en la Figura 1, y puede ser, si fuere separada, una barra de metal de 10.00 ± 0.2 mm (0.394” ± 0.008") de espesor y de 50 mm (2") de largo, aproximadamente.
- Recipientes o Pesa Filtros. De material resistente a la corrosión, y cuya masa no cambie con repetidos calentamientos y enfriamientos. Deben tener tapas que
cierren bien, sin costuras, para evitar las pérdidas de humedad de las muestras antes de la pesada inicial y para evitar la absorción de humedad de la atmósfera tras el secado y antes de la pesada final.
- Balanza. Una balanza con sensibilidad de 0.1 gr.
- Estufa. Termostáticamente controlado y que pueda conservar temperaturas de 110 ± 5 °C (230 ± 9 °F) para secar la muestra.
DETERMINACIÓN DEL LÍMITE LÍQUIDO POR EL MÉTODO MULTIPUNTO
MUESTRA
Tómese una muestra que pese 150 - 200 g de una porción de material completamente mezclado que pase el tamiz de 0.425 mm (N° 40).
PRIMER TALLER DE MECANICA DE SUELOS – MARZO 2006 UNIVERSIDAD NACIONAL DE INGENIERÍAFACULTAD DE INGENIERÍA CIVIL
AJUSTE DEL APARATO
- Deberá inspeccionarse el aparato de límite líquido para verificar que se halle en buenas condiciones del trabajo. El pin que conecta la taza no debe estar tan gastado que tenga juego lateral, ni el tornillo que la conecta, hallarse tan gastado por el largo uso. Inspecciónese, además, el acanalador para verificar que las dimensiones límites son las indicadas en las figuras
- Se considera desgaste excesivo, cuando el diámetro del punto de contacto sobre la base de la taza excede de 13 mm (0.5") o cuando cualquier punto sobre el borde de la misma se ha desgastado aproximadamente en la mitad del espesor original. Aun cuando se aprecie una ligera ranura en el centro de la taza, ésta no es objetable. Pero si la ranura se pronuncia antes de que aparezcan otros signos de desgaste, debe considerarse que está excesivamente gastada y deberá reemplazarse.
- Por medio del calibrador del mango del ranurador y la platina de ajuste H (Figura 1), ajústese la altura a la cual se levanta la taza, de tal manera que el punto que hace contacto con la base al caer esté exactamente a 1 cm (0.394") sobre ésta. Asegúrese la platina de ajuste H, apretando los tornillos con el calibrador, aún colocado, compruébese el ajuste girando la manija rápidamente varias veces. Si el ajuste es correcto, un sonido de roce se oirá cuando la excéntrica golpea contra la taza, si se levanta del calibrador o no se oye ruido, hágase un nuevo ajuste.
Figura 1
PRIMER TALLER DE MECANICA DE SUELOS – MARZO 2006 UNIVERSIDAD NACIONAL DE INGENIERÍAFACULTAD DE INGENIERÍA CIVIL
- Transfiérase el suelo sobrante en la taza de bronce a la cápsula de porcelana. Lávese y séquese la taza de bronce y el ranurador y ármese de nuevo el aparato del límite líquido para repetir el ensayo.
- Repítase la operación anterior por lo menos en dos ensayos adicionales, con el suelo restante en la vasija de porcelana, al que se le ha agregado agua suficiente para ponerlo en un estado de mayor fluidez. El objeto de este procedimiento es obtener muestras de tal consistencia que al menos una de las determinaciones del número de golpes requeridos para cerrar la ranura del suelo se halle en cada uno de los siguientes intervalos: 25-35; 20-30; 15-25. De esta manera, el alcance de las 3 determinaciones debe ser de 10 golpes.
CALCULOS
Calcúlese el contenido de humedad del suelo, expresándolo como porcentaje del peso del suelo secado en el horno como sigue:
Calcúlese el porcentaje de humedad, con aproximación a un entero. Preparación de la curva de fluidez. Trácese una, "curva de fluidez" que represente la relación entre el contenido de humedad y el correspondiente número de golpes de la taza de bronce, en un gráfico de papel semilogarítmico. Con el contenido de humedad como ordenada sobre la escala aritmética, y el número de golpes como Abscisa sobre la escala logarítmica. la curva de flujo es una línea recta promedia, que pasa tan cerca como sea posible a través de los tres o más puntos dibujados.
Límite líquido. Tómese el contenido de humedad correspondiente a la intersección de la curva de flujo con la ordenada de 25 golpes como límite líquido del suelo y aproxímese este valor a un número entero.
DETERMINACIÓN DEL LÍMITE LÍQUIDO POR EL MÉTODO DE UN PUNTO.
APARATOS
Los mismos que se han descrito en el presente modo operativo.
PREPARACIÓN DEL ESPÉCIMEN DE ENSAYO
Preparar el espécimen en la misma forma como se describió en las secciones antes descritas, excepto que en el mezclado el contenido de humedad se ajuste a una consistencia que requiere de 20 a 30 golpes de la copa de límite líquido para cerrar la ranura. El ensayo se efectúa en la misma forma que para el método antes descrito (multipunto) con la diferencia que el contenido de humedad de la muestra se debe tomar cuando el número de golpes requerido para cerrar la ranura esté comprendido entre 20 y 30. Si se requiere menos de 20 o más de 30 golpes, se ajustará el contenido de humedad del suelo y se repetirá el procedimiento.
Inmediatamente después de remover un espécimen para contenido de humedad como se describió anteriormente, formar nuevamente el suelo en la copa, añadiendo una pequeña cantidad de suelo para reponer la pérdida debida a la ranuración y las orientaciones de muestreo para contenido de humedad. Repetir, y si el segundo cierre de la ranura requiere el mismo numero de golpes o no más de dos golpes de
PRIMER TALLER DE MECANICA DE SUELOS – MARZO 2006 UNIVERSIDAD NACIONAL DE INGENIERÍAFACULTAD DE INGENIERÍA CIVIL
diferencia, tomar otro espécimen para contenido de humedad. De otro modo, mezclar de nuevo todo el espécimen y repetir.
Nota : El excesivo secado o inadecuado puede causar variación en el número de golpes
CÁLCULOS Determinar el límite líquido para cada espécimen de acuerdo al número de golpes y contenido de humedad, usando una de las siguientes ecuaciones:
- 121
N
LL Wn
Ó
n
LL = kW
Donde: N = Número de golpes que causan el cierre de la ranura para el contenido de humedad Wn = Contenido de humedad del suelo, para N golpes. K = factor dado en la Tabla A 1.
El límite es el promedio de los valores de dos pruebas de límite líquido. Si la diferencia entre las dos pruebas es mayor de uno el ensayo debe repetido.
Tabla A - 1 N (Numero de golpes) K (Factor para límite líquido) 20 21 22 23 24 25 26 27 28 29 30
0, 0, 0, 0, 0, 1, 1, 1, 1, 1, 1,
