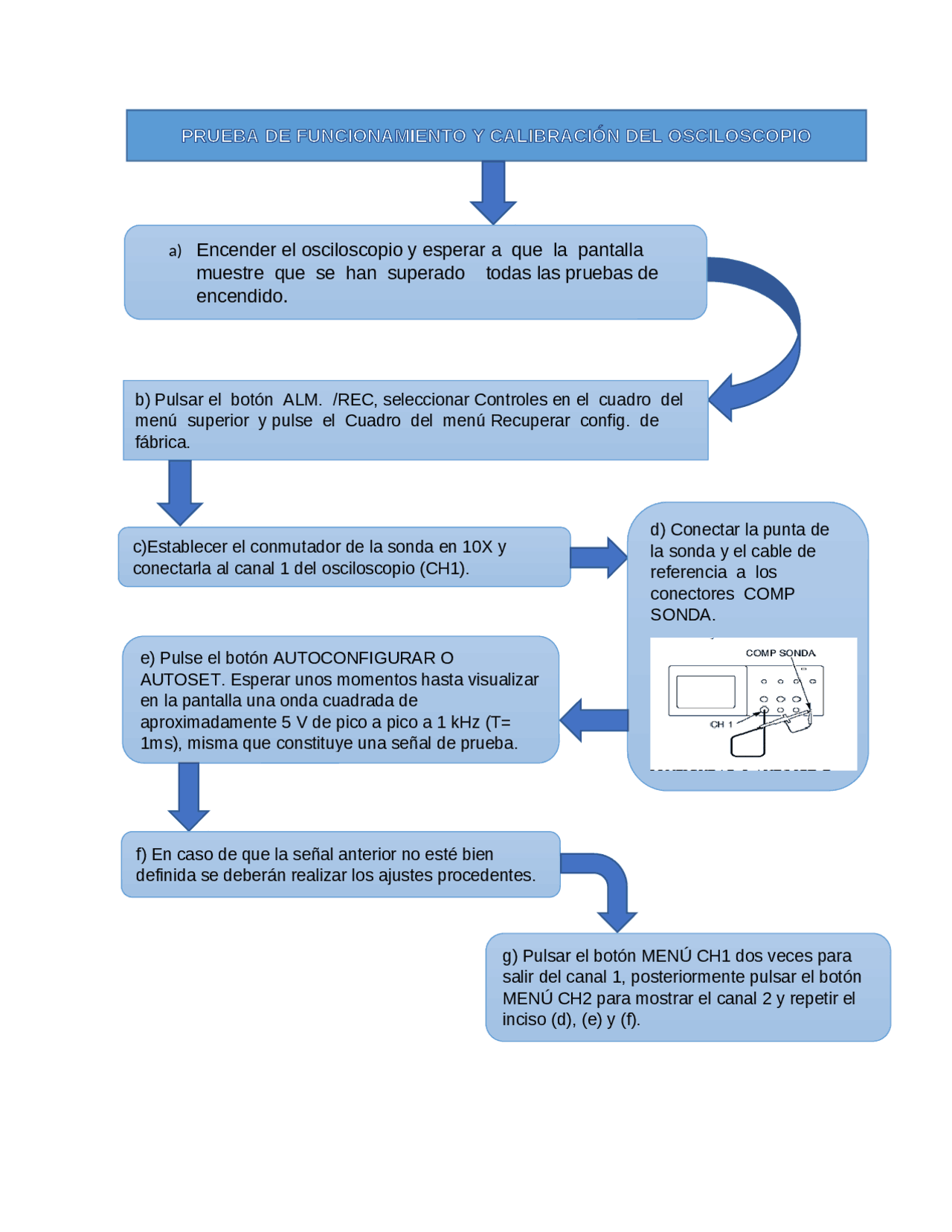

PRUEBA DE FUNCIONAMIENTO Y CALIBRACIÓN DEL OSCILOSCOPIO
f) En caso de que la señal anterior no esté bien
definida se deberán realizar los ajustes procedentes.
e) Pulse el botón AUTOCONFIGURAR O
AUTOSET. Esperar unos momentos hasta visualizar
en la pantalla una onda cuadrada de
aproximadamente 5 V de pico a pico a 1 kHz (T=
1ms), misma que constituye una señal de prueba.
c)Establecer el conmutador de la sonda en 10X y
conectarla al canal 1 del osciloscopio (CH1).
b) Pulsar el botón ALM. /REC, seleccionar Controles en el cuadro del
menú superior y pulse el Cuadro del menú Recuperar config. de
fábrica.
a) Encender el osciloscopio y esperar a que la pantalla
muestre que se han superado todas las pruebas de
encendido.
d) Conectar la punta de
la sonda y el cable de
referencia a los
conectores COMP
SONDA.
g) Pulsar el botón MENÚ CH1 dos veces para
salir del canal 1, posteriormente pulsar el botón
MENÚ CH2 para mostrar el canal 2 y repetir el
inciso (d), (e) y (f).
pf3

Vista previa parcial del texto

¡Descarga Diagrama de Bloques y más Apuntes en PDF de Ingenieria Eléctrica solo en Docsity!

PRUEBA DE FUNCIONAMIENTO Y CALIBRACIÓN DEL OSCILOSCOPIO

f) En caso de que la señal anterior no esté bien definida se deberán realizar los ajustes procedentes. e) Pulse el botón AUTOCONFIGURAR O AUTOSET. Esperar unos momentos hasta visualizar en la pantalla una onda cuadrada de aproximadamente 5 V de pico a pico a 1 kHz (T= 1ms), misma que constituye una señal de prueba. c)Establecer el conmutador de la sonda en 10X y conectarla al canal 1 del osciloscopio (CH1). b) Pulsar el botón ALM. /REC, seleccionar Controles en el cuadro del menú superior y pulse el Cuadro del menú Recuperar config. de fábrica.

a) Encender el osciloscopio y esperar a que la pantalla

muestre que se han superado todas las pruebas de

encendido.

d) Conectar la punta de la sonda y el cable de referencia a los conectores COMP SONDA. g) Pulsar el botón MENÚ CH1 dos veces para salir del canal 1, posteriormente pulsar el botón MENÚ CH2 para mostrar el canal 2 y repetir el inciso (d), (e) y (f).

Obtener la señal entre los puntos A y B y dibujarla junto con la obtenida en los puntos C-D, determinando el valor de las magnitudes indicadas en el manual Conectar la sonda del osciloscopio a las terminales de la resistencia (puntos C y D) y realizar los ajustes necesarios para visualizar la señal rectificada, tal como se muestra en las siguientes figuras: Armar el circuito mostrado en la figura 1, conectando los componentes tal como se muestra en la figura 2.

EL DIODO SEMICONDUCTOR COMO RECTIFICADOR DE MEDIA ONDA

Dibujarlas gráficas obtenidas en el osciloscopio y determinar lo que se indica en el manual. Ajustarlos controles del generador de señales y del osciloscopio para obtener y visualizar las señales indicadas en el manual Conectar el generador de Señales al CH1 del Osciloscopio previamente calibrado

VISUALIZACIÓN E INTERPRETACIÓN DE SEÑALES
