Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Prepara tus exámenes
Prepara tus exámenes y mejora tus resultados gracias a la gran cantidad de recursos disponibles en Docsity
Prepara tus exámenes con los documentos que comparten otros estudiantes como tú en Docsity
Encuentra los documentos específicos para los exámenes de tu universidad
Estudia con lecciones y exámenes resueltos basados en los programas académicos de las mejores universidades
Responde a preguntas de exámenes reales y pon a prueba tu preparación
Consigue puntos base para descargar
Gana puntos ayudando a otros estudiantes o consíguelos activando un Plan Premium
Comunidad
Pide ayuda a la comunidad y resuelve tus dudas de estudio
Ebooks gratuitos
Descarga nuestras guías gratuitas sobre técnicas de estudio, métodos para controlar la ansiedad y consejos para la tesis preparadas por los tutores de Docsity
Asignatura: cnta, Profesor: pablo martin urbano, Carrera: Economía, Universidad: UAM
Tipo: Apuntes
1 / 27
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
de
la
Ciencia
e
Ingeniería
de
Materiales”.
Tercera Edición. Ed. Mc-Graw Hill* James F. Shackerlford“ Introducción
a
la
Ciencia
de
Materiales
para
Ingenieros
Cuarta edición. Ed. Prentice Hall (1998)

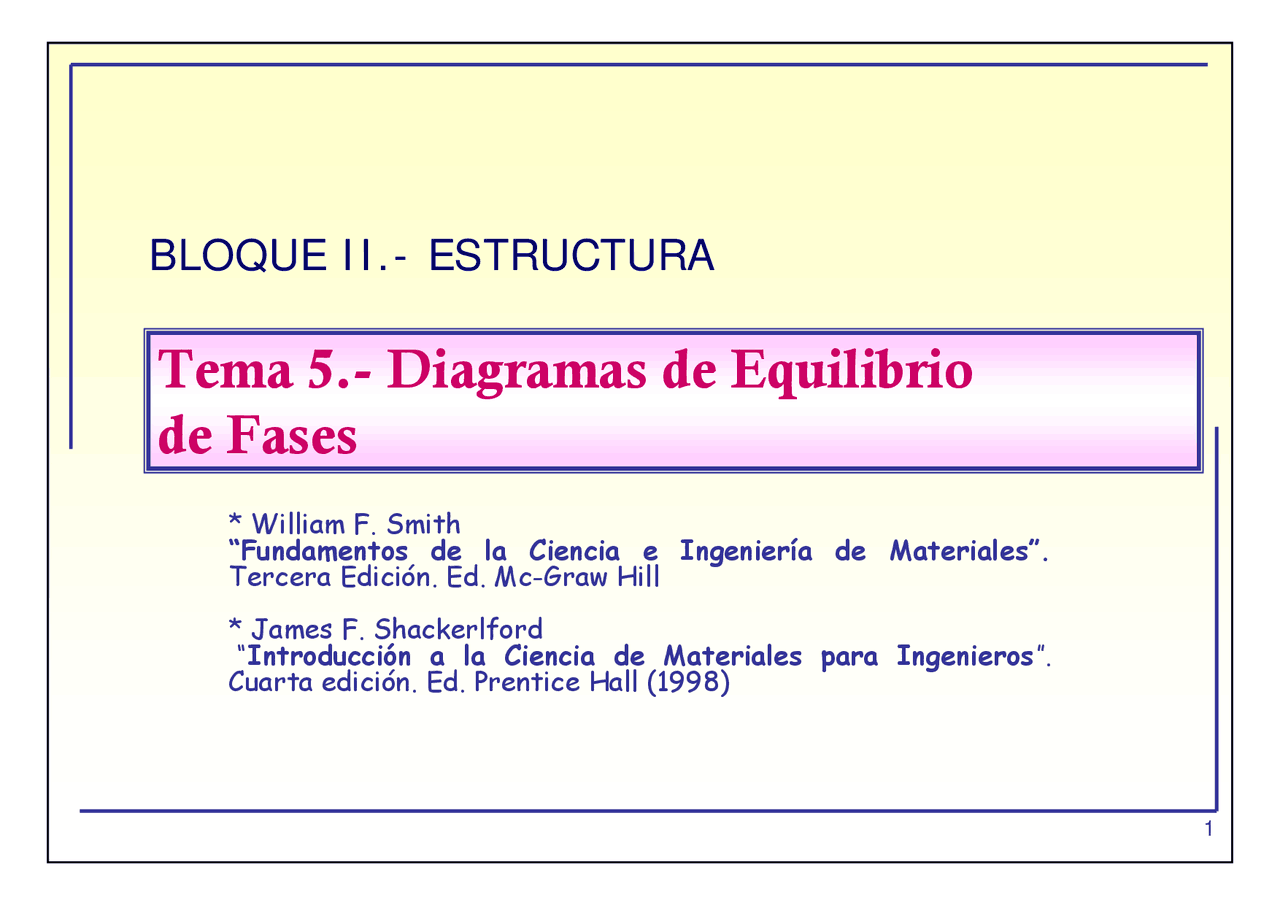

Tema 5.-Diagramade fases
-^
-^
-^
-^
Tema 5.-Diagramade fases
Acero eutectoide:
Perlita (ferrita-
α^ y cementita (Fe
Acero hipoeutectoide:
Ferrita proeutectoide y Perlita (ferrita-
α^ y
cementita (Fe
Tema 5.-Diagramade fases
Con este nombre se designa a lasolución
sólida
alfa,
la
cual es
una solución sólida intersticial decarbono
en
Fe-
α^
Esta
estructura
es la más blanda de
todas
las
que
aparecen
en
el
diagrama binario.
Perlita
Compuesto laminar formadopor
láminas
alternadas
de
ferrita
y^
de^
cementita,
(propiedades
mecánicas
intermedias)
Tema 5.-Diagramade fases
β α +
to enfriamien
β α
γ^
⎯ ⎯ ⎯
→
⎯
to
enfriamien
eutectoide
)
(
Reacción Eutéctica
: transformación de un líquido L con la composición eutéctica
en dos fases sólidas durante el enfriamiento^ Reacción
Eutectoide
transformación
de
un
sólido
γ
con
la
composición
eutéctoide en dos fases sólidas durante el enfriamiento Reacción Peritéctica
: transformación de un sólido
β
y un líquido en un sólido
inicial
α^
durante el enfriamiento
α
β^
⎯ ⎯ ⎯
→
⎯ +^
to
enfriamien
L
Tema 5.-Diagramade fases
Punto
de Fusión Congruente
: un compuesto sólido al ser calentado
mantiene su composición hasta el punto de fusión
Punto
de
Fusión
Incongruente
:^ un
compuesto
sólido
al
ser
calentado
sufre reacciones peritécticas en un líquido y en una fase sólida.
Tema 5.-Diagramade fases
Sistema 2 o más componentes
Both from Phase Diagrams for Ceramists, Vol. 1, American Ceramic Society, 1964
Carbon
Tema 5.-Diagramade fases
Tema 5.-Diagramade fases
Co
Cl^
C α
Liquido
Fase
α
Liq- +
α
L^ L
o
o L
L
C
C
C
C
W
C
C
C
C
W
−^ −
=
− −
=
α
α
α α
En zonas bifásicas:
Tema 5.-Diagramade fases
^ Dependiendo de la
Solubilidad
en
estado sólido
^ Sist. Binario con
Solubilidad TOTAL:
Sistema Isomorfo (Regla de
Hume-Rothery) ^ Sist. Binario con
Solubilidad PARCIAL
^ Sist. Binario con
Insolubilidad TOTAL
Diagramas DiagramasEutécticosEutécticos
moles
moles
moles
X
B
A
A
A^
=
100 W W
W )A ( Wt%
B A
A^
×
=
Tema 5.-Diagramade fases
Tema 5.-Diagramade fases
Tema 5.-Diagramade fases
TemperaturaEutéctica
Líquidus
Sólidus
L + B
L + A
A + B
A^
B
ComposiciónEutéctica
Temperatura
Composición
Tema 5.-Diagramade fases
TemperaturaEutéctica
L +
β
L +
α
α^ +
β
A^
B
ComposiciónEutéctica
Temperatura
L
β
α
∃n zonas de SS próximas a los extremos:
α: SS con igual estruct. crist. que A β: SS con igual estrct. crist. que B
En la zona central,
∃n dos fases sólidas presentes: α^ Y
β
Composicioneshipoeutécticas
Composicioneshipereutécticas
