E.E.T. N.º 464 - “Ing. y Dr. Manuel B. Bahía” – ROSARIO
T.U.C. Lisandro Martinez Oveid
DIBUJO TECNICO
CURSO: 2º3º
LAMINA Nº8

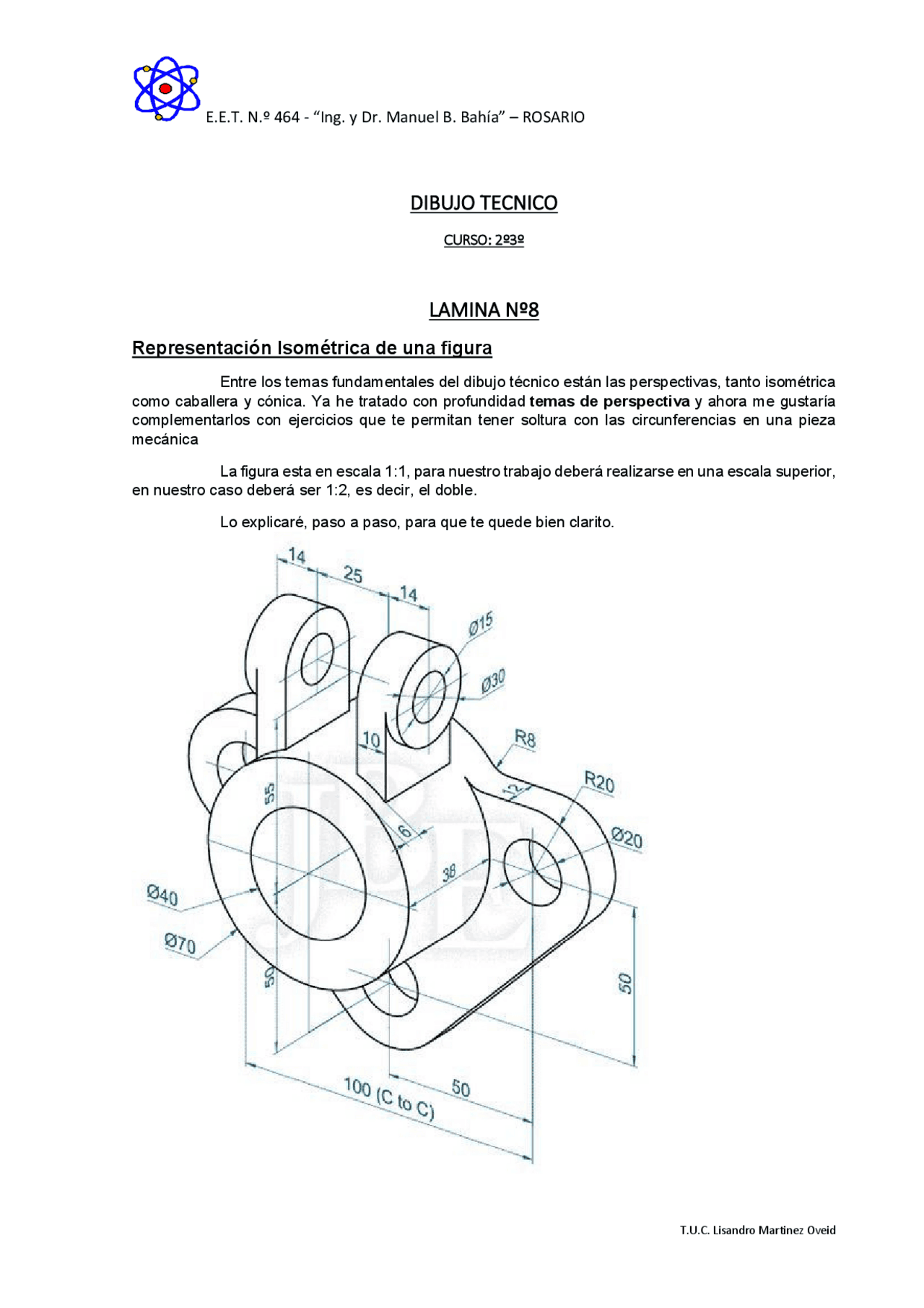

Representación Isométrica de una figura
Entre los temas fundamentales del dibujo técnico están las perspectivas, tanto isométrica
como caballera y cónica. Ya he tratado con profundidad temas de perspectiva y ahora me gustaría
complementarlos con ejercicios que te permitan tener soltura con las circunferencias en una pieza
mecánica
La figura esta en escala 1:1, para nuestro trabajo deberá realizarse en una escala superior,
en nuestro caso deberá ser 1:2, es decir, el doble.
Lo explicaré, paso a paso, para que te quede bien clarito.
