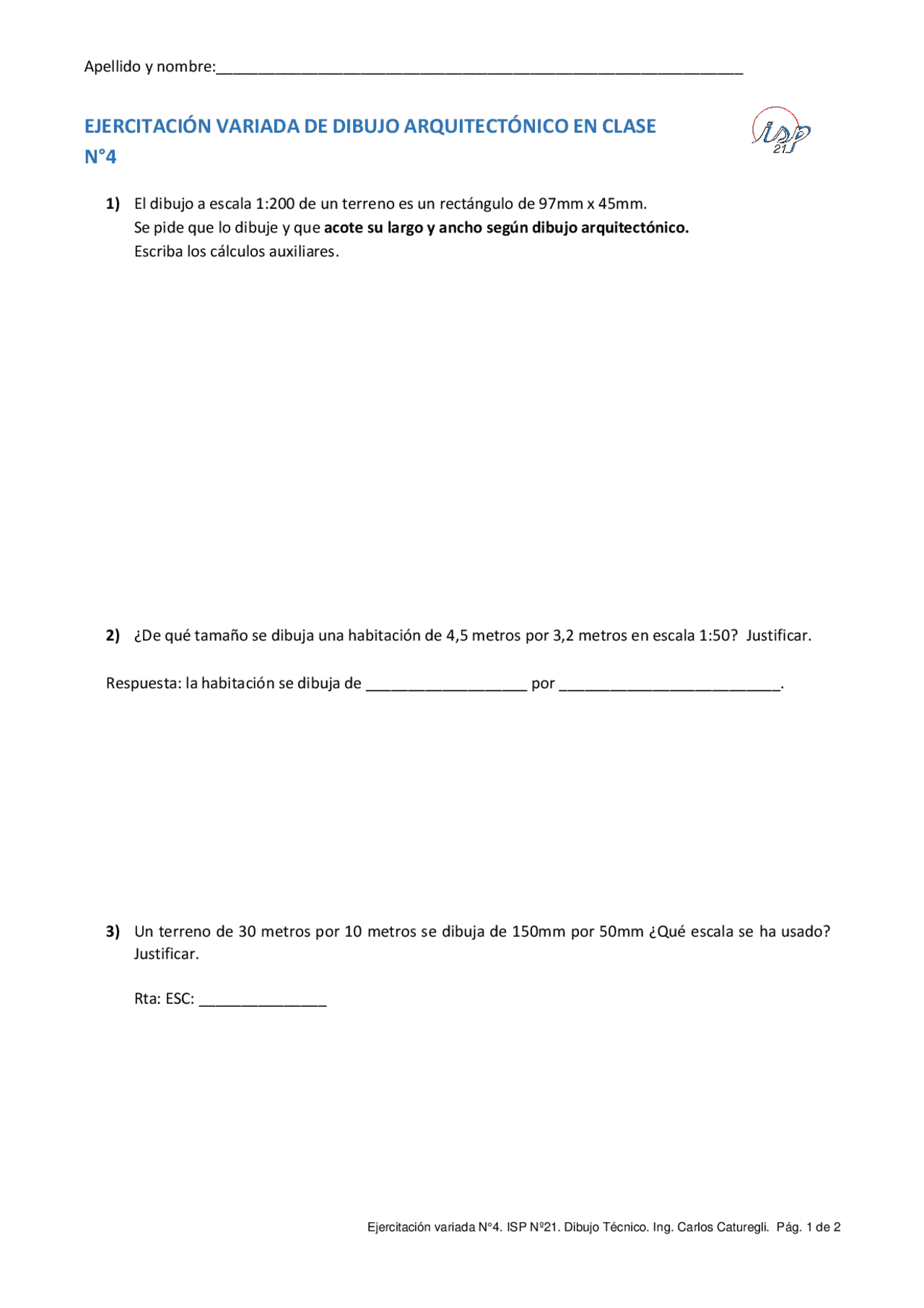

Apellido y nombre:______________________________________________________________
Ejercitación variada N°4. ISP Nº21. Dibujo Técnico. Ing. Carlos Caturegli. Pág. 1 de 2
EJERCITACIÓN VARIADA DE DIBUJO ARQUITECTÓNICO EN CLASE
N°4
1) El dibujo a escala 1:200 de un terreno es un rectángulo de 97mm x 45mm.
Se pide que lo dibuje y que acote su largo y ancho según dibujo arquitectónico.
Escriba los cálculos auxiliares.
2) ¿De qué tamaño se dibuja una habitación de 4,5 metros por 3,2 metros en escala 1:50? Justificar.
Respuesta: la habitación se dibuja de ___________________ por __________________________.
3) Un terreno de 30 metros por 10 metros se dibuja de 150mm por 50mm ¿Qué escala se ha usado?
Justificar.
Rta: ESC: _______________
