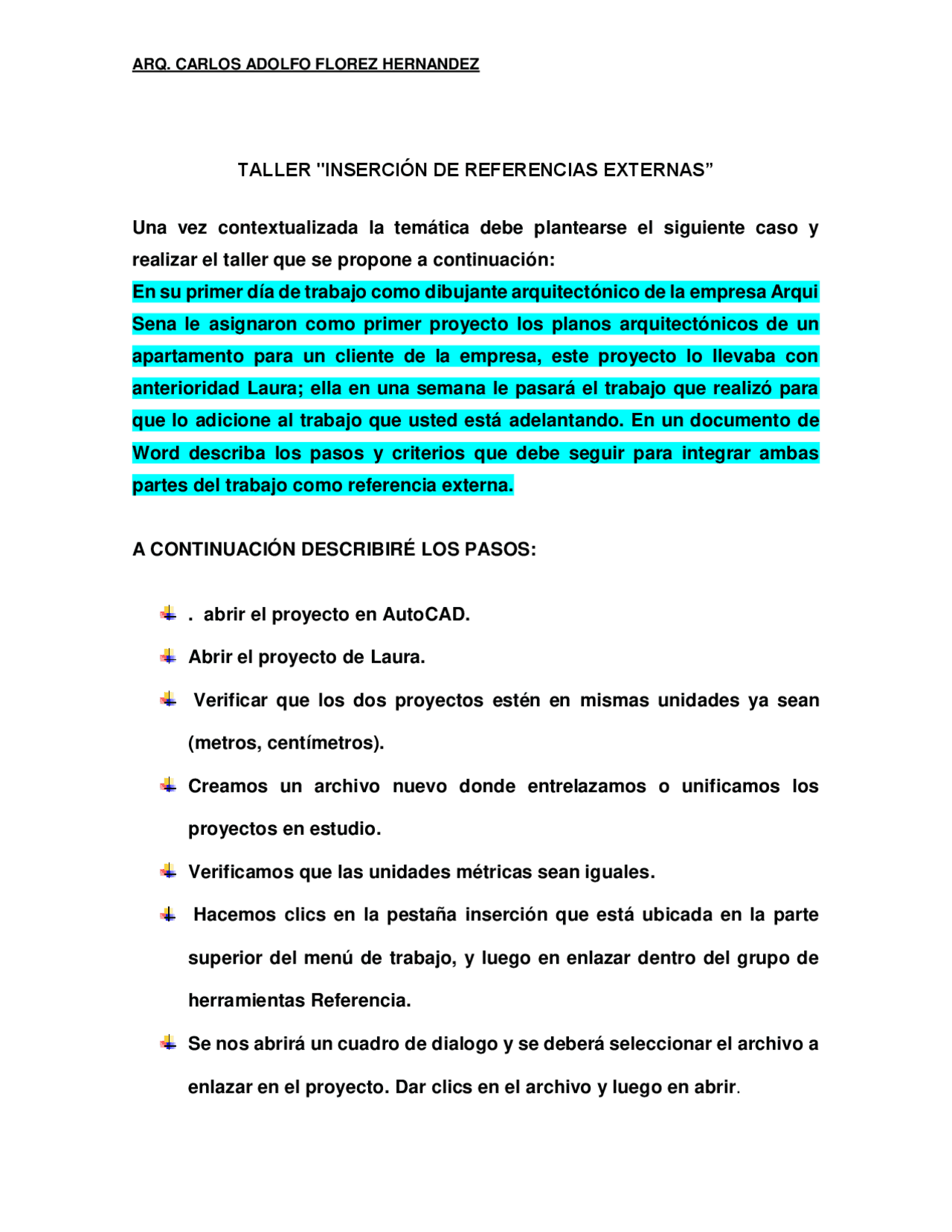

ARQ. CARLOS ADOLFO FLOREZ HERNANDEZ
TALLER "INSERCIÓN DE REFERENCIAS EXTERNAS”
Una vez contextualizada la temática debe plantearse el siguiente caso y
realizar el taller que se propone a continuación:
En su primer día de trabajo como dibujante arquitectónico de la empresa Arqui
Sena le asignaron como primer proyecto los planos arquitectónicos de un
apartamento para un cliente de la empresa, este proyecto lo llevaba con
anterioridad Laura; ella en una semana le pasará el trabajo que realizó para
que lo adicione al trabajo que usted está adelantando. En un documento de
Word describa los pasos y criterios que debe seguir para integrar ambas
partes del trabajo como referencia externa.
A CONTINUACIÓN DESCRIBIRÉ LOS PASOS:
. abrir el proyecto en AutoCAD.
Abrir el proyecto de Laura.
Verificar que los dos proyectos estén en mismas unidades ya sean
(metros, centímetros).
Creamos un archivo nuevo donde entrelazamos o unificamos los
proyectos en estudio.
Verificamos que las unidades métricas sean iguales.
Hacemos clics en la pestaña inserción que está ubicada en la parte
superior del menú de trabajo, y luego en enlazar dentro del grupo de
herramientas Referencia.
Se nos abrirá un cuadro de dialogo y se deberá seleccionar el archivo a
enlazar en el proyecto. Dar clics en el archivo y luego en abrir.
