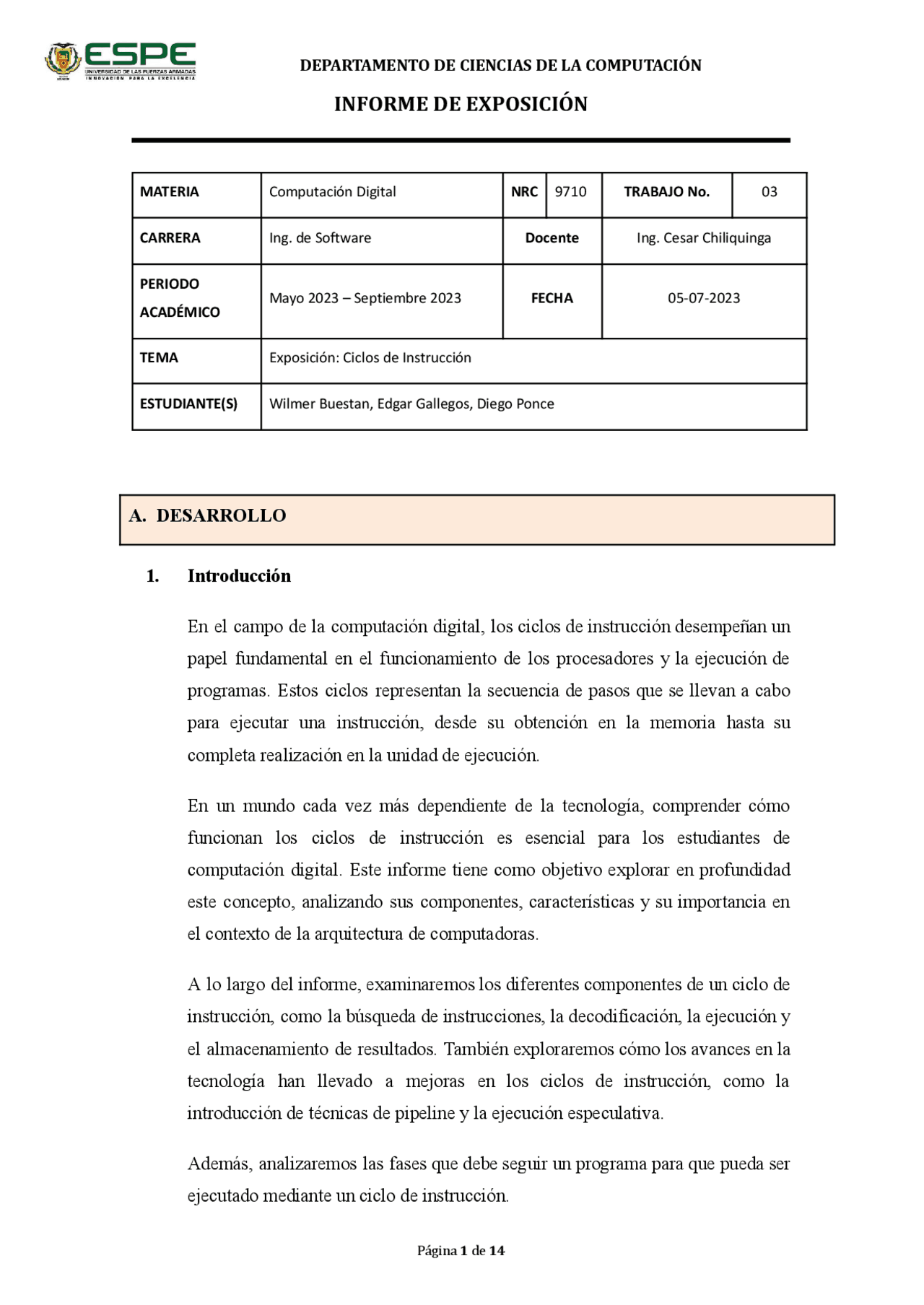

INFORME DE EXPOSICIÓN
MATERIA Computación Digital NRC 9710 TRABAJO No. 03 CARRERA Ing. de Software Docente Ing. Cesar Chiliquinga PERIODO ACADÉMICO Mayo 2023 – Septiembre 2023 FECHA 05-07- TEMA Exposición: Ciclos de Instrucción ESTUDIANTE(S) Wilmer Buestan, Edgar Gallegos, Diego Ponce A. DESARROLLO
1. Introducción En el campo de la computación digital, los ciclos de instrucción desempeñan un papel fundamental en el funcionamiento de los procesadores y la ejecución de programas. Estos ciclos representan la secuencia de pasos que se llevan a cabo para ejecutar una instrucción, desde su obtención en la memoria hasta su completa realización en la unidad de ejecución. En un mundo cada vez más dependiente de la tecnología, comprender cómo funcionan los ciclos de instrucción es esencial para los estudiantes de computación digital. Este informe tiene como objetivo explorar en profundidad este concepto, analizando sus componentes, características y su importancia en el contexto de la arquitectura de computadoras. A lo largo del informe, examinaremos los diferentes componentes de un ciclo de instrucción, como la búsqueda de instrucciones, la decodificación, la ejecución y el almacenamiento de resultados. También exploraremos cómo los avances en la tecnología han llevado a mejoras en los ciclos de instrucción, como la introducción de técnicas de pipeline y la ejecución especulativa. Además, analizaremos las fases que debe seguir un programa para que pueda ser ejecutado mediante un ciclo de instrucción.
INFORME DE EXPOSICIÓN
1.1 Objetivo General Proporcionar una comprensión profunda y completa de los ciclos de instrucción en la arquitectura de computadoras. A través de la exploración de sus diferentes componentes y características, para entender como un sistema de cómputo puede operar de manera eficiente. 1.2 Objetivos Específicos a. Comprender el funcionamiento de los ciclos de instrucción y su importancia en la ejecución de programas en un procesador. b. Analizar los componentes clave de los ciclos de instrucción, como la búsqueda de instrucciones, decodificación, ejecución y almacenamiento de resultados. c. Explorar las técnicas y avances utilizados para mejorar la eficiencia de los ciclos de instrucción, como el pipeline y ejecución especulativa. d. Examinar la influencia de las fases de los ciclos de instrucción para que un programa pueda ser ejecutado.
2. Antecedentes Los ciclos de instrucción han sido un concepto central en la arquitectura de computadoras desde los primeros días de la informática. A medida que la tecnología ha avanzado, los procesadores se han vuelto más complejos y eficientes en la ejecución de instrucciones, lo que ha llevado a mejoras significativas en el rendimiento de los sistemas informáticos. En los primeros sistemas computacionales, las instrucciones se ejecutan secuencialmente, una después de otra, en un proceso conocido como ejecución de un solo ciclo. Sin embargo, este enfoque presenta limitaciones en términos de velocidad y eficiencia, ya que cada instrucción debía completarse antes de que la siguiente pudiera comenzar. Con el tiempo, surgieron técnicas como el pipeline, que permitía la superposición de las etapas de ejecución de múltiples instrucciones. Esto significaba que mientras una instrucción estaba siendo ejecutada, las siguientes etapas de otras instrucciones podían comenzar, lo que mejoraba significativamente el rendimiento y la velocidad de ejecución.
INFORME DE EXPOSICIÓN
B. Análisis de técnicas y conceptos relacionados con la mejora de los ciclos de instrucción, como el pipeline, la ejecución especulativa, la predicción de saltos. C. Estudio de casos de arquitecturas de procesadores modernos que implementan ciclos de instrucción eficientes, y análisis comparativo de su rendimiento y eficiencia. 3.2 Desarollo Un ciclo de instrucción, también conocido como ciclo de ejecución, es la secuencia de pasos que se siguen para ejecutar una instrucción en un procesador o microprocesador. Cada instrucción se divide en etapas más pequeñas que deben llevarse a cabo en un orden específico para completar su ejecución. El ciclo de instrucción básico consta de varias etapas comunes, que incluyen:
1. Componentes de un ciclo de instrucción: a. Búsqueda de instrucciones (Fetch): La etapa de búsqueda de instrucciones es la primera fase del ciclo de instrucción. En esta etapa, el procesador busca la siguiente instrucción a ejecutar en la memoria principal o en la memoria caché. El procesador accede a la dirección de memoria especificada por el contador de programa (PC) y carga la instrucción en el registro de instrucción (IR). El PC se incrementa para apuntar a la siguiente instrucción en secuencia. Durante esta etapa, se pueden aplicar técnicas de mejora como la predicción de saltos para predecir la próxima dirección de instrucción y minimizar los retrasos causados por saltos condicionales o incondicionales. b. Decodificación (Decode): En la etapa de decodificación, el procesador interpreta la instrucción cargada en el registro de instrucción (IR). Se determina el tipo de instrucción, la operación a realizar y las ubicaciones de los operandos. El decodificador de instrucciones descompone la instrucción en sus partes componentes para que el procesador pueda comprenderla y ejecutarla correctamente. Durante la decodificación, también se
INFORME DE EXPOSICIÓN
pueden verificar las dependencias de datos entre instrucciones anteriores y posteriores para evitar conflictos y garantizar una correcta secuencia de ejecución. c. Ejecución (Execute): En la etapa de ejecución, el procesador realiza la operación especificada por la instrucción. Dependiendo del tipo de instrucción, puede involucrar operaciones aritméticas, lógicas, de transferencia de datos o de control. Los operandos necesarios para la operación se obtienen de registros, memoria o registros especiales. Durante esta etapa, pueden aplicarse técnicas de mejora como la ejecución paralela (pipeline o superescalaridad) para ejecutar múltiples instrucciones en paralelo y mejorar la eficiencia y el rendimiento del procesador. d. Almacenamiento de resultados (Store): En la etapa de almacenamiento de resultados, el procesador guarda el resultado de la operación en la ubicación adecuada. Esto puede ser un registro interno, un registro de estado o una ubicación en la memoria principal. Además de almacenar el resultado, esta etapa también puede incluir la actualización de registros de estado o banderas que indican condiciones o resultados específicos, como el estado de las operaciones aritméticas o el estado de salto condicional. Figura 1. Componentes de un ciclo de instrucción
INFORME DE EXPOSICIÓN
nueva dirección de memoria actual obtenida del salto indirecto. ● Esto continúa hasta que se encuentre una instrucción de finalización, como una instrucción de retorno o un salto fuera del bucle de ciclos indirectos. El ciclo de instrucción con ciclos indirectos permite realizar saltos a direcciones de memoria que no son conocidas hasta la ejecución de la instrucción actual. Esto proporciona flexibilidad y permite la ejecución de bucles y estructuras de control más complejas. Figura 2. Ciclo de instrucción con la presencia de un ciclo indirecto
3. Mejoras en los ciclos de instrucción: a. Pipeline: El pipeline es una técnica de mejora en los ciclos de instrucción que permite la ejecución en paralelo de varias instrucciones. En lugar de esperar a que una instrucción se complete antes de comenzar con la siguiente, el pipeline divide el ciclo de instrucción en etapas más pequeñas y las ejecuta simultáneamente. Cada etapa se dedica a una parte específica del proceso de ejecución de instrucciones, lo que permite una superposición de las instrucciones en diferentes etapas del pipeline.
INFORME DE EXPOSICIÓN
El pipeline se compone típicamente de cinco etapas principales: ● Búsqueda de instrucciones ● Decodificación ● Ejecución ● Acceso a memoria ● Escritura de resultados. Cada etapa se solapa con la siguiente, lo que permite que diferentes instrucciones se ejecuten simultáneamente. La principal ventaja del pipeline es que permite que el procesador ejecute múltiples instrucciones al mismo tiempo, lo que mejora significativamente el rendimiento y la eficiencia. En lugar de esperar a que una instrucción se complete antes de pasar a la siguiente, el pipeline permite un flujo continuo de instrucciones a través de las etapas, maximizando la utilización de los recursos del procesador. Además, el pipeline también puede ayudar a evitar el estancamiento de las etapas de ejecución. En una implementación secuencial, si una instrucción requiere un acceso a memoria lento, se produce un retraso en todo el proceso de ejecución. En un pipeline, las instrucciones pueden avanzar a la siguiente etapa mientras se espera el acceso a memoria, lo que permite una mejor utilización de los recursos y una ejecución más eficiente. Sin embargo, el pipeline también presenta desafíos y limitaciones. Uno de ellos es el riesgo de conflictos de datos y dependencias entre instrucciones. Si una instrucción depende de los resultados de una instrucción anterior, debe esperar a que se completen todas las etapas del pipeline antes de poder utilizar esos resultados. Esto puede generar retrasos y reducir la eficiencia del pipeline. Además, las instrucciones de salto condicional también pueden presentar desafíos en el pipeline. La predicción incorrecta de saltos puede llevar a una penalización
INFORME DE EXPOSICIÓN
ejecución especulativa es en la predicción de saltos condicionales. Antes de conocer el resultado de una condición de salto, el procesador puede especular sobre la dirección de la siguiente instrucción y comenzar a ejecutar instrucciones en esa dirección. Si la suposición es correcta, se ahorra tiempo de ejecución. De lo contrario, se deshace el trabajo realizado y se vuelve a ejecutar el código correcto. La ejecución especulativa también se utiliza en la detección y resolución de dependencias de datos. Si el procesador puede anticipar los resultados de las instrucciones antes de que todas las dependencias de datos estén resueltas, puede comenzar a ejecutar instrucciones especulativamente mientras se resuelven las dependencias. Esto permite una mayor utilización de los recursos del procesador y una ejecución más eficiente. Es importante tener en cuenta que la ejecución especulativa conlleva riesgos. Si las suposiciones son incorrectas, se desperdicia tiempo de ejecución y se deben deshacer los resultados incorrectos. Además, la ejecución especulativa puede introducir complicaciones en el control de flujo y la coherencia de la memoria, lo que requiere técnicas adicionales para mantener la integridad y la correcta secuencia de las instrucciones. Figura 4. Ejecución especulativa c. Predicción de saltos: Esta técnica tiene como objetivo minimizar el impacto de los saltos en el rendimiento del procesador al
INFORME DE EXPOSICIÓN
anticipar la dirección de la próxima instrucción y comenzar a buscar y decodificar instrucciones en esa dirección mientras se verifica la condición de salto. Cuando se encuentra una instrucción de salto condicional, el procesador utiliza información histórica o patrones de comportamiento para predecir si el salto se tomará o no. Esta información se almacena en una tabla de predicción de saltos, que mantiene un registro de los resultados de saltos anteriores. Basándose en esta información, el procesador puede hacer una suposición sobre el destino del salto y continuar la ejecución de instrucciones en esa dirección. Existen diferentes enfoques y técnicas para la predicción de saltos. Algunas de las técnicas más comunes son: ● Predicción basada en historia ● Predicción basada en correlación ● Predicción basada en búferes de dirección objetivo ● Predicción estática Estas predicciones se basan en observaciones generales y no se actualizan dinámicamente. La predicción de saltos puede ayudar a mejorar el rendimiento y la eficiencia del procesador al reducir los retrasos causados por saltos condicionales. Si la predicción es correcta, el procesador puede continuar ejecutando instrucciones sin interrupciones adicionales. Sin embargo, si la predicción es incorrecta, se produce una penalización conocida como "falla de predicción de salto", y se debe descartar el trabajo realizado y reiniciar la ejecución en la dirección correcta. 3.3 Principales características Al explorar los ciclos de instrucción en la computación digital, se pueden identificar varias características clave que los definen y los distinguen. A continuación, se presentan las principales características a tener en cuenta:
INFORME DE EXPOSICIÓN
los procesadores, permitiendo el procesamiento de tareas más complejas en menor tiempo. C. RECOMENDACIONES
- Con el fin de aprovechar al máximo los ciclos de instrucción en la computación digital, se recomienda a los diseñadores de software y hardware considerar cuidadosamente las características y técnicas avanzadas disponibles. Esto incluye el diseño de algoritmos eficientes, el uso adecuado de las estructuras de control de flujo y la optimización de las dependencias de datos.
- Considera las características del procesador, conoce las características y limitaciones del procesador en el que se ejecutará tu código. Aprovecha las instrucciones y características específicas del procesador para optimizar el rendimiento.
- Evitar peligros de datos, ya que estos pueden provocar errores, pérdida de información, violaciones de seguridad y otros problemas que afectan la integridad y la confidencialidad de los datos. D. BIBLIOGRAFÍA ● CICLO DE EJECUCION DE UNA INSTRUCCION. (n.d.). Slideplayer.Es. Retrieved June 28, 2023, from https://slideplayer.es/slide/1075575/ ● Ciclo de instrucción. (n.d.). Academia-lab.com. Retrieved June 28, 2023, from https://academia-lab.com/enciclopedia/ciclo-de-instruccion/ ● Perfil, V. T. mi. (n.d.). Arquitectura de computadoras. Blogspot.com. Retrieved June 28, 2023, from http://arqdecompteamdinamita.blogspot.com/2018/10/23-ciclo-de-instruccion.ht ml ● Roca, J. (2021, February 13). Así es como tu CPU ejecuta las instrucciones que le da el software. HardZone. https://hardzone.es/tutoriales/rendimiento/ciclo-instruccion-cpu/ ● Uso de los componentes físicos de la computadora. (n.d.). Org.Mx. Retrieved June 28, 2023, from http://cca.org.mx/cca/cursos/cucfc/modulo2/tema2-03.html
