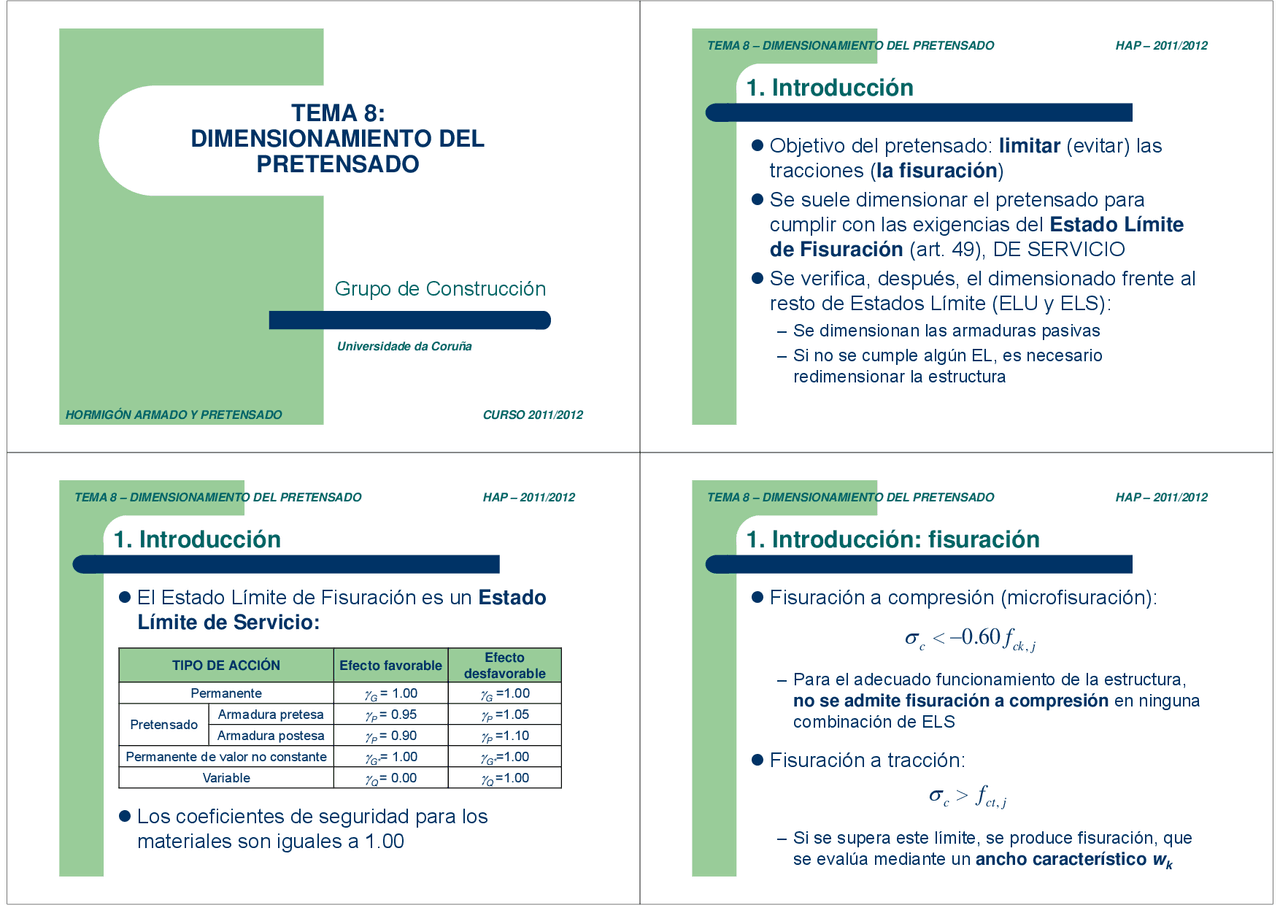

TEMA 8:
DIMENSIONAMIENTO DEL
PRETENSADO
Grupo de Construcción
Universidade da Coruña
HORMIGÓN ARMADO Y PRETENSADO CURSO 2011/2012
TEMA 8 – DIMENSIONAMIENTO DEL PRETENSADO HAP – 2011/2012
1. Introducción
Objetivo del pretensado: limitar (evitar) las
tracciones (la fisuración)
Se suele dimensionar el pretensado para
cumplir con las exigencias del Estado Límite
de Fisuración (art. 49), DE SERVICIO
Se verifica, después, el dimensionado frente al
resto de Estados Límite (ELU y ELS):
– Se dimensionan las armaduras pasivas
– Si no se cumple algún EL, es necesario
redimensionar la estructura
TEMA 8 – DIMENSIONAMIENTO DEL PRETENSADO HAP – 2011/2012
1. Introducción
El Estado Límite de Fisuración es un Estado
Límite de Servicio:
Los coeficientes de seguridad para los
materiales son iguales a 1.00
TIPO DE ACCIÓN Efecto favorable Efecto
desfavorable
Permanente
G= 1.00
G=1.00
Pretensado Armadura pretesa
P= 0.95
P=1.05
Armadura postesa
P= 0.90
P=1.10
Permanente de valor no constante
G*= 1.00
G*=1.00
Variable
Q= 0.00
Q=1.00
TEMA 8 – DIMENSIONAMIENTO DEL PRETENSADO HAP – 2011/2012
1. Introducción: fisuración
Fisuración a compresión (microfisuración):
– Para el adecuado funcionamiento de la estructura,
no se admite fisuración a compresión en ninguna
combinación de ELS
Fisuración a tracción:
– Si se supera este límite, se produce fisuración, que
se evalúa mediante un ancho característico wk
,
0.60
cck
j
f
,cct
j
f
