CARACTERÍSTICAS DE LOS
ELEMENTOS ESTRUCTURALES
ELEMENTOS ESTRUCTURALES

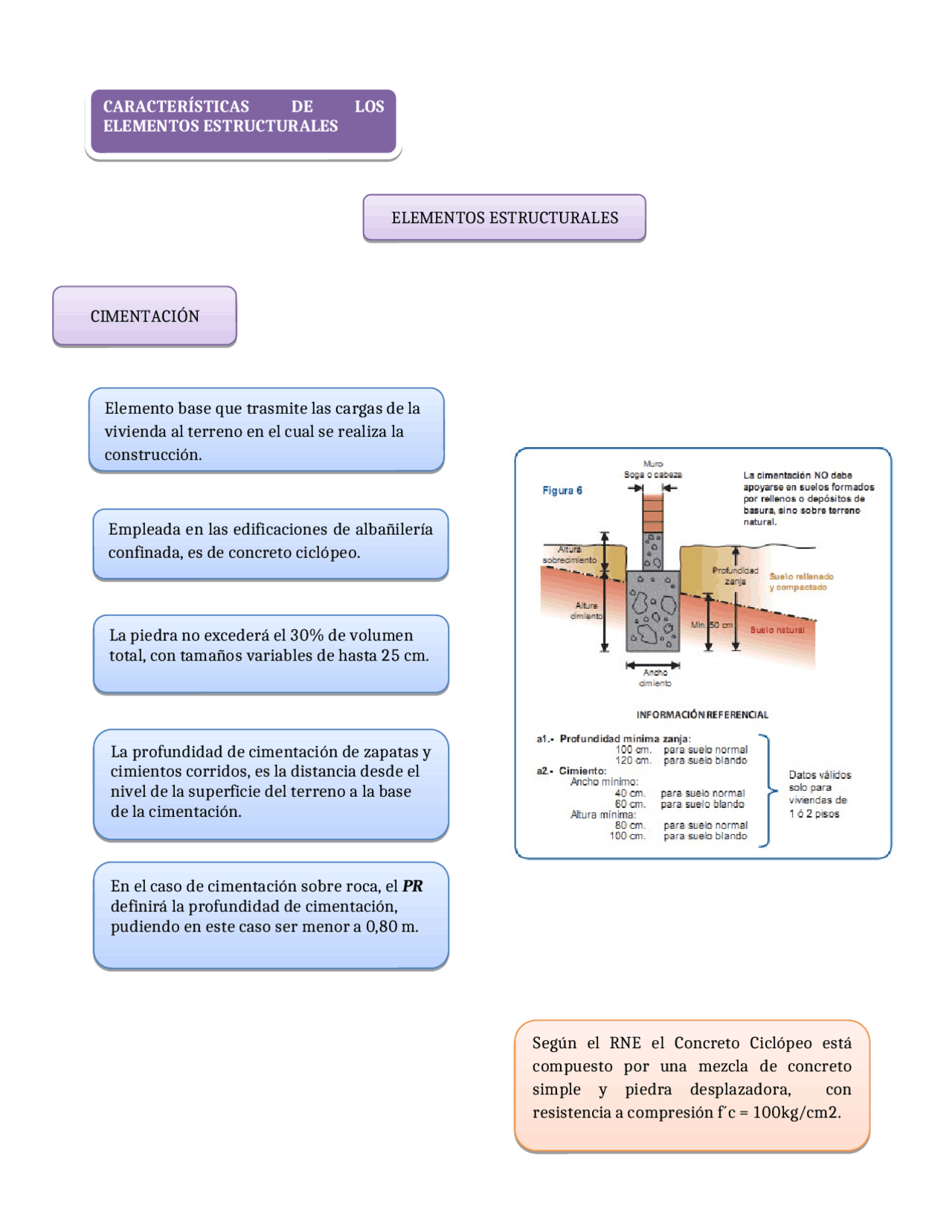

CIMENTACIÓN
Elemento base que trasmite las cargas de la vivienda al terreno en el cual se realiza la construcción. Empleada en las edificaciones de albañilería confinada, es de concreto ciclópeo. La piedra no excederá el 30% de volumen total, con tamaños variables de hasta 25 cm. La profundidad de cimentación de zapatas y cimientos corridos, es la distancia desde el nivel de la superficie del terreno a la base de la cimentación. En el caso de cimentación sobre roca, el PR definirá la profundidad de cimentación, pudiendo en este caso ser menor a 0,80 m. Según el RNE el Concreto Ciclópeo está compuesto por una mezcla de concreto simple y piedra desplazadora, con resistencia a compresión f´c = 100kg/cm2.
SOBRE-CIMIENTO
Debe tener el mismo grosor del muro y abarcar una altura, de por lo menos 30 cm, por encima del nivel natural del terreno, para proteger albañilería de la humedad natural del suelo. Es obligatorio construir vigas de concreto reforzado de acuerdo con el manual de sismo-resistencia. En ningún caso la altura de esta viga será inferior a 20 cms. Esta viga de amarre o sismorresistente sirve para evitar humedades naturales. Es de concreto ciclópeo no reforzado, con una mezcla de cemento-hormigón 1:8, más 25% de piedras con un tamaño máximo de 7.5 cm. En suelos de baja calidad, como los de arena suelta o arena fina o arcilla o suelo húmedo, se debe considerar un sobrecimiento armado.
Está compuesto por cemento (Portland o Puzolánico), arena gruesa y agua potable. La dosificación de los componentes se hace en volumen y, usualmente, se emplea una mezcla seca cemento-arena 1:5 revuelta con una pala hasta alcanzar un color uniforme.
EL MORTERO tiene la función de
adherir los ladrillos en las distintas hiladas del muro. La Norma NTE E.070, el espesor efectivo “t” para muros de albañilería confinada, es igual al espesor del muro sin tarrajeo y deberá ser como mínimo: t ≥ h/20 (Para zonas sísmicas 2 y 3) h: altura libre entre elementos de arriostre horizontales.
COLUMNAS
Son elementos indispensables para dar mayor resistencia a los muros (incluso a los de cerco). Están compuestas de concreto y "armaduras" o refuerzos de fierro (concreto reforzado). El refuerzo de las columnas (fierros corrugados y estribos) depende de la altura y la distribución de los muros y por cierto del número de pisos de la edificación. El concreto de las columnas debe vaciarse entre las dentaduras de los muros. La Norma NTE E.070, El área mínima de las columnas de confinamiento debe ser: Ac (mín) = 20 t (cm'); donde: t = espesor efectivo del muro (cm)
Elementos estructurales que se usan como techo o entrepisos de una construcción y están compuestas de concreto reforzado y ladrillos huecos.
LOSA ALIGERADA
Estos últimos contribuyen a reducir el peso de la losa sobre los muro. Estos últimos contribuyen a reducir el peso de la losa sobre los muro. En la parte superior se vacia una losa de concreto de 5 cm de espesor. Formadas por viguetas de concreto armado espaciadas a 40 cm de eje a eje. Entre vigueta y vigueta se colocan ladrillos huecos de 30 cm de ancho y 15 cm de altura.
ESCALERA
Son elementos de concreto reforzado que permite unir verticalmente pisos diferentes niveles. FALSO PISO Es una losa de concreto que se ubica entre el terreno y el piso superior, para aislar los ambientes del primer nivel de la vivienda. El espesor común de esta losa suele ser de 3" o 4". Despues de su "fraguado" inicial se debe darle "curado" por un mínimo de tres días.
