Estribo 1

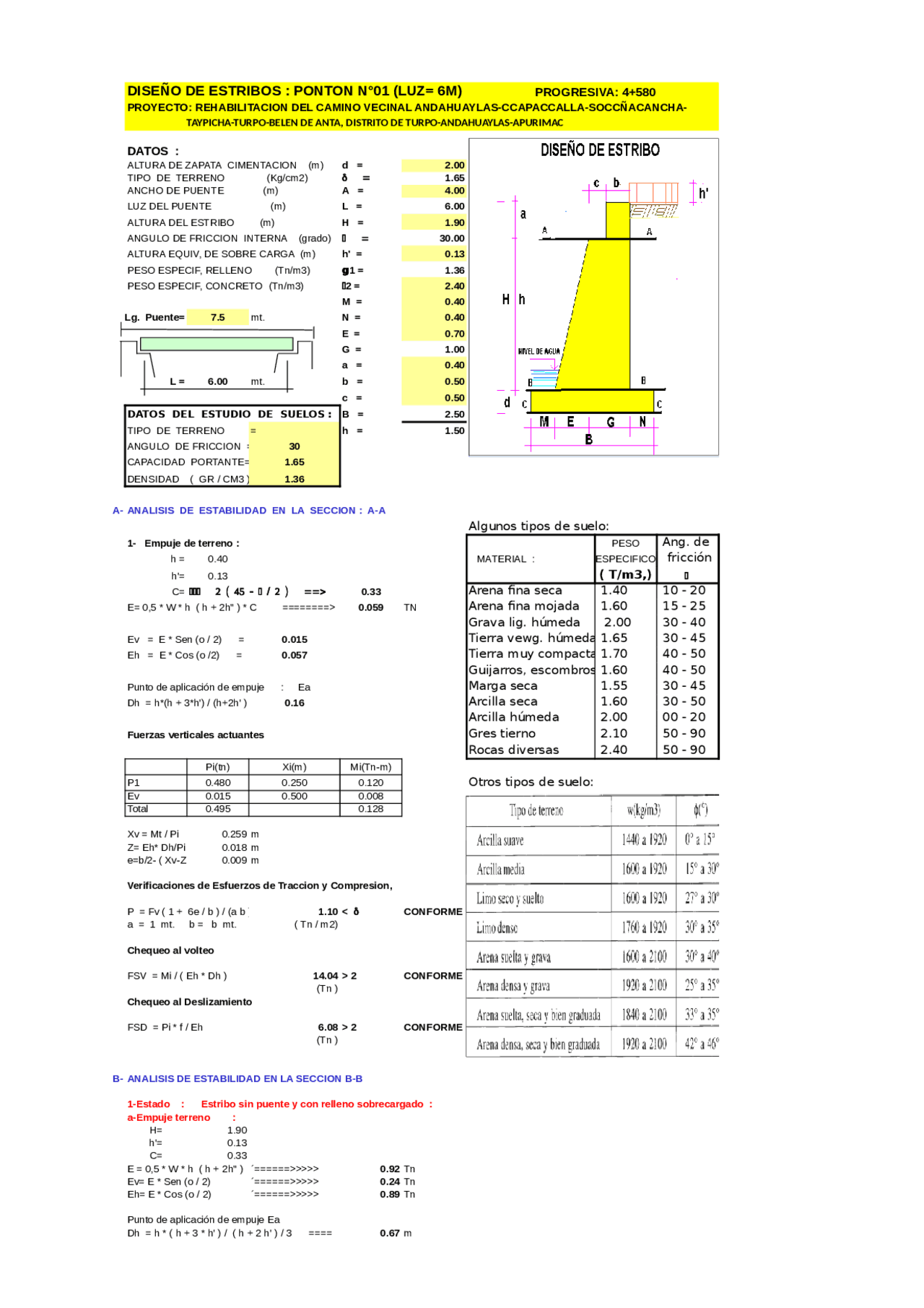

DISEÑO DE ESTRIBOS : PONTON N°01 (LUZ= 6M) PROGRESIVA: 4+580
PROYECTO: REHABILITACION DEL CAMINO VECINAL ANDAHUAYLAS-CCAPACCALLA-SOCCÑACANCHA-
TAYPICHA-TURPO-BELEN DE ANTA, DISTRITO DE TURPO-ANDAHUAYLAS-APURIMAC
DATOS :
ALTURA DE ZAPATA CIMENTACION (m) d = 2.00
TIPO DE TERRENO (Kg/cm2) d = 1.65
ANCHO DE PUENTE (m) A = 4.00
LUZ DEL PUENTE (m) L = 6.00
ALTURA DEL ESTRIBO (m) H = 1.90
ANGULO DE FRICCION INTERNA (grado) f = 30.00
ALTURA EQUIV, DE SOBRE CARGA (m) h' = 0.13
PESO ESPECIF, RELLENO (Tn/m3) 1.36
PESO ESPECIF, CONCRETO (Tn/m3) 2.40
M = 0.40
Lg. Puente= 7.5 mt. N = 0.40
E = 0.70 0.75
G = 1.00
a = 0.40
L = 6.00 mt. b = 0.50
c = 0.50
DATOS DEL ESTUDIO DE SUELOS : B = 2.50
TIPO DE TERRENO = h = 1.50
ANGULO DE FRICCION =
30
CAPACIDAD PORTANTE=
1.65
DENSIDAD ( GR / CM3 )
1.36
A- ANALISIS DE ESTABILIDAD EN LA SECCION : A-A
Algunos tipos de suelo:
1- Empuje de terreno : PESO Ang. de
h = 0.40 MATERIAL :
ESPECIFICO
fricción
h'= 0.13 ( T/m3,) f
C=
fff 2 ( 45 - f / 2 ) ==>
0.33 Arena fina seca 1.40 10 - 20
E= 0,5 * W * h ( h + 2h" ) * C ========>
0.059 TN Arena fina mojada 1.60 15 - 25
Grava lig. húmeda 2.00 30 - 40
Ev = E * Sen (o / 2) = 0.015
Tierra vewg. húmeda
1.65 30 - 45
Eh = E * Cos (o /2) = 0.057
Tierra muy compacta
1.70 40 - 50
Guijarros, escombros
1.60 40 - 50
Punto de aplicación de empuje : Ea Marga seca 1.55 30 - 45
Dh = h*(h + 3*h') / (h+2h' )
0.16 Arcilla seca 1.60 30 - 50
Arcilla húmeda 2.00 00 - 20
Fuerzas verticales actuantes Gres tierno 2.10 50 - 90
Rocas diversas 2.40 50 - 90
Pi(tn) Xi(m) Mi(Tn-m)
P1 0.480 0.250 0.120 Otros tipos de suelo:
Ev 0.015 0.500 0.008
Total 0.495 0.128
Xv = Mt / Pi 0.259 m
Z= Eh* Dh/Pi
0.018 m
e=b/2- ( Xv-Z
0.009 m
Verificaciones de Esfuerzos de Traccion y Compresion,
P = Fv ( 1 + 6e / b ) / (a b )
1.10 CONFORME
a = 1 mt. b = b mt. ( Tn / m2)
Chequeo al volteo
FSV = Mi / ( Eh * Dh )
14.04 > 2 CONFORME
(Tn )
Chequeo al Deslizamiento
FSD = Pi * f / Eh
6.08 > 2 CONFORME
(Tn )
B- ANALISIS DE ESTABILIDAD EN LA SECCION B-B
1-Estado : Estribo sin puente y con relleno sobrecargado :
a-Empuje terreno :
H= 1.90
h'= 0.13
C= 0.33
E = 0,5 * W * h ( h + 2h" )
´======>>>>> 0.92 Tn
Ev= E * Sen (o / 2)
´======>>>>> 0.24 Tn
Eh= E * Cos (o / 2)
´======>>>>> 0.89 Tn
Punto de aplicación de empuje Ea
Dh = h * ( h + 3 * h' ) / ( h + 2 h' ) / 3 ====
0.67 m
g1 =
f2 =
< d
