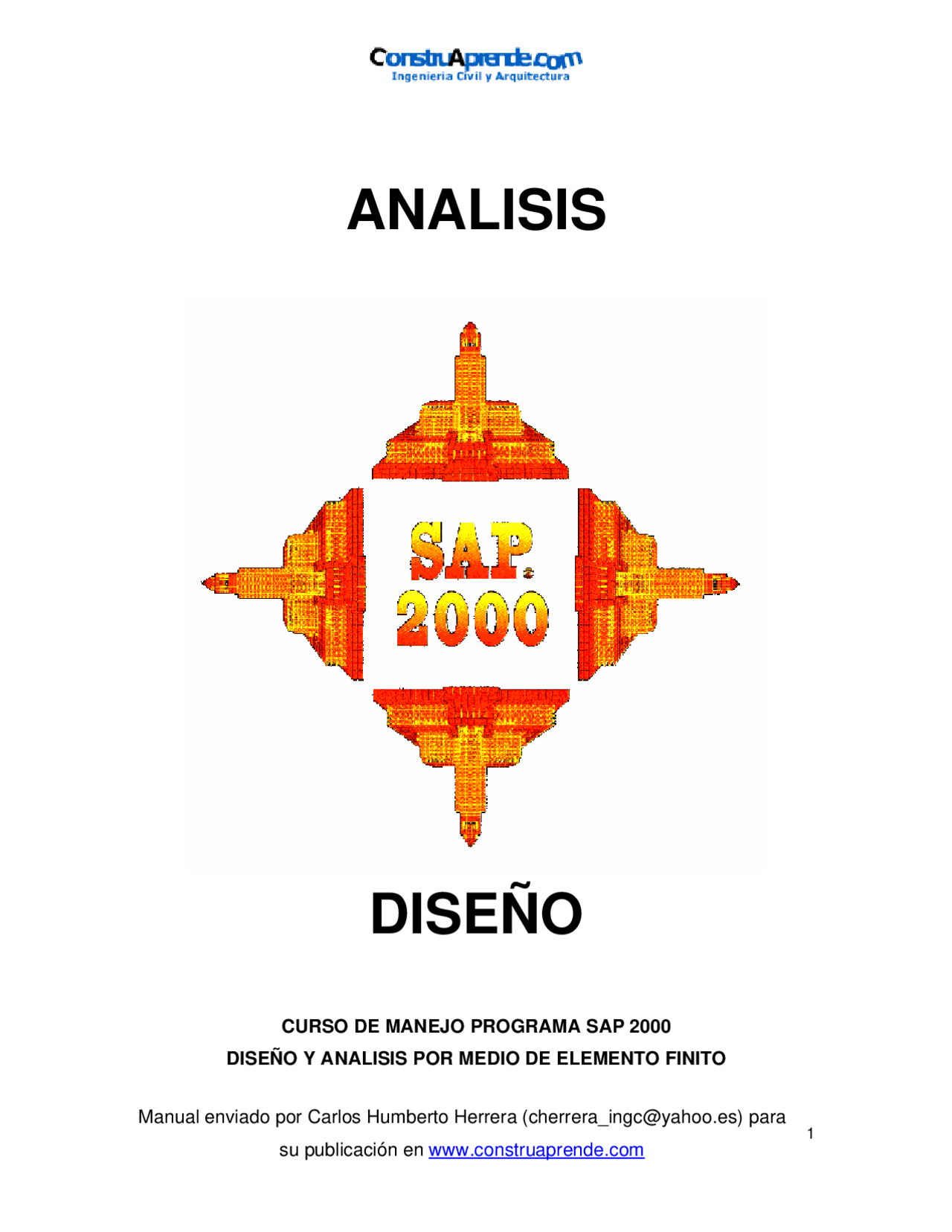

ANALISIS

DISEÑO

CURSO DE MANEJO PROGRAMA SAP 2000

DISEÑO Y ANALISIS POR MEDIO DE ELEMENTO FINITO

Manual enviado por Carlos Humberto Herrera ([email protected]) para

Objetivo:

Aprender los fundamentos básicos para la comprensión y manejo del software SAP2000.

Alcance:

Al terminar el curso el estudiante estará en capacidad de:

ƒ Modelar estructuras en el plano utilizando los elementos FRAME y SHELL. ƒ Modelar estructuras en el espacio utilizando los elementos FRAME y SHELL. ƒ Manejar archivo DXF para importar modelos elaborados en AUTO CAD.

Metodología

ƒ Duración total: 30 horas. ƒ Numero de sesiones: 6. ƒ Duración de cada sesión: 5 horas.

Material entregado

Al finalizar el curso al estudiante se le hará entrega de:

ƒ Certificado de asistencia expedido por nuestra empresa y aprobado por el CEIC ƒ Memorias en formato digital. ƒ Instaladores de la versión educativa para 100 nodos.

CONTENIDO DEL CURSO

MODULO 1

Manual enviado por Carlos Humberto Herrera ([email protected]) para

2.3.3.5. Zonas de rigidez. 2.3.3.5.1. Definición. 2.3.3.5.2. Aplicaciones en estructuras reales. 2.3.4. Creación y asignación de Cargas. 2.3.4.1. Definición de cargas estáticas. 2.3.4.1.1. Tipos de cargas incorporadas en el programa. 2.3.4.2. Aplicación de cargas al elemento. 2.3.4.2.1. Cargas de gravedad. 2.3.4.2.1.1. Aplicación practica. 2.3.4.2.2. Cargas puntuales y uniformemente distribuidas. 2.3.4.2.2.1. Aplicación practica. 2.3.4.2.3. Cargas trapezoidales. 2.3.4.2.3.1. Aplicación práctica. 2.3.4.2.4. Cargas de temperatura. 2.3.4.2.4.1. Aplicación practica. 2.3.4.3. Aplicación de cargas en los nodos del elemento. 2.3.4.3.1. Aplicación de cargas. 2.3.4.3.2. Aplicación de desplazamientos. 2.3.4.3.2.1. Análisis. 2.3.4.3.2.2. Aplicación en casos reales.

MODULO 3

2.3.4.3.3. Joint Pattern 2.3.4.3.3.1. Definición 2.3.4.3.3.2. Análisis y aplicación en casos reales. 2.3.5. Las condiciones de apoyo del elemento. 2.3.5.1. Constraints. 2.3.5.1.1. Estudio de los tipos de constraints. 2.3.5.1.2. Asignación. 2.3.5.1.3. Aplicación en estructuras reales. 2.3.5.2. Springs (resortes). 2.3.5.2.1. Asignación. 2.3.5.2.2. Aplicación en casos reales.

Manual enviado por Carlos Humberto Herrera ([email protected]) para

2.3.5.3. Masas. 2.3.5.3.1. Definición. 2.3.5.3.2. Aplicaciones. 2.3.6. Ejemplos de aplicación del elemento frame y utilización de las diferentes herramientas implementadas en el programa. 2.3.6.1. Elemento frame en el plano. 2.3.6.1.1. Vigas continuas. 2.3.6.1.2. Cerchas. 2.3.6.1.3. Pórticos. 2.3.6.2. Elemento frame en el espacio. 2.3.6.2.1. Vigas continuas. 2.3.6.2.2. Cerchas. 2.3.6.2.3. Pórticos.

MODULO 4

2.3.7. Estudio del modulo de análisis dinámico incorporado en SAP2000. 2.3.7.1. Análisis modal. 2.3.7.1.1. Espectro de aceleración. 2.3.7.1.1.1. Definición. 2.3.7.1.1.2. Creación. 2.3.7.1.1.3. Diferentes combinaciones. 2.3.7.1.1.4. Aplicación. 2.3.7.1.2. Modos de vibración 2.3.7.1.3. Análisis P - delta. 2.3.7.2. Ejemplo de aplicación del análisis modal.

2.4. Elemento SHELL. 2.4.1. Definición. 2.4.2. Tipos de elemento shell implementados en el programa. 2.4.2.1. Elemento Plate. 2.4.2.2. Elemento Membrana. 2.4.2.3. Elemento Shell. 2.4.3. Creación de secciones.

Manual enviado por Carlos Humberto Herrera ([email protected]) para

3. Estudio del módulo de diseño incorporado en SAP 2000.

3.1. Diseño de estructura en acero. 3.2. Diseño de concreto reforzado.

Manual enviado por Carlos Humberto Herrera ([email protected]) para

¿ Qué es SAP 2000?

Sap2000 es un programa sofisticado y de fácil manejo desarrollado por CSI. Es la primera versión de SAP integrada completamente con Microsoft Windows.

¿ Qué facilidades ofrece?

A través de una misma interface es posible crear y modificar un modelo, ejecutar el análisis del mismo, así como revisar y optimizar el diseño de cada elemento. Los resultados se presentan de una manera gráfica en tiempo real. Posee una rápida solución de ecuaciones, esfuerzos y desplazamientos inducidos por cargas, elemento frame de sección no prismática, elemento shell muy exactos, análisis dinámicos, múltiples sistemas de coordenadas, varios tipos de constrain, ofrece la facilidad de fusionar mallas de elementos independientes.

Sap2000 posee un módulo completo de diseño para acero y concreto reforzado incluido en la misma interface usada para crear y analizar el modelo.

El método de análisis de SAP2000 se basa en la teoría elemento finito, la cual básicamente es dividir el elemento en cuestión en partes pequeñas las cuales poseen las siguientes características:

  1. Geometría: sistema de referencia.
  2. Material: ley constitutiva.
  3. Condiciones de frontera esenciales: apoyos.
  4. Condiciones de frontera naturales: cargas.

Elemento Shell

Manual enviado por Carlos Humberto Herrera ([email protected]) para

Patín de soporte para equipo de bombeo.

Malla en elemento shell.

Manual enviado por Carlos Humberto Herrera ([email protected]) para

Placa de entrepiso en madera y concreto

Modelo utilizando elemento frame y elemento shell.

Esfuerzos presentes en modelo.

Manual enviado por Carlos Humberto Herrera ([email protected]) para

Modelo de casa en tapia pisada

Esfurezos presentes en el modelo.

Manual enviado por Carlos Humberto Herrera ([email protected]) para

Cubierta

Esfuerzos presentes en el modelo.

Manual enviado por Carlos Humberto Herrera ([email protected]) para

FILE

¾ New Model: permite crear un nuevo modelamiento.

Manual enviado por Carlos Humberto Herrera ([email protected]) para

¾ New Model from template: permite crear un modelo utlizando los tipos predeterminados por el programa.

¾ Viga

  • Restraints: asignar apoyos en cada nodo.
  • Gridlines: tener en cuenta la malla establecida.
  • Number of Spans: numero de luces.
  • Span Length: longitud de cada luz.

Manual enviado por Carlos Humberto Herrera ([email protected]) para

  • Number of Bays: Número de luces del pórtico.
  • Story Heigth: altura de cada piso.
  • Bay Width: longitud de cada luz del pórtico.

¾ Muro de cortante.

  • Restraints: asignar apoyos en los nodos pre establecidos por el programa.
  • Gridlines: tener en cuenta una malla establecida.
  • Number of Space along X: número de espacios a lo largo del eje x.
  • Number of Space along Z: número de espacios a lo largo del eje z.
  • Space Width along X: longitud de cada espacio a lo largo del eje x.
  • Space Width along Z: longitud de cada espacio a lo largo del eje z.

¾ Cilindro.

Manual enviado por Carlos Humberto Herrera ([email protected]) para

  • Restraints: asignar apoyos en los nodos pre establecidos por el programa.
  • Gridlines: tener en cuenta una malla establecida.
  • Number of Circumferential spaces: numero de divisiones de la circunferencia del cilindro.
  • Number of Heigth Spaces: númreo de divisiones de la altura del cilindro.
  • Cylinder Heigth: altura total del cilindro.
  • Radius: radio del cilindro.

¾ Pórtico excéntrico rigidizado

  • Restraints: asignar apoyos en los nodos pre establecidos por el programa.
  • Gridlines: tener en cuenta una malla establecida.
  • Number of Stories: número de pisos del portico.
  • Number of Bays: Número de luces del pórtico.
  • Story Heigth: altura de cada piso.
  • Bay Width: longitud de cada luz del pórtico.
  • Gap Width: distancia entre los rigidizadores. GAP

Manual enviado por Carlos Humberto Herrera ([email protected]) para
