DISEÑO DE PUENTES DE VIGAS POSTENSAD

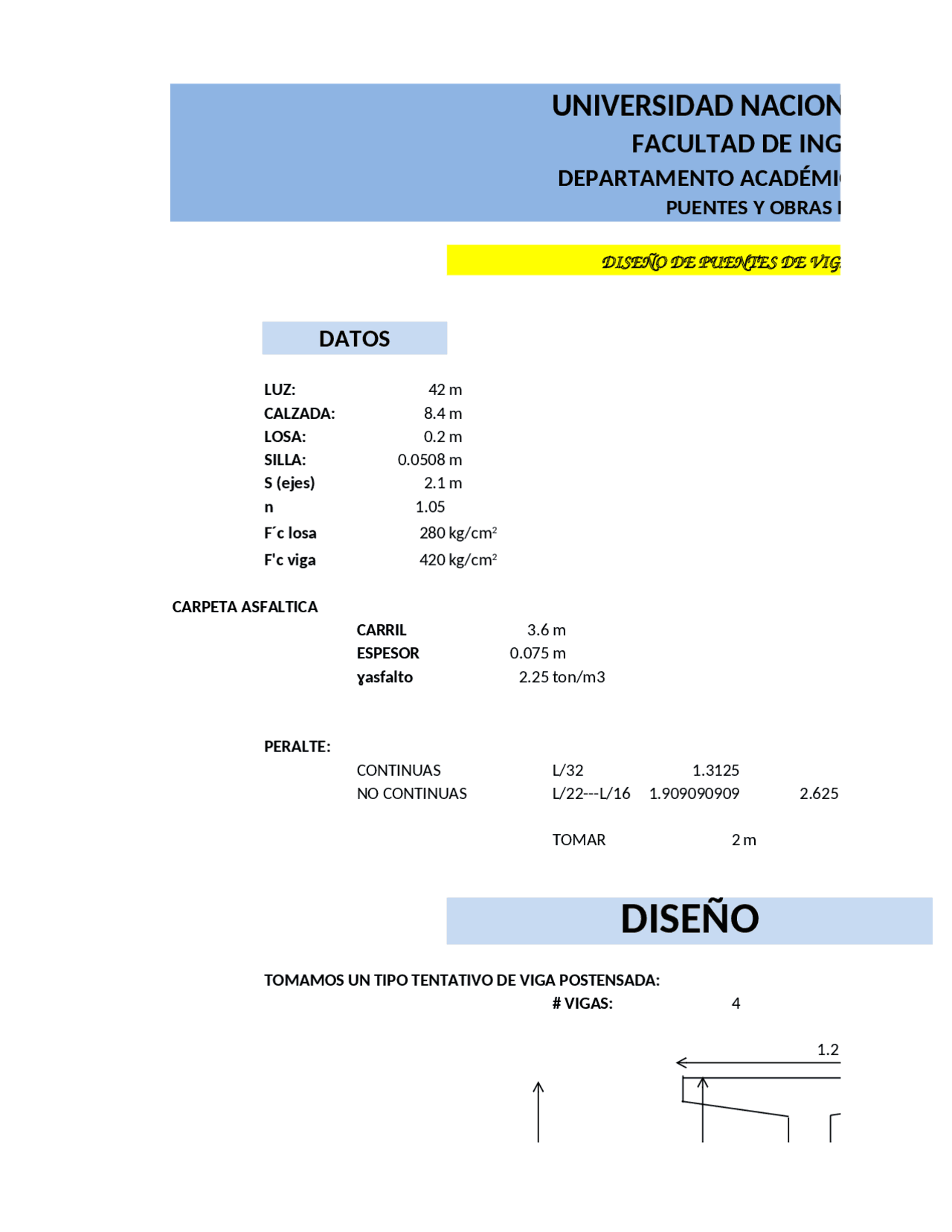

DATOS
LUZ: 42 m CALZADA: 8.4 m LOSA: 0.2 m SILLA: 0.0508 m S (ejes) 2.1 m n 1. F´c losa 280 F'c viga 420 CARPETA ASFALTICA CARRIL 3.6 m ESPESOR 0.075 m ɣasfalto 2.25 ton/m PERALTE: CONTINUAS L/32 1. NO CONTINUAS L/22---L/16 1.909090909 2. TOMAR 2 m
DISEÑO
TOMAMOS UN TIPO TENTATIVO DE VIGA POSTENSADA:
# VIGAS: 4
kg/cm^2 kg/cm^2
VIGA DIAFRAGMA
h= 1.7 m b= 0.2 m SILLA
VEREDA b 0.6 m h 0.25 m VARANDA Wlineal 0.15 ton/m METRADO DE CARGAS DC (losa) 1.008 ton/m SILLA 0.146304 ton/m VIGA 1.722 ton/m VEREDAS 0.18 ton/m BARANDAS 0.075 ton/m DC 3.131304 ton/m V. DIAFRAGMA 1.5504 ton CARPETA ASFALTICA 0.30375 ton/m CARGA VEHICULAR MCdeD: 303.824 ton-m McardeD: 209.916 ton-m MHL-93 513.74 ton-m CALCULO FACTOR DE DSITRIBUCION
VERIFICACION DE LOS ESFUERZOS FIBRARIOS
F´c 420 F'ci 0.8f´c 336 Fci 0.55F'ci 184. Fti 0.8√F'ci 14. Pi 843.703004 ton e 81.9 mm r2 5341. AL INICIO Ftop -37.9724941 OK fbottom -200.676523 NOPASA REDUCIR Pi % 90 CASTIGAR A Pi EN DICHO PORC NUEVO Pi 759. Ftop -43.9111678 OK fbottom -170.494299 OK SECCION COMPUESTA(servicio) A Y AY LOSA 3429.28564 215.08 737570. SILLA 609.6 202.54 123468. VIGA 7163 101.9 729909. ΣAY 1590948. ŷ 142. NUEVOS MODULOS ELASTICOS Stc 846754. Stb 495174. M'DC 343. ɣ 0. M'DC 645. ESFUERZOS FIBRARIOS FINALES kg/cm^2 kg/cm^2 kg/cm^2 kg/cm^2 kg/cm^2 kg/cm^2 kg/cm^2 kg/cm^2 cm^3 cm^3
CARGA MUERTA
Ftop -52.413 OK fbottom -46.891 OK
CARGA TOTAL
Ftop -144.16 OK Fbottom 27.9731 OK kg/cm^2 kg/cm^2 kg/cm^2 kg/cm 2
St 390000000 Wd 1.722 t/m Ct 0.981 m Cp 1.019 m d 2 m Md 379.701 ton-m MDC 723.010932 ton-m 66.976875 ton-m mm^3
ksi mm NO ENTRA NO ENTRA OK
