Distribución granulometrica en tamizaje, procesamiento de minerales.
Tipo: Ejercicios
1 / 11
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

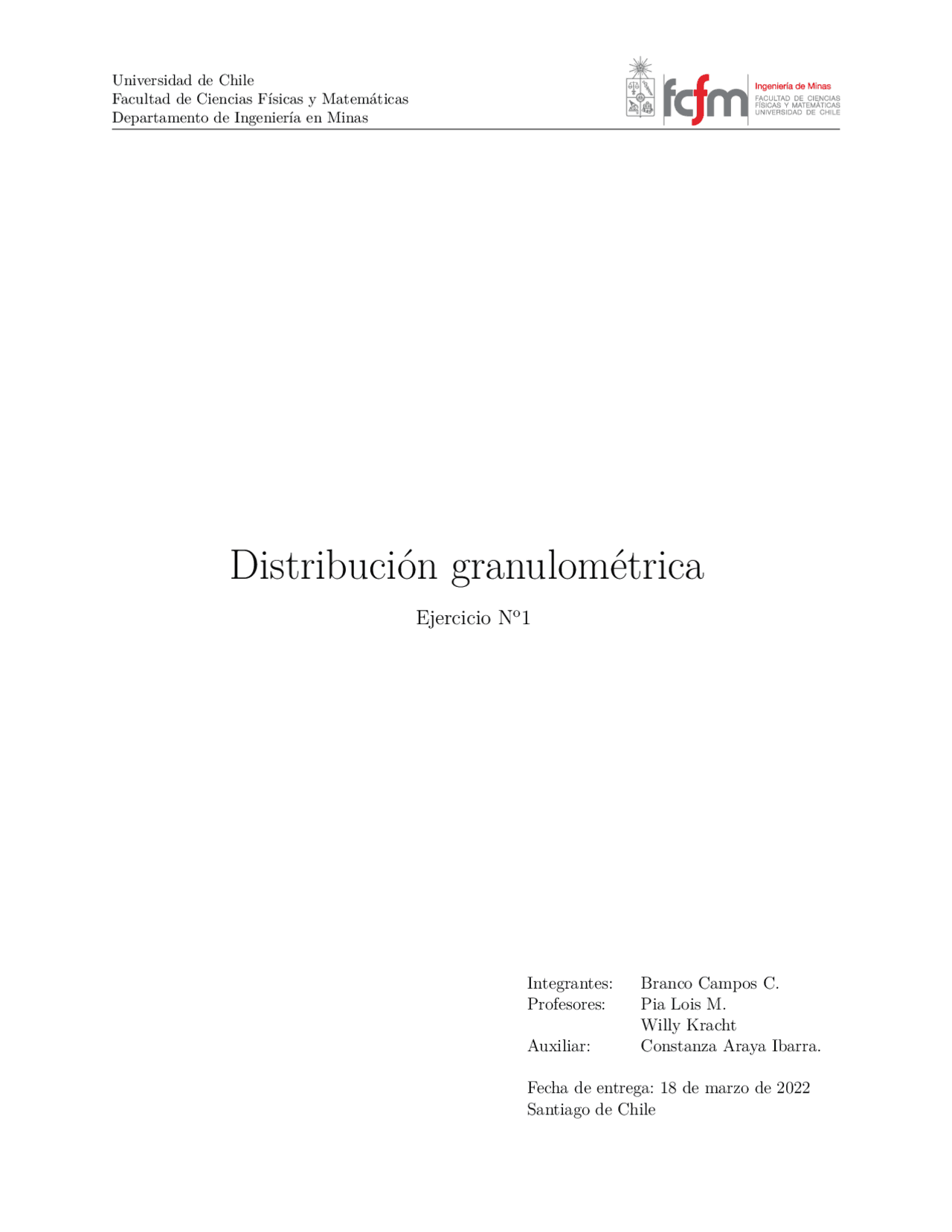

Universidad de Chile Facultad de Ciencias Físicas y Matemáticas Departamento de Ingeniería en Minas
Integrantes: Branco Campos C. Profesores: Pia Lois M. Willy Kracht Auxiliar: Constanza Araya Ibarra.
Fecha de entrega: 18 de marzo de 2022 Santiago de Chile
Resultados 2
Utilizando la distribución de Gaudin-Schumann expresado en la ecuación 8 e imponiendo que el valor máximo que se puede alcanzar es un 100 % y el ultimo valor 0 se calcula la fracción acumulada, al igual que con la muestra B utilizando las ecuaciones 5 y 7 se calcula el Fo y fi respectivamente.
Fu ( x ) = (
x K
) m^ (8)
. Con: - (^) K : tamaño máximo - (^) m : amplitud de distribución(pendiente)
1.3. Pregunta C
Primero se debe calcular el error entre la frecuencia acumulada de la distribución y la masa, posteriormente calcular la suma de los cuadrados de los errores que se utilizaran como función objetivo a minimizar con la herramienta solver, se deben tomar como valores a variar el tamaño característico y el n.
1.4. Pregunta D
En primera instancia se debe calcular la masa de la muestra A mediante la ecuación 3, luego se debe calcular la masa de la muestra C como la suma de ambas muestras y repitiendo los pasos para calcular la frecuencia retenida y acumulada utilizando la masa de la muestra se obtiene la distribución granulométrica de la muestra C. Buscando un comportamiento lineal se aplica logaritmo a la frecuencia acumulada y tamaño para el gráfico de lineas correspondiente a las tres distintas muestras.
1.5. Pregunta E
Para el calculo del P50 y P80 para la muestra C se utiliza la formula de pendiente expresada en la ecuación 9, estas igualan las pendientes en distintos puntos que se encuentren dentro del rango asociado, es posible igualar las pendientes debido a que al aplicar logaritmo se obtiene una recta, de esta forma es posible despejar el P50 y P80.
m =
y 2 − y 1 x 2 − x 1
2. Resultados
2.1. Pregunta A
Los valores de la pérdida y variación porcentual de la muestra B se muestran en la figura 1.
Resultados 3
Figura 1: Perdida de la muestra B.
2.2. Pregunta B
Los valores de las fracciones retenida y acumulada de las muestra A se encuentran expresados en la figura 2.
Figura 2: Distribución Granulométrica Muestra A.
Para la muestra B se obtienen las fracciones mediante la masa y distribución de la muestra expresadas en la figuras 3 y 4 respectivamente.
Figura 3: Distribución Granulométrica Muestra B por masa.
Resultados 5
Figura 6: Distribución Granulométrica Muestra C.
Los gráficos para cada muestra se pueden observar en las figuras 7, 8, 9 y 10.
Figura 7: Gráfico Muestra A.
Resultados 6
Figura 8: Gráfico Muestra B.
Figura 9: Gráfico Muestra B ajustado.
Análisis 8
3. Análisis
3.1. Pregunta A
Se tiene una perdida de 8,8 gramos lo cual puede estar asociado a fallas en las mediciones al momento de pesar la muestra o no tener un sistema completamente cerrado, esta perdida equivale a una variación porcentual de 4,28 %.
3.2. Pregunta B
Se puede observar una diferencia entre las frecuencias calculadas para la muestra B para la masa y distribución, es posible ver en la figura 4 que la frecuencia acumulada para la distribución es ma- yor en todos sus valores, esto quiere decir que para la distribución se tiene un mayor porcentaje de mineral que pasa a un cierto tamaño.
Observando la distribución granulométrica de la muestra A y comparándola con la de la muestra B se puede notar que la frecuencia acumulada de la primera es mayor en todos los tamaños a comparación de la muestra B, por lo cual para la muestra A se tiene un mayor porcentaje de mineral que pasa a un cierto tamaño.
3.3. Pregunta C
Al realizar el respectivo ajuste el tamaño característico y el n aumentaron su valor, de esta forma la frecuencia acumulada disminuyó para todos los tamaños, se puede observar la comparación entre el ajuste de curva para la muestra B con la curva original en las figuras 8 y 9, en donde se puede ver que el ajuste de curva genera un aumento de la pendiente a lo largo del gráfico.
3.4. Pregunta D
Al analizar la distribución granulometrica de la muestra C es posible ver que la masa es mayor a comparación de las otras muestras debido a que esta es la muestra conjunta entre A y B, además se cumplen las mismas condiciones para las muestras A y B, debido a que el último valor de Fo es 100,00 % y el de la Fu 0 %, además que la primera celda de fi coincide con la del Fo , concluyendo que se valida la tabla de valores.
Al aplicar el logaritmo a los gráficos se obtiene un comportamiento lineal para las distintas mues- tras.
3.5. Pregunta E
Al observar la tabla 2 y 3 es posible ver que el P80 es mayor al P50 lo cual es acertado, además los valores de P50 y P80 deben estar dentro del rango de tamaño, lo cual también es acertado para ambas muestra que se puede observar a continuación.
Análisis 9
Al cumplirse las condiciones mencionadas es posible validar el resultado para ambas muestras.
