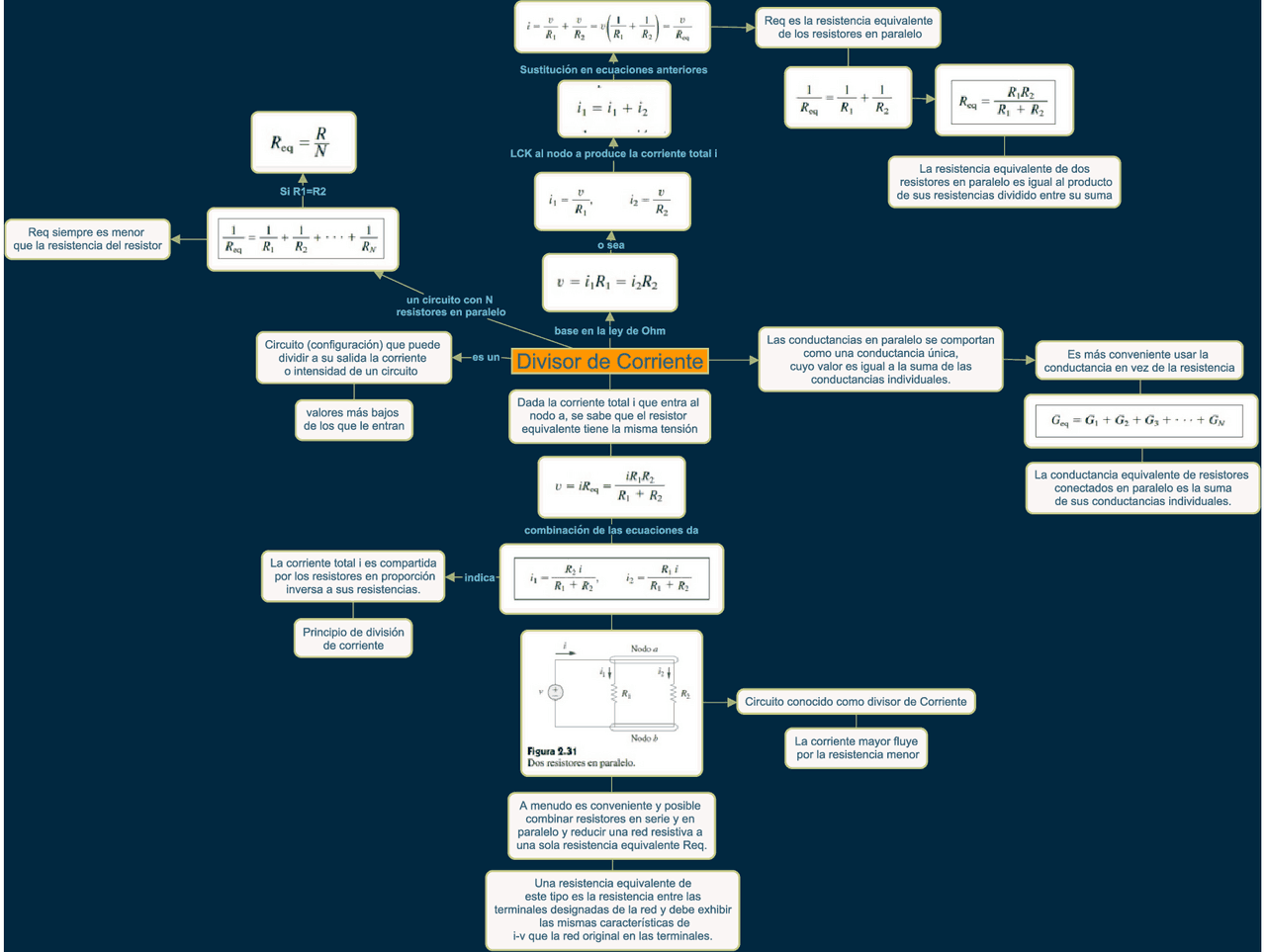

Circuito (configuración) que puede dividir a su salida la corriente O intensidad de un circuito valores más bajos de los que le La corriente total ¡ es compartida por los resistores en inversa a s lo de división de corriente Sustitución en ecuaciones anteriores LCK al nodo a produce la corriente total ¡ base en la ley de Ohm Divisor de Corriente Dada la corriente total ¡ que entra al nodo a, se sabe que el resistor equivalente tiene la misma tensión Figura 2.31 Dos resist A menudo es conveniente y posible combinar resistores en serie y en paralelo y reducir una red resistiva a una sola resistencia equivalente Req Una resistencia equivalente de este tipo es la resistencia entre las terminales designadas de la red y debe exhibir las mismas características de que la red original en las terminales Req es la resistencia equivalente en paralelo La resistencia equivalente de dos resistores en paralelo es igual al producto de sus resistencias dividido entre su suma Las conductancias en paralelo se comportan como una conductancia única, cuyo valor es igual a la suma de conductancias individuales. Es más conveniente usar la conductancia en vez de la resistencia >onductancia equivalente de conectados en paralelo es la suma de sus conductancias individuales. Circuito conocido como divisor de Corrient La corriente mayor fluye por la resistencia menor
