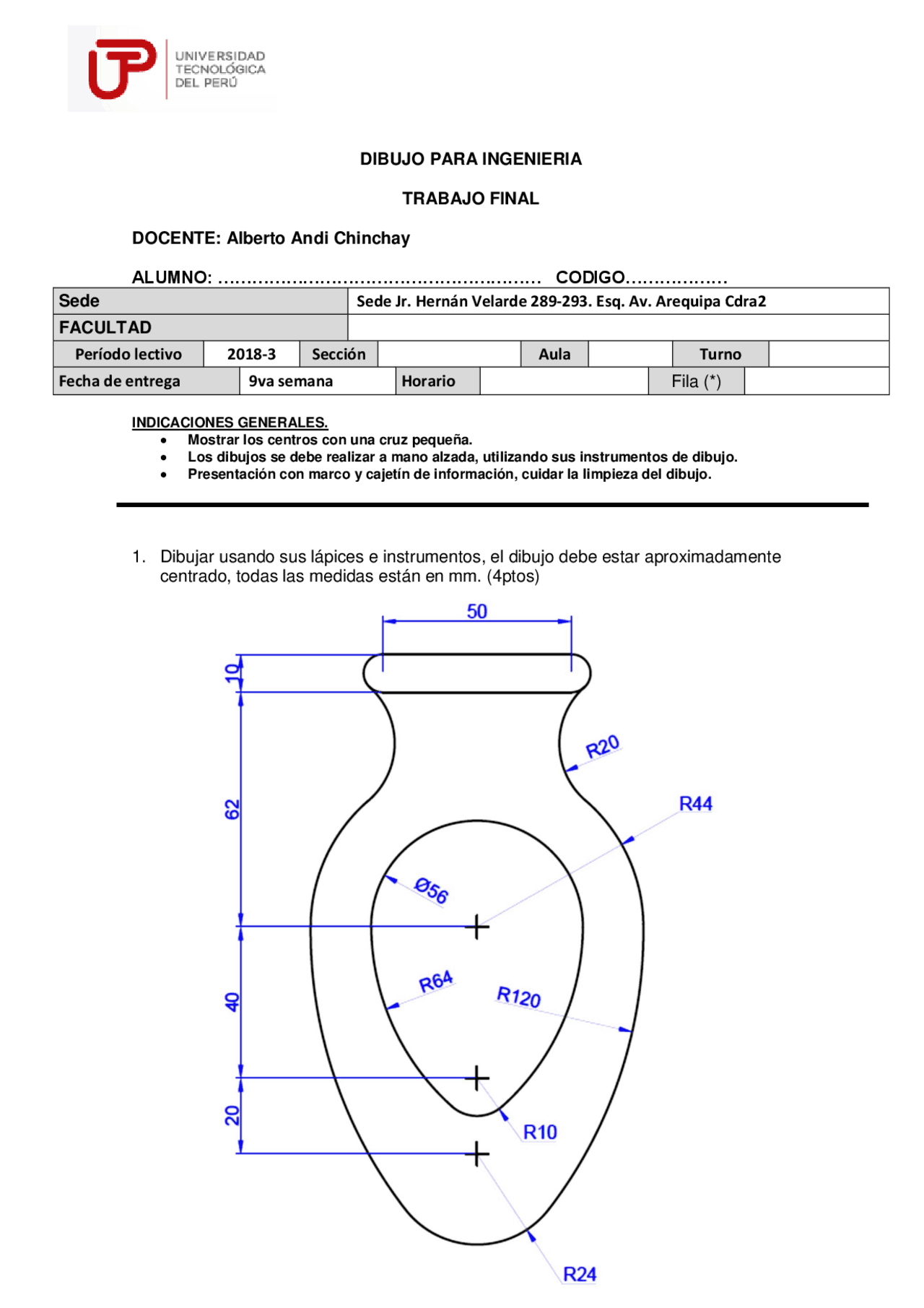

DIBUJO PARA INGENIERIA

TRABAJO FINAL

DOCENTE: Alberto Andi Chinchay

ALUMNO: ………………………………………………… CODIGO………………

INDICACIONES GENERALES.  Mostrar los centros con una cruz pequeña.  Los dibujos se debe realizar a mano alzada, utilizando sus instrumentos de dibujo.  Presentación con marco y cajetín de información, cuidar la limpieza del dibujo.

  1. Dibujar usando sus lápices e instrumentos, el dibujo debe estar aproximadamente centrado, todas las medidas están en mm. (4ptos)

Sede Sede Jr. Hernán Velarde 289-293. Esq. Av. Arequipa Cdra

FACULTAD

Período lectivo 2018 - 3 Sección Aula Turno

Fecha de entrega 9va semana Horario Fila (*)

  1. Dado el isométrico modelar en 3D y encontrar las 3 vistas principales (frontal, lateral izquierda y superior) usando el sistema EUROPEO del siguiente sólido. (3 ptos)

FRONTAL

  1. Dibujar el isométrico en escala natural a partir de las vistas correspondientes. Todas las medidas están en mm. (3 ptos)
  2. Dibujar el isométrico en escala natural a partir de las vistas correspondientes. Todas las medidas están en mm. (3 ptos)

DIBUJOS AUTOCAD (4ptos)

Dibujar utilizando los comandos de AutoCAD los siguientes dibujos, crear las siguientes capas

CAPA DIBUJO 0.40mm White Continous CAPA LINEAS AUX 0.05 mm. Cyan CENTER CAPA CENTRO 0.05 mm Green CENTER CAPA COTAS 0.05mm Blue Continous CAPA SOMBRA 0.20mm. Red Continous La presentación de los archivos debe ser vía digital donde se revisaran el día de la presentación final.

Los dibujos se deben presentar acotados, tal como se ven en las figuras.
