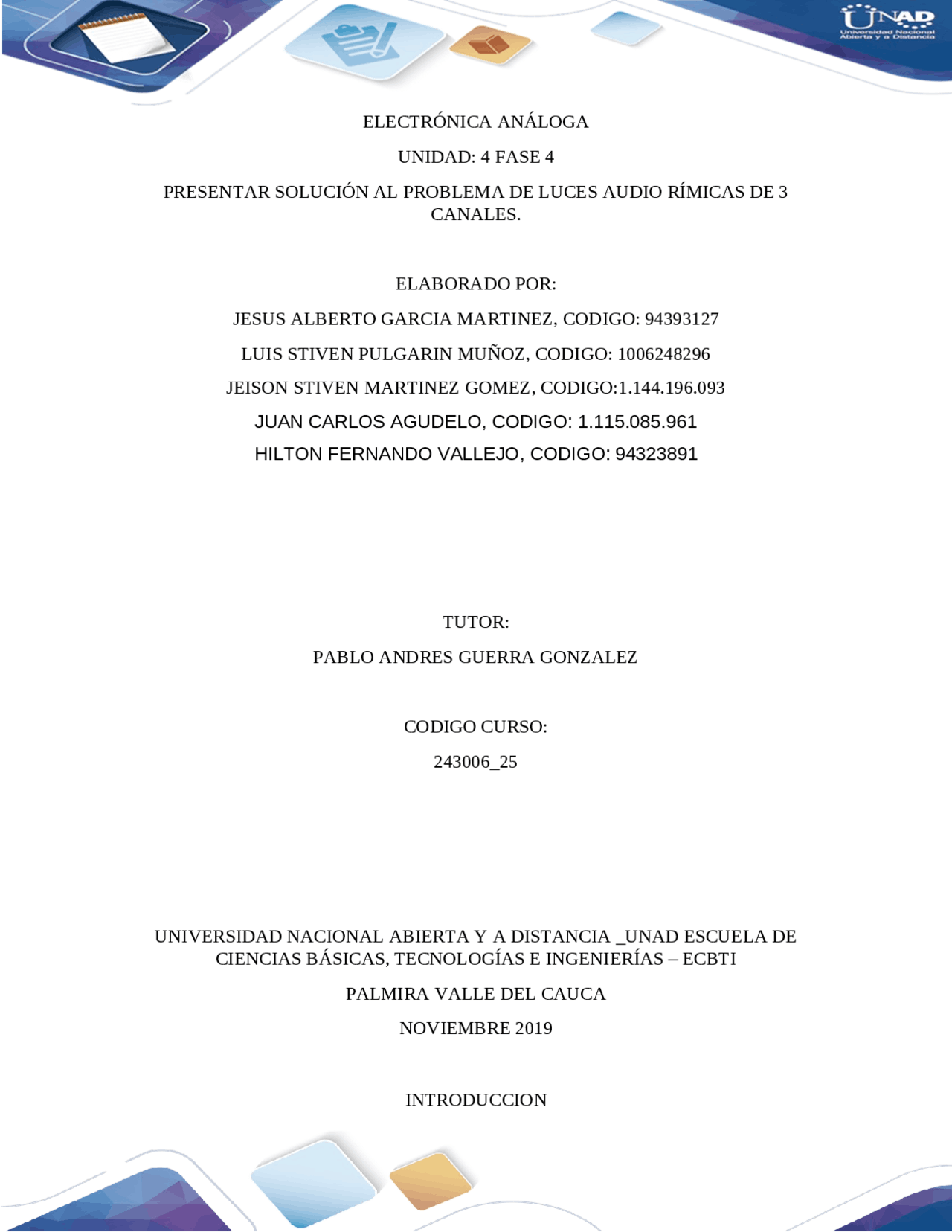

ELECTRÓNICA ANÁLOGA
UNIDAD: 4 FASE 4
PRESENTAR SOLUCIÓN AL PROBLEMA DE LUCES AUDIO RÍMICAS DE 3
CANALES.
ELABORADO POR:
JESUS ALBERTO GARCIA MARTINEZ, CODIGO: 94393127
LUIS STIVEN PULGARIN MUÑOZ, CODIGO: 1006248296
JEISON STIVEN MARTINEZ GOMEZ, CODIGO:1.144.196.
JUAN CARLOS AGUDELO, CODIGO: 1.115.085.
HILTON FERNANDO VALLEJO, CODIGO: 94323891
TUTOR:
PABLO ANDRES GUERRA GONZALEZ
CODIGO CURSO:
243006_
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA _UNAD ESCUELA DE
CIENCIAS BÁSICAS, TECNOLOGÍAS E INGENIERÍAS – ECBTI
PALMIRA VALLE DEL CAUCA
NOVIEMBRE 2019
INTRODUCCION
Las luces rítmicas son aquel tipo de iluminación muy comunes en lugares como clubes discotecas permitiendo encenderse al ritmo de la música, de esta manera se logra según los sonidos grabas agudos y medios activar unos colores diferentes de las luces dando una visualización rítmica de las luces con la música o los sonidos. El presente trabajo da el desarrollo de una serie de ejercicios constituidos de manera jerárquica para cada uno de los estudiantes y permitir el desarrollo de manera colaborativa con el fin de optimizar conocimientos y alcanzar grandes conocimientos. Desarrollo de actividad
El circuito representado es un circuito de luces audio rítmicas, este circuito tiene una entrada de audio, está construido con tres amplificadores operacionales, cada uno configurado con un filtro para que sol permita el paso de determinada frecuencia y encendiendo a su salida un led, la frecuencia de corte de cada filtro es calculada para tener los rangos de acción de cada filtro, dependiendo de si la frecuencia está en el rango de acción de cada filtro y su amplificador operacional se prende el correspondiente led. Empezando tenemos un amplificador operacional lm 324; U1A en modo no inversor su configuración es la de un filtro pasa bajas activo de segundo orden tipo sallen key este enciende el led azul cuando las frecuencias son bajas. Configurado con resistencias y capacitores para determinar el filtro, esta configuración solo permite el paso de frecuencias menores a su frecuencia de corte. Pasando con la segunda configuración contamos con un amplificador operacional lm 324; U1B está configurado como un filtro pasa banda con retroalimentación múltiple el cual el cual enciende un led verde cuando hay frecuencias medias los filtros pasa bandas son la combinación de un filtro pasa bajas y un pasa, por este motivo tiene dos frecuencias de corte que crean un rango de acción del filtro. El amplificador en modo no inversor, esta configuración permite el paso de un rango determinado de frecuencias. El último integrado tiene una configuración de filtro pasa altas activo de segundo orden o de tipo Sallen Key, este enciende un led rojo cuando las frecuencias son configuradas en modo no inversor, las frecuencias que pasen por este amplificador están por encima de la frecuencia de corte. Para calcular las frecuencias de corte de cada uno de los amplificadores operacionales se debe tener en cuenta el espectro en frecuencias el cual trabajara el circuito, lo ideal es que la frecuencia de corte del filtro pasa bandas que está ubicado sobre el amplificador U2, tenga como frecuencia mínima la frecuencia de corte del filtro pasa bajas y como máximo la frecuencia de corte de la pasa alta. 2.) Argumentación teórica. -Estudiante 1: Identifique el tipo de filtro activo construido con el amp op U1:A, calcule el valor de R para exista una respuesta Butterworth y la frecuencia de corte fc1. El tipo de filtro en el cual está configurado el primer amplificador es sallen key. R 1 R 2
R 1
R 1 =0.586∗ 1000 Ω
R 1 = 586 Ω
fc =
2 π ∗ R ∗ C fc =
2 π ∗ 1000 Ω ∗0,000001 F fc =159,1 5
- Estudiante 2: Identifique el tipo de filtro activo construido con el amp op U1:C, calcule el valor de R para exista una respuesta Butterworth y la frecuencia de corte fc2 usando como valores de C6 y C5 = 0.1uF. el filtro activo construido por el amplificador U1C es un filtro pasa altas de segundo orden ya que está conformado por 2 polos es decir dos resistencias dos capacitores Para obtener una respuesta Butterworth el factor de amortiguamiento relativo DF debe ser de 1. R 8 R 6
= 2 - DF = 2 – 1.414 =0.
R 8
R 6
Q =0,
fo = 506 Hz R 5 =
Q
2 π f (^) 0 C A 0
2 π ( 506 Hz ) ( 0.01 uF ) ( 0.06125) = 180 kΩΩ R 11 =
Q
π f (^) 0 C
π ( 506 Hz ) ( 0.01 uF ) = 22 kΩ Ω R 12 =
Q
2 π f 0 C ( 2 Q^2 − A 0 )
2 π ( 506 Hz ) ( 0.01 uF ) [ 2 ( 0.35)^2 −0.06125 ]
= 60 kΩ Ω
3. Solución. Amplitud de la señal de salida del amplificador U1: A, U1:B y U1:C para una señal sinusoidal de entrada de 100Hz, 500Hz y 3Khz a 5Vp de amplitud. Amplitud de la señal de salida del amplificador 100Hz 5Vp de amplitud Amplitud de la señal de salida del amplificador 500Hz 5Vp de amplitud
mplitud de la señal de salida del amplificador 3 Khz 5Vp de amplitud Conclusiones Comprendimos el uso y la aplicación de los filtros activos en diferentes objetos electrónicos. Comprendimos el uso que se le puede dar a cada uno de los componentes que conforma un amplificador y de esta manera lograr sacar el mejor provecho de cada uno de sus componentes, y tener el conocimiento para que logremos entregar un buen componente para el uso de la vida cotidiana, entendiendo que algunos componentes electrónicos sin la incorporación de estos amplificadores complicarían más su uso. Anexos
- Participante estudiante
- Participante estudiante
- participante estudiante 3 y
participante estudiante 5 REFERENCIAS BIBLIOGRÁFICAS Gonzalez, J. Moreno, A. (2009). Circuitos electrónicos aplicados con amplificadores operacionales: teoría y problemas (pp. 87-113). Recuperado de http://bibliotecavirtual.unad.edu.co:2077/lib/unadsp/reader.action? ppg=90&docID=10740973&tm= Pontes, M. Montilla, F. Batallas, E. (2010). Electrónica Analógica Discreta (pp. 359-398). Instituto Politécnico Nacional. Recuperado de http://bibliotecavirtual.unad.edu.co:2077/lib/unadsp/reader.action? ppg=376&docID=10365232&tm= Imaker, T. (Productor). (2016). OVI Filtro analógico de butterworth de orden superior. [Video] Recuperado de https://www.youtube.com/watch?v=VtdY8q- k55Y
