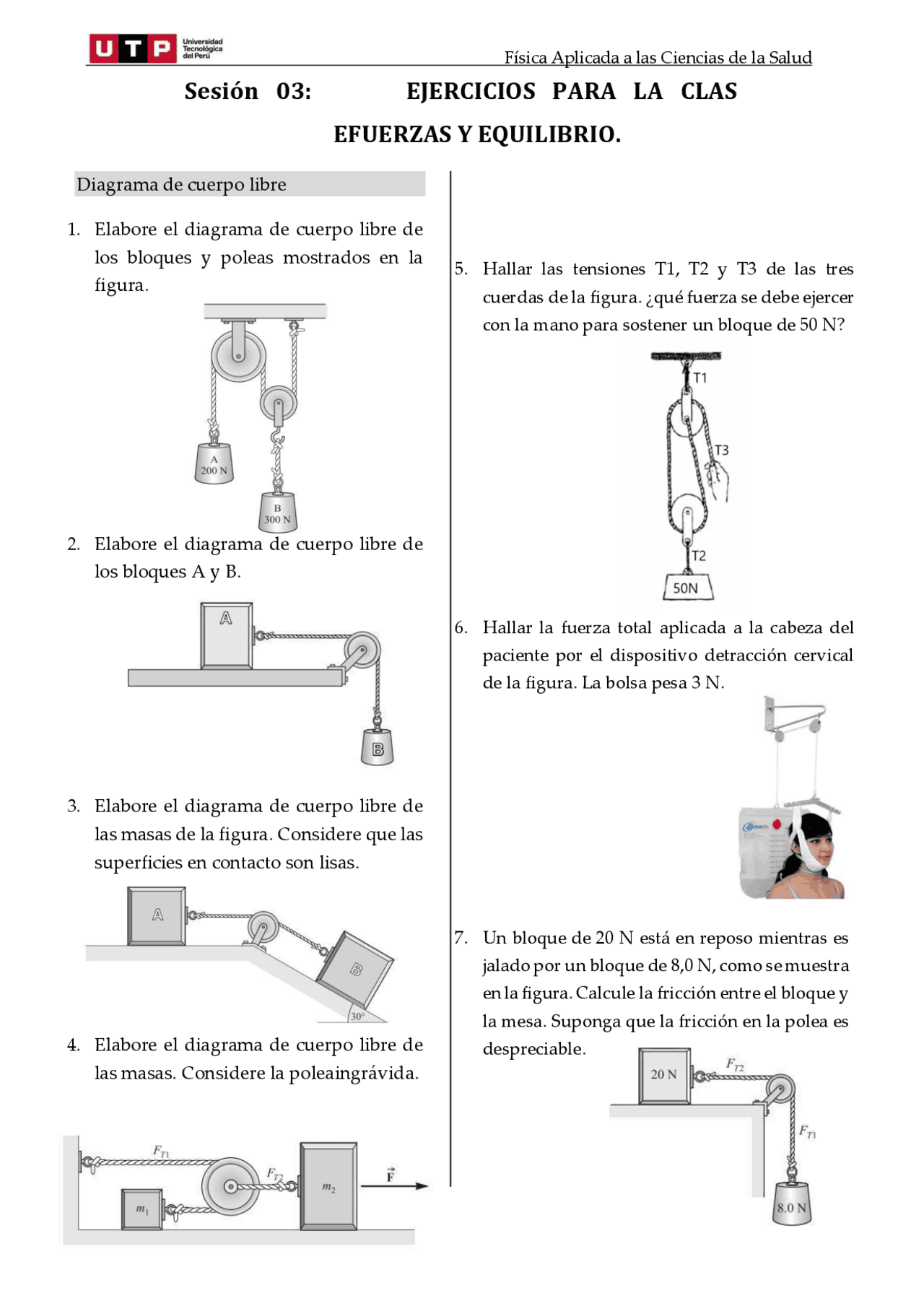

Física Aplicada a las Ciencias de la Salud
Diagrama de cuerpo libre
1. Elabore el diagrama de cuerpo libre de
los bloques y poleas mostrados en la
figura.
2. Elabore el diagrama de cuerpo libre de
los bloques A y B.
3. Elabore el diagrama de cuerpo libre de
las masas de la figura. Considere que las
superficies en contacto son lisas.
4. Elabore el diagrama de cuerpo libre de
las masas. Considere la poleaingrávida.
5. Hallar las tensiones T1, T2 y T3 de las tres
cuerdas de la figura. ¿qué fuerza se debe ejercer
con la mano para sostener un bloque de 50 N?
6. Hallar la fuerza total aplicada a la cabeza del
paciente por el dispositivo detracción cervical
de la figura. La bolsa pesa 3 N.
7. Un bloque de 20 N está en reposo mientras es
jalado por un bloque de 8,0 N, como se muestra
en la figura. Calcule la fricción entre el bloque y
la mesa. Suponga que la fricción en la polea es
despreciable.
Sesión 03: EJERCICIOS PARA LA CLAS
EFUERZAS Y EQUILIBRIO.
