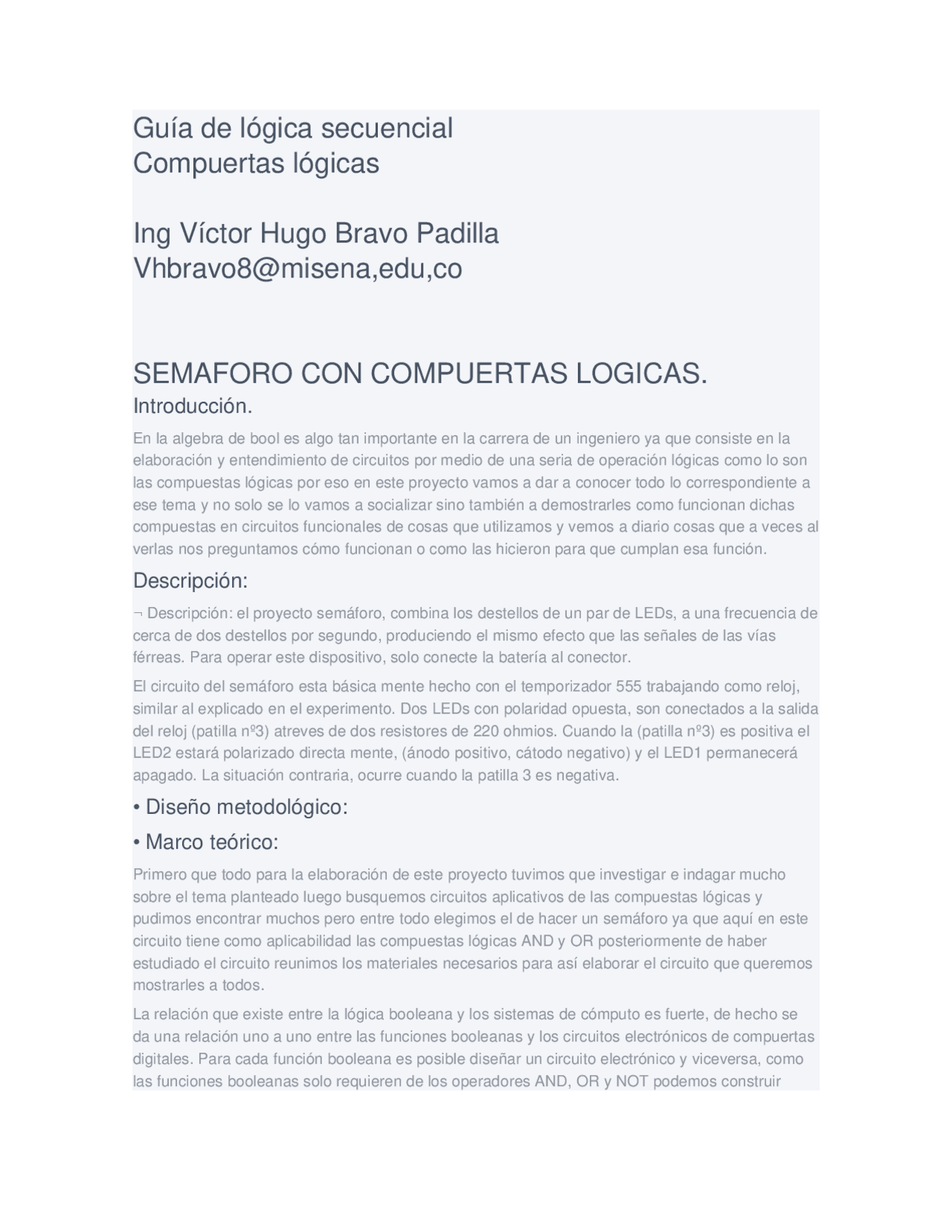

Guía de lógica secuencial
Compuertas lógicas
Ing Víctor Hugo Bravo Padilla
Vhbravo8@misena,edu,co
SEMAFORO CON COMPUERTAS LOGICAS.
Introducción.
En la algebra de bool es algo tan importante en la carrera de un ingeniero ya que consiste en la
elaboración y entendimiento de circuitos por medio de una seria de operación lógicas como lo son
las compuestas lógicas por eso en este proyecto vamos a dar a conocer todo lo correspondiente a
ese tema y no solo se lo vamos a socializar sino también a demostrarles como funcionan dichas
compuestas en circuitos funcionales de cosas que utilizamos y vemos a diario cosas que a veces al
verlas nos preguntamos cómo funcionan o como las hicieron para que cumplan esa función.
Descripción:
Descripción: el proyecto semáforo, combina los destellos de un par de LEDs, a una frecuencia de
cerca de dos destellos por segundo, produciendo el mismo efecto que las señales de las vías
férreas. Para operar este dispositivo, solo conecte la batería al conector.
El circuito del semáforo esta básica mente hecho con el temporizador 555 trabajando como reloj,
similar al explicado en el experimento. Dos LEDs con polaridad opuesta, son conectados a la salida
del reloj (patilla nº3) atreves de dos resistores de 220 ohmios. Cuando la (patilla nº3) es positiva el
LED2 estará polarizado directa mente, (ánodo positivo, cátodo negativo) y el LED1 permanecerá
apagado. La situación contraria, ocurre cuando la patilla 3 es negativa.
• Diseño metodológico:
• Marco teórico:
Primero que todo para la elaboración de este proyecto tuvimos que investigar e indagar mucho
sobre el tema planteado luego busquemos circuitos aplicativos de las compuestas lógicas y
pudimos encontrar muchos pero entre todo elegimos el de hacer un semáforo ya que aquí en este
circuito tiene como aplicabilidad las compuestas lógicas AND y OR posteriormente de haber
estudiado el circuito reunimos los materiales necesarios para así elaborar el circuito que queremos
mostrarles a todos.
La relación que existe entre la lógica booleana y los sistemas de cómputo es fuerte, de hecho se
da una relación uno a uno entre las funciones booleanas y los circuitos electrónicos de compuertas
digitales. Para cada función booleana es posible diseñar un circuito electrónico y viceversa, como
las funciones booleanas solo requieren de los operadores AND, OR y NOT podemos construir
pf3

Vista previa parcial del texto

¡Descarga Documento escrito de programacion y más Monografías, Ensayos en PDF de Tecnología solo en Docsity!

Guía de lógica secuencial

Compuertas lógicas

Ing Víctor Hugo Bravo Padilla

Vhbravo8@misena,edu,co

SEMAFORO CON COMPUERTAS LOGICAS.

Introducción.

En la algebra de bool es algo tan importante en la carrera de un ingeniero ya que consiste en la elaboración y entendimiento de circuitos por medio de una seria de operación lógicas como lo son las compuestas lógicas por eso en este proyecto vamos a dar a conocer todo lo correspondiente a ese tema y no solo se lo vamos a socializar sino también a demostrarles como funcionan dichas compuestas en circuitos funcionales de cosas que utilizamos y vemos a diario cosas que a veces al verlas nos preguntamos cómo funcionan o como las hicieron para que cumplan esa función.

Descripción:

 Descripción: el proyecto semáforo, combina los destellos de un par de LEDs, a una frecuencia de cerca de dos destellos por segundo, produciendo el mismo efecto que las señales de las vías férreas. Para operar este dispositivo, solo conecte la batería al conector. El circuito del semáforo esta básica mente hecho con el temporizador 555 trabajando como reloj, similar al explicado en el experimento. Dos LEDs con polaridad opuesta, son conectados a la salida del reloj (patilla nº3) atreves de dos resistores de 220 ohmios. Cuando la (patilla nº3) es positiva el LED2 estará polarizado directa mente, (ánodo positivo, cátodo negativo) y el LED1 permanecerá apagado. La situación contraria, ocurre cuando la patilla 3 es negativa.

• Diseño metodológico:

• Marco teórico:

Primero que todo para la elaboración de este proyecto tuvimos que investigar e indagar mucho sobre el tema planteado luego busquemos circuitos aplicativos de las compuestas lógicas y pudimos encontrar muchos pero entre todo elegimos el de hacer un semáforo ya que aquí en este circuito tiene como aplicabilidad las compuestas lógicas AND y OR posteriormente de haber estudiado el circuito reunimos los materiales necesarios para así elaborar el circuito que queremos mostrarles a todos. La relación que existe entre la lógica booleana y los sistemas de cómputo es fuerte, de hecho se da una relación uno a uno entre las funciones booleanas y los circuitos electrónicos de compuertas digitales. Para cada función booleana es posible diseñar un circuito electrónico y viceversa, como las funciones booleanas solo requieren de los operadores AND, OR y NOT podemos construir

nuestros circuitos utilizando exclusivamente éstos operadores utilizando las compuertas lógicas homónimas Un hecho interesante es que es posible implementar cualquier circuito electrónico utilizando una sola compuerta, ésta es la compuerta NAND Para probar que podemos construir cualquier función booleana utilizando sólo compuertas NAND, necesitamos demostrar cómo construir un inversor (NOT), una compuerta AND y una compuerta OR a partir de una compuerta NAND, ya que como se dijo, es posible implementar cualquier función booleana utilizando sólo los operadores booleanos AND, OR y NOT. Para construir un inversor simplemente conectamos juntas las dos entradas de una compuerta NAND. Una vez que tenemos un inversor, construir una compuerta AND es fácil, sólo invertimos la salida de una compuerta NAND, después de todo, NOT ( NOT (A AND B)) es equivalente a A AND B. Por supuesto, se requieren dos compuertas NAND para construir una sola compuerta AND, nadie ha dicho que los circuitos implementados sólo utilizando compuertas NAND sean lo óptimo, solo se ha dicho que es posible hacerlo.

Diagrama esquemático.

  • Conclusión: Este trabajo nos sirvió para interiorizar nos y aprender de una manera adecuada como se realiza un proyecto de investigación para en un futuro tener una mejor noción a la hora de realizar una investigación, los pasos que se llevan a cabo y la forma correcta de para realizarlo, de esta manera tenemos un idea más formada del trabajo al cual se enfrenta un verdadero investigador. Al haber expuesto el proyecto de investigación de álgebra de bol nos pusimos en la tarea de aprender y buscar la forma en que se creaba un circuito utilizando las compuestas lógicas, como se manejaba, cuál era la mejor forma de presentar la información, perfeccionando la exposición del trabajo de la mejor manera posible. Esto hizo que adquiriéramos un conocimiento que, tiene mucho que ver con la materia que estamos desarrollando (matemática básica), nos enriquece en el conocimiento es este campo que es muy útil y hoy en día se emplea masivamente.

Esquema a diseñar:
