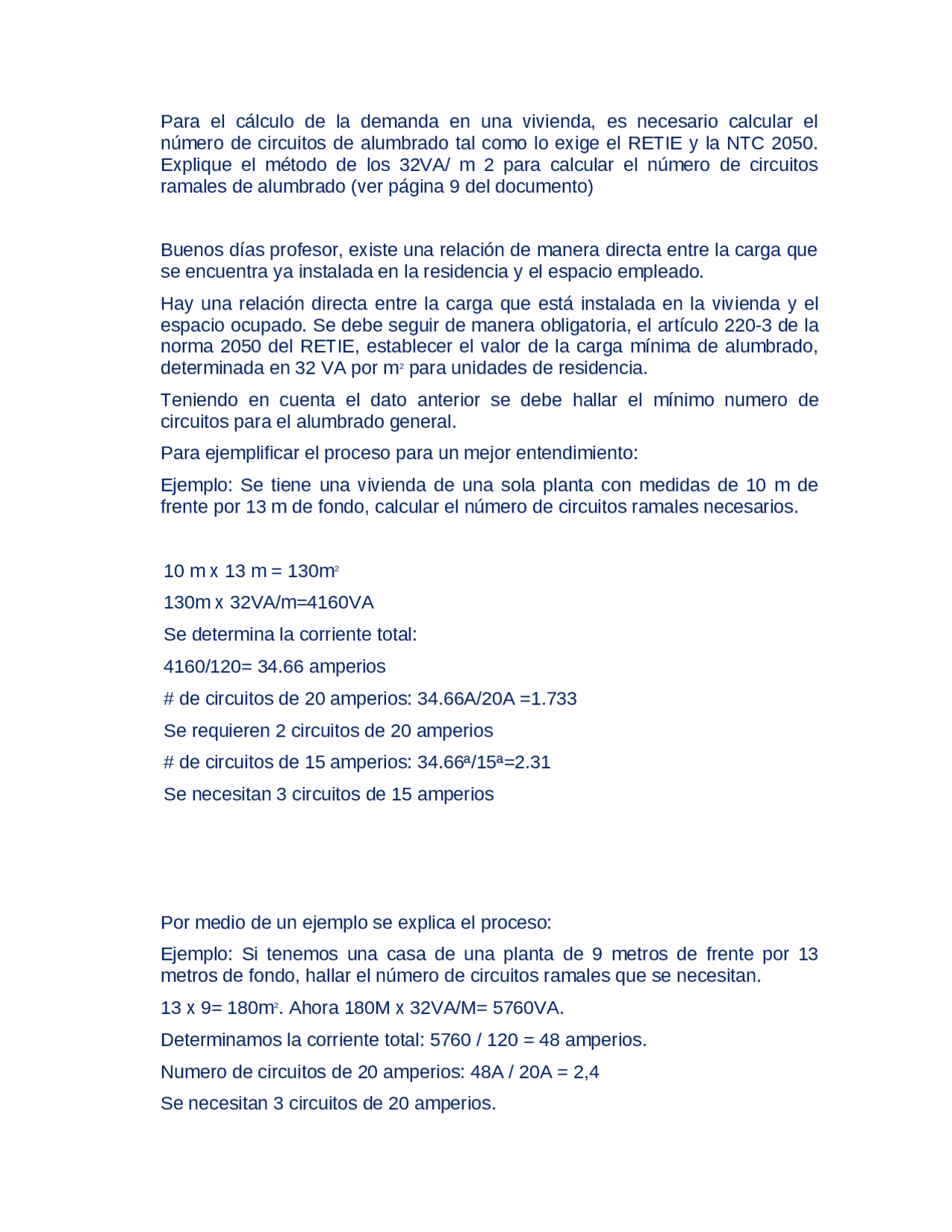

Para el cálculo de la demanda en una vivienda, es necesario calcular el
número de circuitos de alumbrado tal como lo exige el RETIE y la NTC 2050.
Explique el método de los 32VA/ m 2 para calcular el número de circuitos
ramales de alumbrado (ver página 9 del documento)
Buenos días profesor, existe una relación de manera directa entre la carga que
se encuentra ya instalada en la residencia y el espacio empleado.
Hay una relación directa entre la carga que está instalada en la vivienda y el
espacio ocupado. Se debe seguir de manera obligatoria, el artículo 220-3 de la
norma 2050 del RETIE, establecer el valor de la carga mínima de alumbrado,
determinada en 32 VA por m2 para unidades de residencia.
Teniendo en cuenta el dato anterior se debe hallar el mínimo numero de
circuitos para el alumbrado general.
Para ejemplificar el proceso para un mejor entendimiento:
Ejemplo: Se tiene una vivienda de una sola planta con medidas de 10 m de
frente por 13 m de fondo, calcular el número de circuitos ramales necesarios.
10 m x 13 m = 130m2
130m x 32VA/m=4160VA
Se determina la corriente total:
4160/120= 34.66 amperios
# de circuitos de 20 amperios: 34.66A/20A =1.733
Se requieren 2 circuitos de 20 amperios
# de circuitos de 15 amperios: 34.66ª/15ª=2.31
Se necesitan 3 circuitos de 15 amperios
Por medio de un ejemplo se explica el proceso:
Ejemplo: Si tenemos una casa de una planta de 9 metros de frente por 13
metros de fondo, hallar el número de circuitos ramales que se necesitan.
13 x 9= 180m2. Ahora 180M x 32VA/M= 5760VA.
Determinamos la corriente total: 5760 / 120 = 48 amperios.
Numero de circuitos de 20 amperios: 48A / 20A = 2,4
Se necesitan 3 circuitos de 20 amperios.
