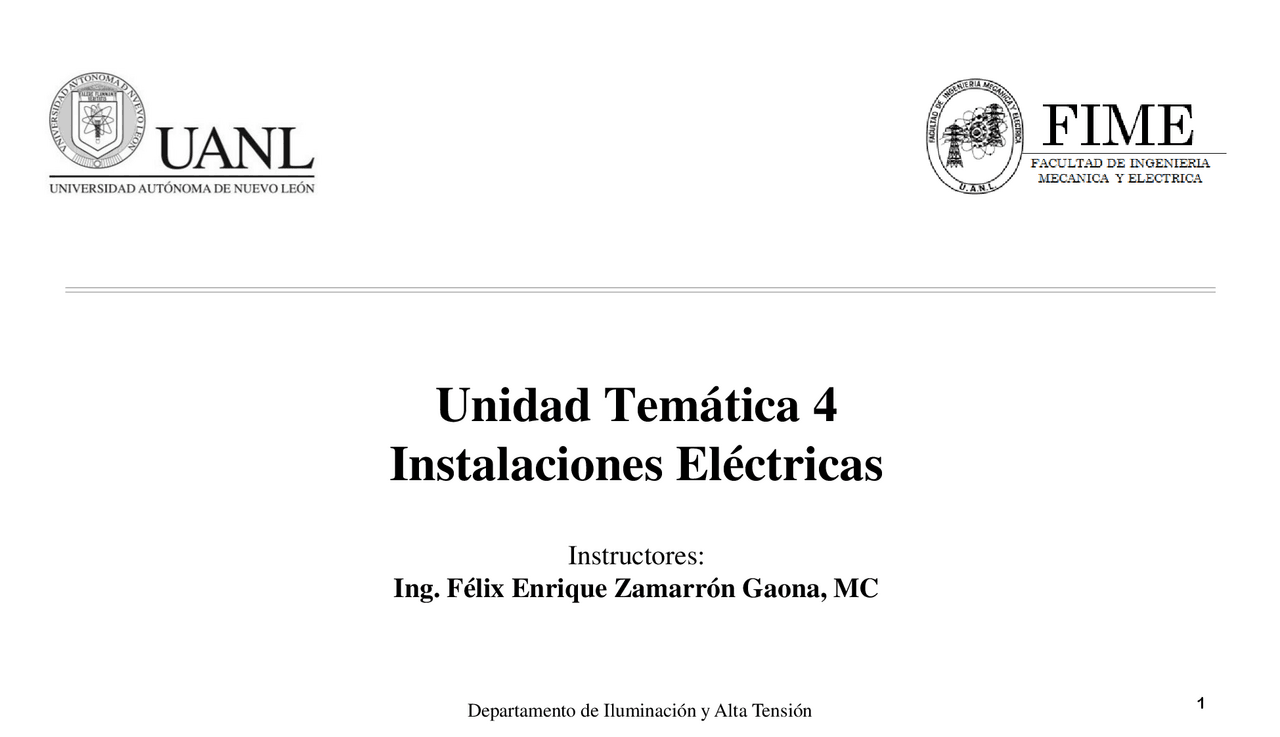

Unidad Temática 4
Instalaciones Eléctricas
Instructores:
Ing. Félix Enrique Zamarrón Gaona, MC
1
Departamento de Iluminación y Alta Tensión
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15

Vista previa parcial del texto

¡Descarga documentos de interes y más Guías, Proyectos, Investigaciones en PDF de Arquitectura Contemporánea solo en Docsity!

Unidad Temática 4

Instalaciones Eléctricas

Instructores:

Ing. Félix Enrique Zamarrón Gaona, MC

Centro de carga Equipo eléctrico cuya función es concentrar las cargas eléctricas para ser repartidas a través de circuitos derivados protegidos por un interruptor termomagnético. En ellos se concentra la energía con la que se abastecerá una instalación o cierto sector de la misma, y de ahí se ramifican los circuitos hacia los aparatos y equipos que se energizarán Figura. Centro de carga convencional tipo residencial e interruptores termomagnéticos de 1, 2 y 3 polos.

Construcción Los centros de carga constan de barras sólidas y macizas de cobre o aluminio para colocar los interruptores con los que se protegerán los circuitos derivados. Centro de carga

Centro de carga monofásico Sistema 1F-2H Centro de carga Centro de carga bifásico Sistema 2F-3H Centro de carga bifásico de 4 polos Sistema 2F-3H Centro de carga trifásico Sistema 3F-4H

Tableros de Distribución o Centros de carga Figura. Tipos de tableros de distribución. A) De interruptor principal B) De zapatas principales

Figura. Tipos de tableros de distribución. A) De interruptor principal B) De zapatas principales

Centros de carga QO Centros de carga QO Aplicación: Sistemas de corriente alterna, Servicio: 1 F - 3 H, 240 / 120 V~, 3 F - 4 H, 240 / 120 V~, Capacidad Interruptiva: 10 000 A para zapatas principales, 22 000 A para interruptor principal Principal: Monofásico: Zapatas principales – 30 , 70 A, 100 A, 120 A, 200 A, Interruptor principal: 100 A, Trifásico: Zapatas principales – 125 A, 200 A, Interruptor principal: 100 A, Derivados: Interruptores QO enchufables ¾” ancho, QO 15 - 70 A 1 , 2 , y 3 polos, QO 100 A 2 y 3 Polos, Gabinetes: NEMA Tipo 1 (usos generales), NEMA Tipo 3 R (a prueba de lluvia).

Conexionado de un tablero de distribución. Circuito derivado monofásico alimentado desde un tablero de distribución trifásico

Conexionado de un tablero de distribución. Circuito derivado trifásico sin conductor neutral, alimentado desde un tablero de distribución trifásico

Conexionado de un tablero de distribución. Carga trifásica. Sistema 3 fases – 4 hilos en condición de carga desbalanceada

Ejercicio Calcular el Desbalance del tablero

100 KW KW - kW %Desbalance Fase Mayor Fase Mayor Fasemenor Porciento de Desbalance =  La fórmula general para medir el porciento de desbalance en un tablero es:

Ejemplo de un sistema eléctrico un porcentaje de balance permitido

Ejemplo de un sistema eléctrico un porcentaje de balance severo
