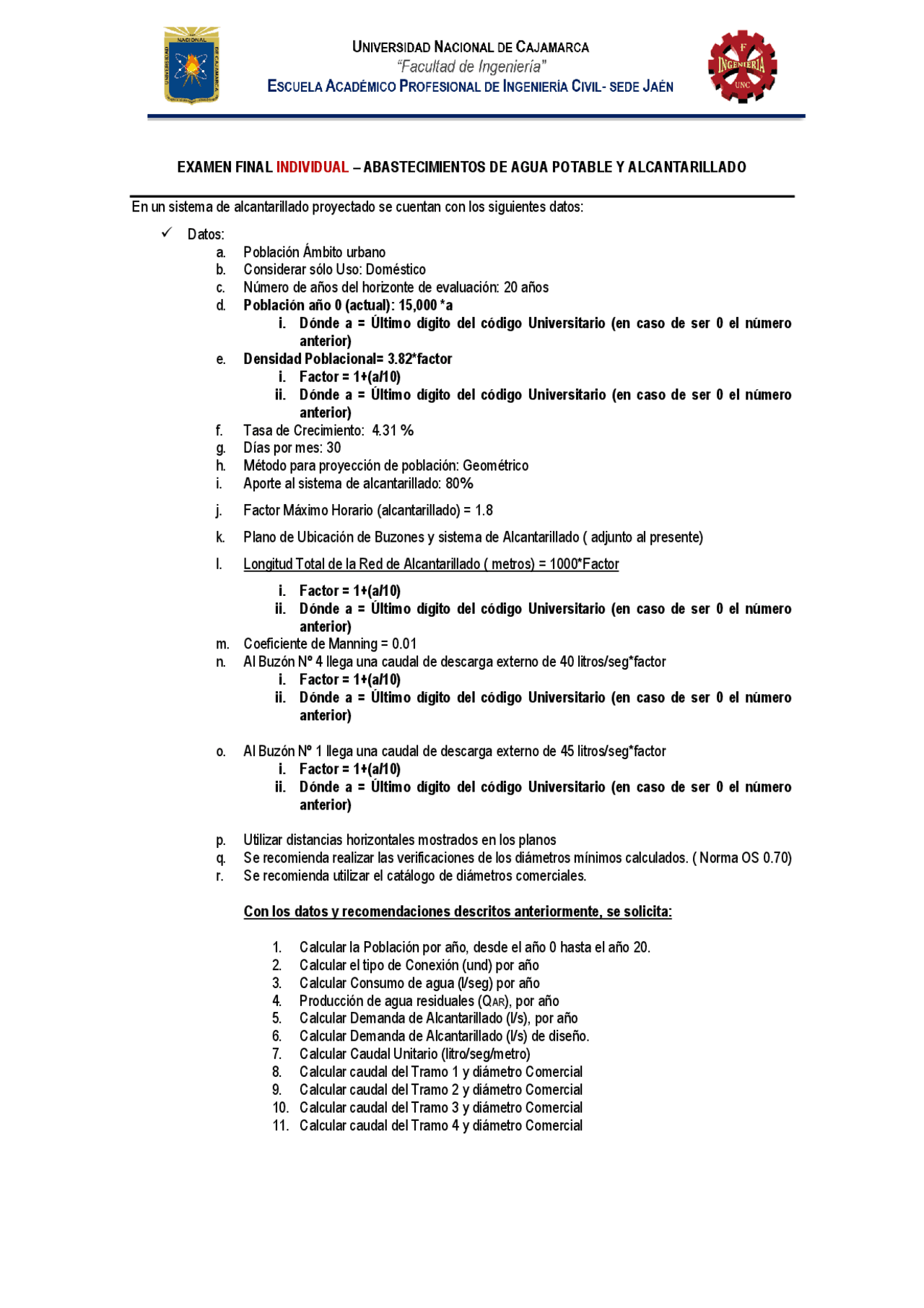

EXAMEN FINAL INDIVIDUAL – ABASTECIMIENTOS DE AGUA POTABLE Y ALCANTARILLADO
En un sistema de alcantarillado proyectado se cuentan con los siguientes datos:
✓ Datos:
a. Población Ámbito urbano
b. Considerar sólo Uso: Doméstico
c. Número de años del horizonte de evaluación: 20 años
d. Población año 0 (actual): 15,000 *a
i. Dónde a = Último dígito del código Universitario (en caso de ser 0 el número
anterior)
e. Densidad Poblacional= 3.82*factor
i. Factor = 1+(a/10)
ii. Dónde a = Último dígito del código Universitario (en caso de ser 0 el número
anterior)
f. Tasa de Crecimiento: 4.31 %
g. Días por mes: 30
h. Método para proyección de población: Geométrico
i. Aporte al sistema de alcantarillado: 80%
j. Factor Máximo Horario (alcantarillado) = 1.8
k. Plano de Ubicación de Buzones y sistema de Alcantarillado ( adjunto al presente)
l. Longitud Total de la Red de Alcantarillado ( metros) = 1000*Factor
i. Factor = 1+(a/10)
ii. Dónde a = Último dígito del código Universitario (en caso de ser 0 el número
anterior)
m. Coeficiente de Manning = 0.01
n. Al Buzón Nº 4 llega una caudal de descarga externo de 40 litros/seg*factor
i. Factor = 1+(a/10)
ii. Dónde a = Último dígito del código Universitario (en caso de ser 0 el número
anterior)
o. Al Buzón Nº 1 llega una caudal de descarga externo de 45 litros/seg*factor
i. Factor = 1+(a/10)
ii. Dónde a = Último dígito del código Universitario (en caso de ser 0 el número
anterior)
p. Utilizar distancias horizontales mostrados en los planos
q. Se recomienda realizar las verificaciones de los diámetros mínimos calculados. ( Norma OS 0.70)
r. Se recomienda utilizar el catálogo de diámetros comerciales.
Con los datos y recomendaciones descritos anteriormente, se solicita:
1. Calcular la Población por año, desde el año 0 hasta el año 20.
2. Calcular el tipo de Conexión (und) por año
3. Calcular Consumo de agua (l/seg) por año
4. Producción de agua residuales (QAR), por año
5. Calcular Demanda de Alcantarillado (l/s), por año
6. Calcular Demanda de Alcantarillado (l/s) de diseño.
7. Calcular Caudal Unitario (litro/seg/metro)
8. Calcular caudal del Tramo 1 y diámetro Comercial
9. Calcular caudal del Tramo 2 y diámetro Comercial
10. Calcular caudal del Tramo 3 y diámetro Comercial
11. Calcular caudal del Tramo 4 y diámetro Comercial
