drones vuelos de drones para levantamiento
Tipo: Resúmenes
1 / 30
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

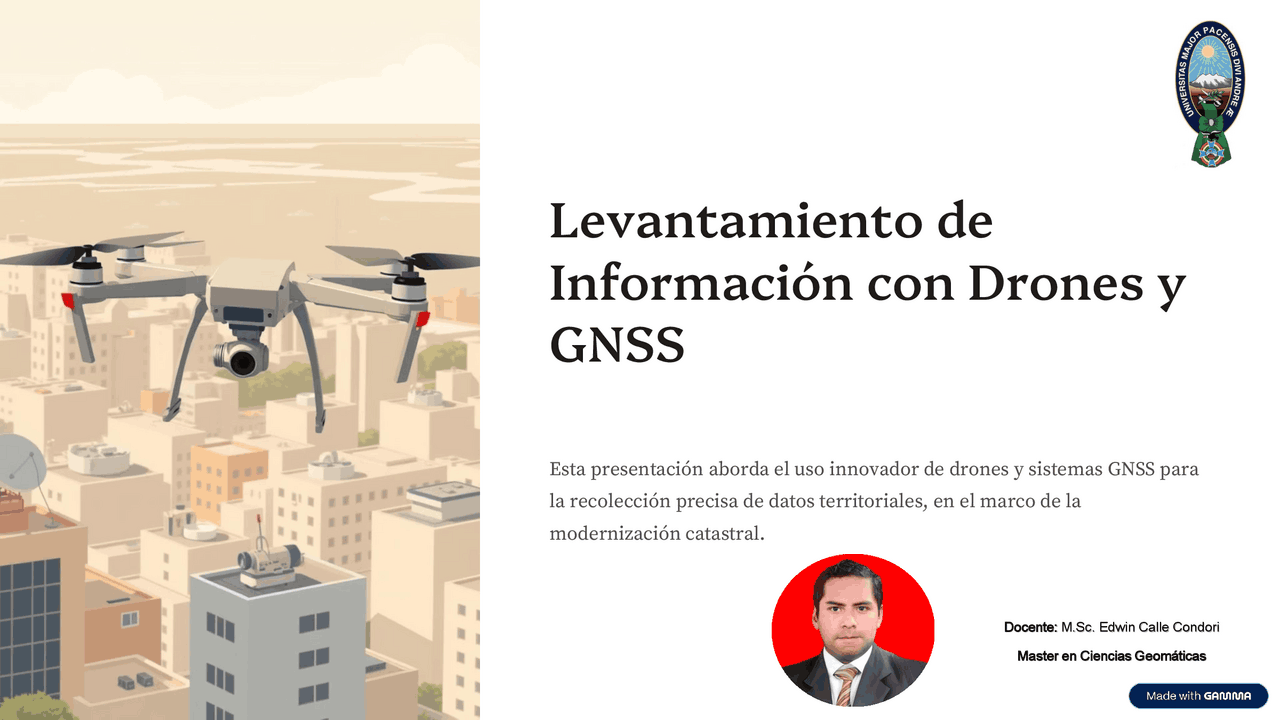

Esta presentación aborda el uso innovador de drones y sistemas GNSS para la recolección precisa de datos territoriales, en el marco de la modernización catastral. Docente: M.Sc. Edwin Calle Condori Master en Ciencias Geomáticas
Esta actividad se centra en la ejecución de levantamientos de campo utilizando tecnologías de vanguardia para capturar datos topográficos y fotográficos georreferenciados. Esto incrementa la eficiencia y precisión catastral, facilitando su actualización y gestión continua.
Adquisición de información detallada sobre la forma y características de la superficie terrestre.
Captura de imágenes aéreas con coordenadas espaciales precisas para la creación de mapas y modelos 3D.
Optimización de procesos para una recopilación de datos más rápida y costo-efectiva.
Aseguramiento de la exactitud de la información catastral, permitiendo su constante revisión y mejora.
El GNSS (Sistema Global de Navegación por Satélite) es una tecnología fundamental que proporciona coordenadas precisas sobre la superficie terrestre. Es indispensable en el catastro para la ubicación exacta de vértices, estructuras y elementos de interés territorial, garantizando una exactitud métrica que es crítica para la validez legal y técnica de los registros. Definición: El GNSS abarca constelaciones de satélites como GPS (EE. UU.), GLONASS (Rusia), Galileo (UE) y BeiDou (China), que transmiten señales para determinar la posición tridimensional de un receptor en la Tierra. Ubicación de Vértices Determinación precisa de puntos de referencia para límites de propiedades y parcelas. Georreferenciación de Estructuras Asignación de coordenadas exactas a edificaciones y otras construcciones. Exactitud Métrica Garantía de que las mediciones cumplen con los estándares de precisión requeridos para fines catastrales y legales.
Componentes Esenciales del Sistema GNSS Un sistema GNSS para levantamientos catastrales de alta precisión se compone de tres elementos principales: satélites emisores, receptores en tierra y sistemas de corrección diferencial. Para lograr la exactitud necesaria, a menudo se utilizan receptores geodésicos y, en algunos casos, una estación base.
Constelaciones en órbita que transmiten señales de posicionamiento.
Dispositivos que capturan las señales de satélite para calcular la posición.
Tecnologías que mejoran la precisión de las coordenadas a nivel centimétrico, como RTK (Real-Time Kinematic).
Equipos de alta precisión diseñados para levantamientos topográficos y catastrales.
Receptor GNSS fijo en una ubicación conocida que proporciona correcciones en tiempo real o post-proceso.
El Dron: Un Ojo en el Cielo para el Catastro Un dron, o vehículo aéreo no tripulado (UAV), es una plataforma aérea capaz de volar de forma autónoma o controlada remotamente. Su principal utilidad en el catastro reside en la captura de imágenes aéreas de alta resolución y otros datos geoespaciales mediante sensores integrados.
Los drones pueden equiparse con diversos sensores que ofrecen diferentes tipos de información, adaptándose a las necesidades específicas de cada levantamiento catastral. La elección del sensor adecuado es crucial para obtener los datos requeridos. Cámaras RGB Capturan imágenes en color visible, ideales para generar ortofotos de alta resolución y modelos 3D de edificaciones. Son las más comunes en aplicaciones catastrales. Sensores Multiespectrales Registran datos en bandas del espectro no visibles, útiles para el análisis de vegetación, tipos de suelo y detección de cambios en el uso del suelo. Sensores LiDAR (Light Detection and Ranging) Utilizan pulsos de luz para medir distancias y crear modelos de elevación precisos, incluso a través de vegetación densa. Generan nubes de puntos 3D detalladas para análisis de terreno y construcción.
Ejecución del Vuelo y Post-Procesamiento Durante la fase de ejecución, el dron opera de forma autónoma siguiendo la ruta predefinida, capturando imágenes georreferenciadas a intervalos regulares. Posteriormente, estas imágenes son sometidas a un riguroso post-procesamiento para generar productos cartográficos de alta calidad y precisión.
Exploraremos cómo la combinación de Sistemas Globales de Navegación por Satélite (GNSS) y drones está revolucionando la precisión y eficiencia en la creación y actualización de la cartografía catastral.
¿QUÉ ES UN GCP? Un Ground Control Point (GCP) es un punto de referencia físico visible en el terreno, cuya posición geográfica es medida con alta precisión utilizando equipos GNSS, como receptores RTK o PPK. Estos marcadores se distribuyen estratégicamente dentro del área de estudio. Sirven como anclas geográficas para el conjunto de imágenes capturadas por el dron, permitiendo el escalado, la orientación y la corrección de cualquier deformación geométrica presente en las fotografías aéreas.
Captura de Imágenes Obtención de datos brutos mediante sobrevuelos con drones, cubriendo el área de interés con el sol en zenith y suficiente solapamiento. Procesamiento Software especializado alinea las imágenes, genera una nube de puntos densa y construye modelos 3D del terreno. Generación de Productos Creación de ortofotos, DSM, DTM, y curvas de nivel a partir de los datos procesados. Análisis y Utilidad Transformación de datos crudos en información geográfica valiosa para la toma de decisiones y planificación catastral.
Ortofotografías Georreferenciadas Imágenes aéreas con corrección geométrica que eliminan distorsiones, mostrando la superficie terrestre con precisión cartográfica. Ideales para la delimitación de predios y la identificación de elementos. Modelos Digitales de Superficie (DSM) Representan la elevación de la superficie, incluyendo objetos como edificios y vegetación, crucial para análisis de infraestructura y estudios de impacto. Modelos Digitales del Terreno (DTM) Muestran la elevación del suelo desnudo, eliminando la vegetación y estructuras, esenciales para cálculos de volumen, pendientes y flujos de agua. Curvas de Nivel y Sombreado Derivaciones de los DTM que facilitan la visualización del relieve y la interpretación topográfica, vitales para el planeamiento urbano y agrícola. Estos productos son la base para un sistema catastral moderno y alimentan decisiones estratégicas en diversos sectores.
La organización y especificación de los productos cartográficos es crucial para su interoperabilidad y uso a largo plazo en un sistema catastral. 1
Información detallada sobre la fuente de los datos, fecha de captura, métodos de procesamiento y precisión. 2
Todos los productos deben estar asociados a un sistema de coordenadas geográficas o proyectadas estándar, garantizando la coherencia espacial. 3
Definición clara de la escala de trabajo y la resolución espacial para cada ortofoto y modelo digital, permitiendo su uso adecuado en diferentes aplicaciones. 4
Utilización de formatos estándar como GeoTIFF para ortofotos y ASCII o LAS para nubes de puntos, facilitando la integración con diversos softwares SIG.
RELACIÓN CON BASES DE DATOS Los productos cartográficos generados no solo ofrecen información espacial, sino que se convierten en el fundamento para la creación de una base de datos catastral rica y funcional. Al vincular los elementos geográficos con atributos alfanuméricos, se construye un sistema interoperable. Propietario Identificación legal del titular del predio. Tipo de Uso Clasificación del uso del suelo (residencial, comercial, agrícola). Área y Linderos Dimensiones precisas y límites definidos de la propiedad. Valoración Datos económicos asociados al predio para fines fiscales. Fecha de Actualización Registro de la última vez que la información catastral fue revisada o modificada.
