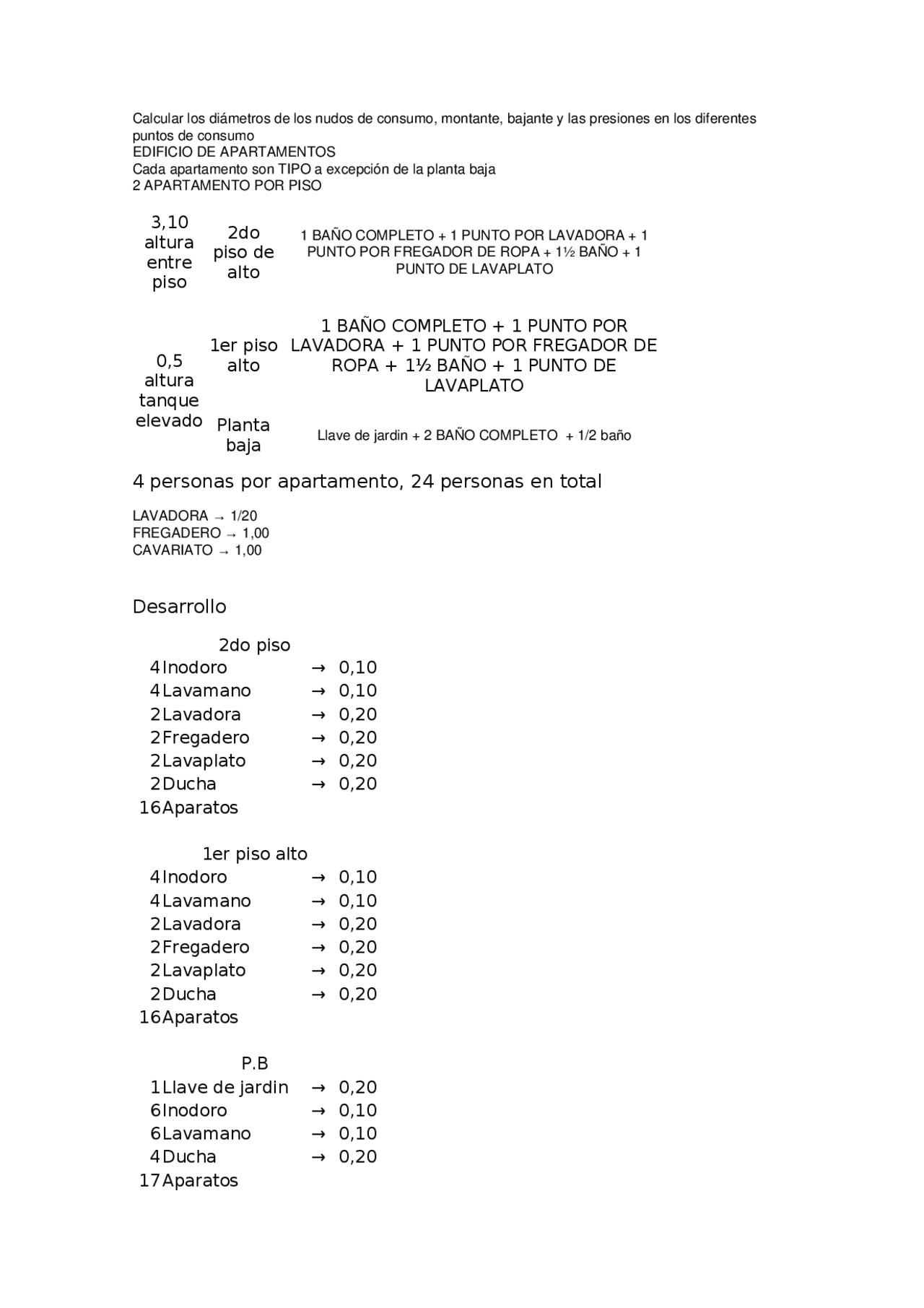

Calcular los diámetros de los nudos de consumo, montante, bajante y las presiones en los diferentes
puntos de consumo
EDIFICIO DE APARTAMENTOS
Cada apartamento son TIPO a excepción de la planta baja
2 APARTAMENTO POR PISO
3,10
altura
entre
piso
2do
piso de
alto
1 BAÑO COMPLETO + 1 PUNTO POR LAVADORA + 1
PUNTO POR FREGADOR DE ROPA + 1½ BAÑO + 1
PUNTO DE LAVAPLATO
0,5
altura
tanque
elevado
1er piso
alto
1 BAÑO COMPLETO + 1 PUNTO POR
LAVADORA + 1 PUNTO POR FREGADOR DE
ROPA + 1½ BAÑO + 1 PUNTO DE
LAVAPLATO
Planta
baja Llave de jardin + 2 BAÑO COMPLETO + 1/2 baño
4 personas por apartamento, 24 personas en total
LAVADORA → 1/20
FREGADERO → 1,00
CAVARIATO → 1,00
Desarrollo
2do piso
4Inodoro → 0,10
4Lavamano → 0,10
2Lavadora → 0,20
2Fregadero → 0,20
2Lavaplato → 0,20
2Ducha → 0,20
16Aparatos
1er piso alto
4Inodoro → 0,10
4Lavamano → 0,10
2Lavadora → 0,20
2Fregadero → 0,20
2Lavaplato → 0,20
2Ducha → 0,20
16Aparatos
P.B
1Llave de jardin → 0,20
6Inodoro → 0,10
6Lavamano → 0,10
4Ducha → 0,20
17Aparatos
