1° SUBSUELO

NPT-3.

NSL-3.

NSL-4.

2°SUBSUELO

1001HAN 1009PT

1006 HCP 010

028

PISO 6

NPT+22.

NCT+21.

NIL+21.

PISO 6

PISO 5

1X

1G

1V

027 045

1H 1V

1H

031

038

706 De

029

713 AAL

TERRAZA N 10

NPT+37.

NCT+36.

VER DETALLE 11DC 08 011

NSL+37.

1X

027

516 DRI

TERRAZA

045

706 De

029 713 AAL

HE 02 009-010-011^ VER PLANO

024

1031

010

PISO 4

NPT+14.

NIL+14.

1G 010

1G

028

PISO 3

045

PISO 3

NPT+11.

NIL+9.

NSL+10.

1006 HCP

1010PT

045

1H 1V

1X

1G

010

NCT+8.

501Hc 026 1V

PISO 2

031

038

706 De

713 AAL

PISO 2

NPT+5.

NCT+4.

NIL+5.

201

045

511 AIP

1A

1V

521

PLANTA BAJA

NPT+0.

VER DETALLE 12DC 08011

NCT-0.

SUCURSAL

1° SUBSUELO

026 501Hc

010 008 1028LOG

VER HE 02 001 (DC RE-03)

NCV +0.

NPT +0.

028

2° SUBSUELO

NPT-7.

NSL-7.

101HAN

1006 HCP 010

00. ARQUITECTURA

001 - Vegetación de cubierta 002 - Tierra vegetal 003 - Manto de arena 004 - Geocompuesto MacDrain 2 L segun PET. 005 - Material de drenaje y retención de aguas 006 - Doble mano de emulsion asfáltica, previa colocacion de membrana impermeabilizante. 007 - Barrera de vapor segun PET. 008 - Hormigón de pendiente tipo ISOCRET - pendiente= mínima 1%, segun PET. 009 - Aislación térmica poliestireno extruido (e= 50 mm) 010 - Losa de Hormigón armado ( según planos de estructura ) 011 - Tablero fenólico 012 - Zócalo de PVC 013 - Puertas automáticas de evacuación tipo manusa 014 - (^) Aislante térmico de lana mineral 015 - Sellado con silicona 016 - Membrana Impermeabilizante según PET. 017 - Canasto de metal desplegado con tapa registrable 018 - Embudo hierro fundido 30 x 30 cm 019 - Desagüe pluvial caño de polipropileno ø 110 020 - Canaleta de chapa plegada galvanizada e= 3 mm 021 - Carpeta nivelatoria 022 - Cesped natural 023 - Contrapiso de H° alivianado 024 - Parapeto de H° A° ( según planos de estructura ) 025 - Pieza de H° premoldeado 026 - Columna de H° A° ( según planos de estructura ) 027 - Viga de (^) H° A° ( según planos de estructura ) 028 - Tabique de (^) H° A° ( según planos de estructura ) 029 - Persiana tipo Roller (POR CONTRATISTA DE FACHADA). 030 - Puerta de vidrio templado 8 mm 031 - Conducto de Aire Acondicionado segun planos de termomecanica 032 - Hormigon de segunda etapa 033 - (^) Estructura Cilindrica Ø 12cm. para colocación de Control de Acceso. 034 - Ladrillo Macizo retak de HCCA 10 cm. 035 - Ladrillo Macizo retak de HCCA 20 cm. 036 - Estructura de chapa Galvanizada para Tabiqueria de Durlock 037 - Zócalo de Acero Inox. s/PET y Detalles. 038 - Difusor Lineal de Aire Acondicionado 039 - Zocalo Porcelanato bordes rectificados 60x8 semimate (Técnico) 040 - Tabique durlock doble placa Resistente al Fuego 041 - Canal U de Hormigon tipo Gallará CUHD- 042 - Mortero de Asiento. 043 - Capitel de H° A° (segun planos de estructura). 044 - Escalon de Hormigon Premoldeado. 045 - Ailsacion térmica (POR CONTRATISTA DE FACHADA) 046 - Aislacion placa lana de roca con velo negro. 047 - Aislacion térmica de Celulosa Proyectada según PET. 048 - Artefacto de iluminación según PET. 049 - Pintura impermeabilizante anti - raices. 050 - Iluminacion tipo cinta flexible de LED montada en perfil de aluminio.

&$53,17(5Ë$6 325&2175$7,67$'()$&+$'$

1A01 - Extrusión de aluminio 1A03 - Tapa terminación de aluminio 1A05 - Presilla porta vidrio de aluminio 1A06 - Planchuela de aluminio 1A07 - Separador de aluminio 1A08 - Anclaje MC 1B01 - Burlete cuña de silicona 1C01 - Calzo de apoyo 1D01 - Lana mineral cw90 2 1/2" 1D06 - Vendas para sellado hidráulico 1E01 - Inserto tipo canal según cálculo embebido en Hormigón Armado 1G01 - Panel de PCA (Panel Composite Aluminium) e = 6 mm. 1H04 - Pletina mensula 10 x 150 mm 1H03 - Pletina mensula "Ala" soporte Presillas. 1H05 - Chapa galvanizada BWG 22 1H06 - Chapa Sinusoidal 1S01 - Sellador de silicona estructural 1S02 - Sello climático de silicona de cura neutra 1S03 - Respaldo de sello espuma de poluiretano de celda cerrada 1T03 - Tornillo autorroscante 1V01 - Vidrio laminado 5+5 clear 1V02 - Vidrio DVH 8 / 16 / 4+4 - clear 1V03 - Vidrio templado 12 mm - clear templado - serigrafía 50% 1V04 - Vidrio DVH 6 / 16 / 4+4 - clear - serigrafía plena sector inferior y superior 1V05 - Vidrio DVH 6 / 16 / 4+4 - clear - serigrafía plena sector superior 1X02 - Pasarela Shulman tipo tramex s/detalle 1X04 - Angular sujeta pasarela 2" 1X05 - Presilla fijación pasarela 1X06 - Soporte panel PCA

+(55(5Ë$

201 - Viga reticulada formada por tubos estructurales segun calculo 202 - Planchuela lateral de acero inoxidable de 80 x 8mm (POR CONTRATISTA DE FACHADA). 203 - Planchuelas de acero inoxidable 80 x 8mm c/133mm (POR CONTRATISTA DE FACHADA). 204 - Apoyos metálicos soldados a la planchuela 205 - Cupertina de alumino ( e = 2mm ) 206 - Planchuela de acero, sección 80 x 8mm con perforaciones para abulonado según detalle, soldada a chapa estructural para recibir a las barandas. 207 - Cordón inferior: Planchuela de chapa galvanizada 60 x 10mm 208 - Perno de anclaje Ø8mm tipo Fischer FBA. 209 - Planchuela de aluminio ( e = 6 mm ) 210 - Babeta de chapa de acero inoxidable plegada ( e = 0.8 mm ) (POR CONTRATISTA DE FACHADA). 211 - Pasamano: caño tubular de acero inoxidable 1 1/2" (POR CONTRATISTA DE FACHADA). 212 - Perfil grey doble "T" 213 - Caño estructural 214 - Perfil "T" de acero inoxidable 215 - Suplemento de fijación 216 - Rejilla de planchuela galvanizada. ver detalle HE 02001 217 - Perfil de chapa perforada plegada galvanizada con cupertina de acero inoxidable ( e = 3mm ) 218 - Pieza de fijación regulable 219 - Rejilla de acero inoxidable AISI 304 220 - Canaleta de chapa plegada galvanizada 221 - Cordon soldadura. 222 - Planchuela de acero ( e = 3 mm ) 223 - Planchuela de acero ( e = 10 mm ) 224 - LPN 225 - Planchuela de acero Galvanizado (e=6mm) 226 - Chapa Plegada L Acero Inox. AISI 304 227 - Perfil Comesi galvanizados 120 x 50 x 1. 228 - Tubo Metalico Estructural Galvanizado. 229 - Planchuela Plegada L (e = 5mm ) Abulonada a tabique y soldada a Tubos Metalicos Estructurales segun detalle. 229* - Planchuela Plegada L (e=3mm) 230 - Planchuela de Refuerzo (e=3mm) 231 - Tornillo Ø 10mm Soldado a Planchuela de Base. 232 - Brazo de apertura neumatico a definir. 233 - Seccion U de Chapa Plegada 234 - Babeta de chapa galvanizada plegada ( e = 0.8 mm ) 235 - Pletina de acero para fijacion. 236 - Perfil de aluminio. 237 - Columna Reticulada Tubos Metalicos Estructurales. 238 - Chapa BWG 18 239 - Sistema de Rodamiento. 240 - Bisagra soldada a estructura principal,modelo a definir. 241 - Planchuela de acero 6.35mm x 31.75mm. 242 - Planchuela e.1cm acero Inox. AISI 304 243 - Chapa plegade BWG. 18 perforada para contencion de tierra permeable al paso del agua. 245 - Metal desplegado pesado Kg/M2 10,

500. REVESTIMIENTOS

501 Hc - Hormigón Curado 502 HOV - Hormigon Visto con Encofrado Fenolico wipo WBP y film impermeable 503 ReM - Revoque Monocapa proyectable 504 PM - Placas Acústicas Enchapadas en Madera Natural s/PET 505 PCA - Revestimiento PCA Silver Metallic TIPO Alpolic HZL 506 RAL - Revestimiento Chapa de Aluminio 3 mms 507 Po60 - Porcelanato rectificado 60x60 s/P.E.T Pulido (Sanitario) 508 Po6040 - Porcelanato rectificado 60X40 s/P.E.T 509 Po30 - Porcelanato rectificado 30x30 s/P.E.T 510 GRN - Granito Natural NEGRO apomazado / pulido según detalles de Revestimiento 511 AIP - Revestimiento Acero Inoxidable AISI 304 pulido Espejo según PET. 512 RVL - Revestimiento de Vidrio Laminado 4+4 mms con Vinilo Opaco s/PET tipo "fachada ventilada" 513 RVI - Revestimiento de Vidrio Laminado 4+4 mms con Vinilo Trasiluminado s/PET 514 MDF - Empanelado MDF 18 mms para revestimiento a definir por terceros 515 REV - Revestimiento Plastico Granitico tipo REVEAR 516 DRI - Chapa Plegada Perforada DRI-DESIGN-TEXTURE 517 GrN - Revestimiento Granito Natural NEGRO apomazado según PET 518 X3ros - Terminaciones por TERCEROS 519 - Tapa de granito fiamantado gris natural e = 3 cm 520 - Revestimiento de aluminio tipo Hunter Douglas metal brise 521 - Revestimiento PCA tipo Alpolic Color a definir 522 - Placa Tipo Superboard 523 - Cinta de Fijacion 3M tipo VHB 524 - Plancha estirada de aluminio 2500 x 800 mm a 45°. 525 - Chapa Trapezoidal. 526 MDF - Empanelado MDF 18mms pintado con laca poliuretanica (color segun PET).

700. CIELORRASO

701 HC - Hormigón Visto Curado 702 HOV - Hormigon Visto con Encofrado Fenolico wipo WBP y film impermeable 703 DK - Suspendido de PRY tipo DURLOCK / KNAUFF 704 DKH - Suspendido de placa mineral tipo DURLOCK / KNAUFF para locales húmedos 705 DKF - Suspendido de placa mineral tipo DURLOCK / KNAUFF resistente al fuego 706 De6 - Suspendido Desmontable ARMSTRONG Optima 2'x6' + 2'x2' 707 De2 - Suspendido Desmontable ARMSTRONG Optima 2'x2' 708 Bar - Cielorraso desmontable Barrisol blanco según PET. 709 LaB- Lamas de Bambú contrachapado MOSO 710 Acu - Placas acusticas Clase 1 microperforadas Fonac Studio según PET. 711 PCA - Suspendido de PCA Silver Metallic s/PET 712 CAL - Cielorraso Chapa de Aluminio 3 mms según detalles 713 AAL - Ajustes en Chapa de Aluminio e=3 mms. s/PET. 714 X3ros - Terminaciones por Terceros 715 - Estructura de perfiles de chapa galvanizada. 716 - Sistema de suspención rapida con gancho. 717 - Estructura de Acero para Cielorraso de chapa Aluminio

1000. SOLADOS

1001 HAN - Hº Alisado Mecánico seg. PET color NEGRO 1002 HAG - Hº Alisado Mecánico seg. PET color GRIS 1003 HXT - Hº Texturado Antideslizante Rampa Vehicular según PET 1004 HAR - Hº Alisado Rodillado con nariz LPN. Terminación según P.E.T / Detalles 1005 HLL - Hº Llaneado 1006 HCP - Contrapiso de Hormigon sin terminación superficial 1007 MT1 - Solado de Limpieza MAT TEK Antracite 1008 PT15 - Piso Tecnico Elevado - h= 15 cms. 1009 PT60 - Piso Tecnico Elevado - h= 60 cms. 1010 PT115 - Piso Tecnico Elevado - h= 115 cms. 101 PTD - Piso Técnico Elevado tipo ConCore Tate con acabado HPL (High Pressure Laminate) 101 PTM - Piso Técnico Elevado h=15 cms para SALAS DE MAQUINAS 1013 AB1 - Alfombra Modular INTERFACEFLOR baldosas 50x50 s/P.E.T 1014 Po60T - Porcelanato rectificado 60x60 s/P.E.T Semimate (Técnico) 1015 Po60S - Porcelanato rectificado 60x60 s/P.E.T Pulido (Sanitario) 1016 Po60B - Porcelanato rectificado 60 x 60 Pulido Color Rojo /Verde 1017 Po40 - Porcelanato rectificado 40X40 s/P.E.T 1018 Po80 - Porcelanato rectificado 80X80 s/P.E.T 1019 Po30 - Porcelanato rectificado 30x30 s/PET 1020 ALT - Piso antideslizante para cocinas ALTRO Stronghold 30/K 1021 LN2 - ARMSTRONG Linoleum Colorette PUR Deep Orange S/PET 1022 MA - Entablonado INDUSPARQUET madera dura prefished según PET. 1023 GrN - Granito Natural NEGRO apomazado / pulido según PET. Módulos según planos de solados. 1024 GrZ - Granito Natural ZIMBABWE fiamatado según PET. Módulos según planos de solados. 1025 GrG - Granito Natural Gris 120x60 fiamatado 1026 BGO - Baldosa de goma texturada diseño de pastilla redonda color negro según PET. 1027 LOC - Loseta Granitica Compacta 1028 LOG - Veredas - Loseta Granitica Granallada 40x40 s/P.E.T 1029 X3ros - Terminaciones por TERCEROS 1030 - Pedestal de altura regulable de polipropileno 1031 - Premoldeado de H° 180X 1032 - Pieza de Granito Natural Gris 1033 - Piedra Platillo 1034 ZAL - Zocalo de aluminio pintado con laca Poliuretanica 1035 ZGN - Zocalo de granito Negro pulido / apomazado s/detalle 1036 ZML - Zocalo cemento

Escala: 1:

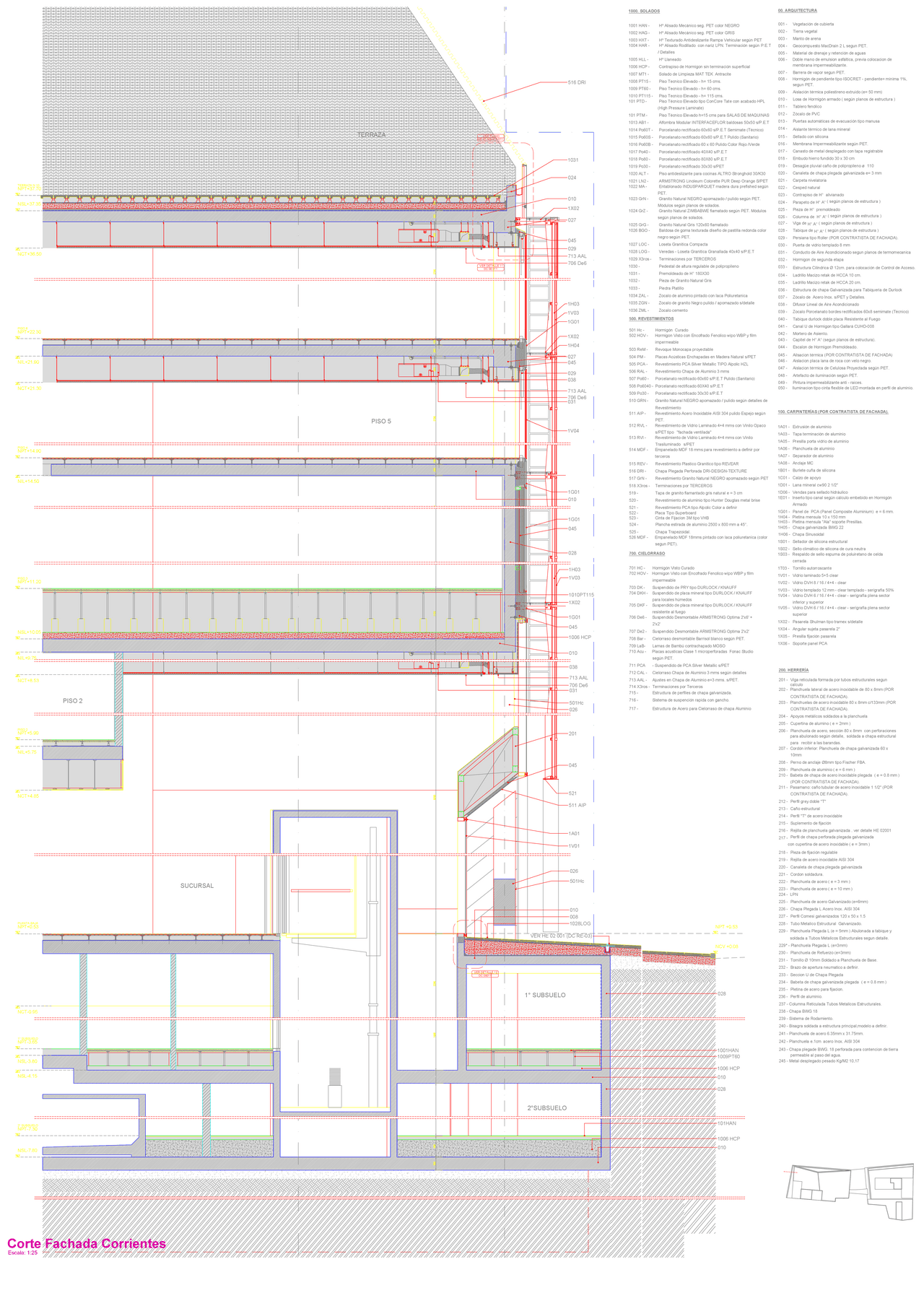

Corte Fachada Corrientes
