SS.HH.
SS.HH.
COCINA
SALA DE USO MULTIPLE
(CABINAS DE INTERNET)
DAMAS
CABALLEROS
HALL
20
21
22
23
24
25
26
11
12
13
19
18
17
16
15
14
NIV. + 3.55
NIV. + 3.55
NIV. + 3.55
12345678910
11 12 13 14 15 16 17 18 19 20
R
LEYENDA
SIMBOLO DESCRIPCION ALTURA DE MONTAJE
medidor de energia electrica 1.5mspnt
tablero general 1.50m
tablero de distribucion 1.50mSNPT
Tomacorrientesbipolar doble 0.40m
Tomacorriente piso piso
Tomacorriente cosina 1.20m
tomacorriente refrigeradora 0.80cn
Interruptor simple 1.40m
Iterruptor doble 1.40m
Interruptor de conmutacion 1.40m
tuberia pvc tomacorriente de 15mm2 piso empotrada
tuberia pvc de 16mm2 techo o pared empotrado
Tuberia pvc de 25mm2 piso
piso enpotrada
tuberia pvc de 25mm2 tv. cable piso o pared
luminaria techo
fluorecente techo
poso a tierra piso
salida para tv. por cable 0.30cm
R
Caja de paso F°G° con tapa ciega para
redes especiales
20
0.40 m SNPT
DD
salida red de datos RJ45 para internert piso
Tubo Conduit de 20 mm (3/4")
Conector de presión
de Cobre o Bronce
(Ver detalle)
C
B
A
ACONDUCTOR
BCONECTOR
CVARILLA DE COBRE
.46
.05
.40
.05
DETALLE POZO DE PUESTA
CAJA DE REGISTRO CON
TAPA DE CONCRETO
DE 16 mm Ø x 2.40m.
VARILLA DE COBRE
TIERRA VEGETAL CERNIDA MEZCLADA
2.30
2.80
SAL INDUSTRIAL (15 kg)
LECHO SALINO CON
.10
CON 2 BOLSAS DE BENTONITA SODICA
CABLE ELECTRICO
A TIERRA
CARBON NATURAL
CONDUCTOR DE COBRE DESNUDO DE 25 mm²
cobre electrolitico
Conductor segun plano
0.40x0.40x0.08mm
.80
R< 5 Ohmios (Para TG)
DETALLE DE POZO A TIERRA
75 mm
H
2 mm
245 mm
50 mm
18 mm
5 mm
30 mm
20 mm
Perno de Bronce
10 mm
SISTEMA ANTIRROBO
0.12
0.05
para Tablero 2do piso
Sube 20 - 40 - 50 mm Ø PVC-SAP
a alumbr. y tomac.
ALIMENTADORES
40, 50, 65 mm Ø PVC-SAP PVC
CIRCUITO DE
NPT
TOMACORRIENTD EST -
20 mm Ø PVC-SAP
1.80
PLANO Nº

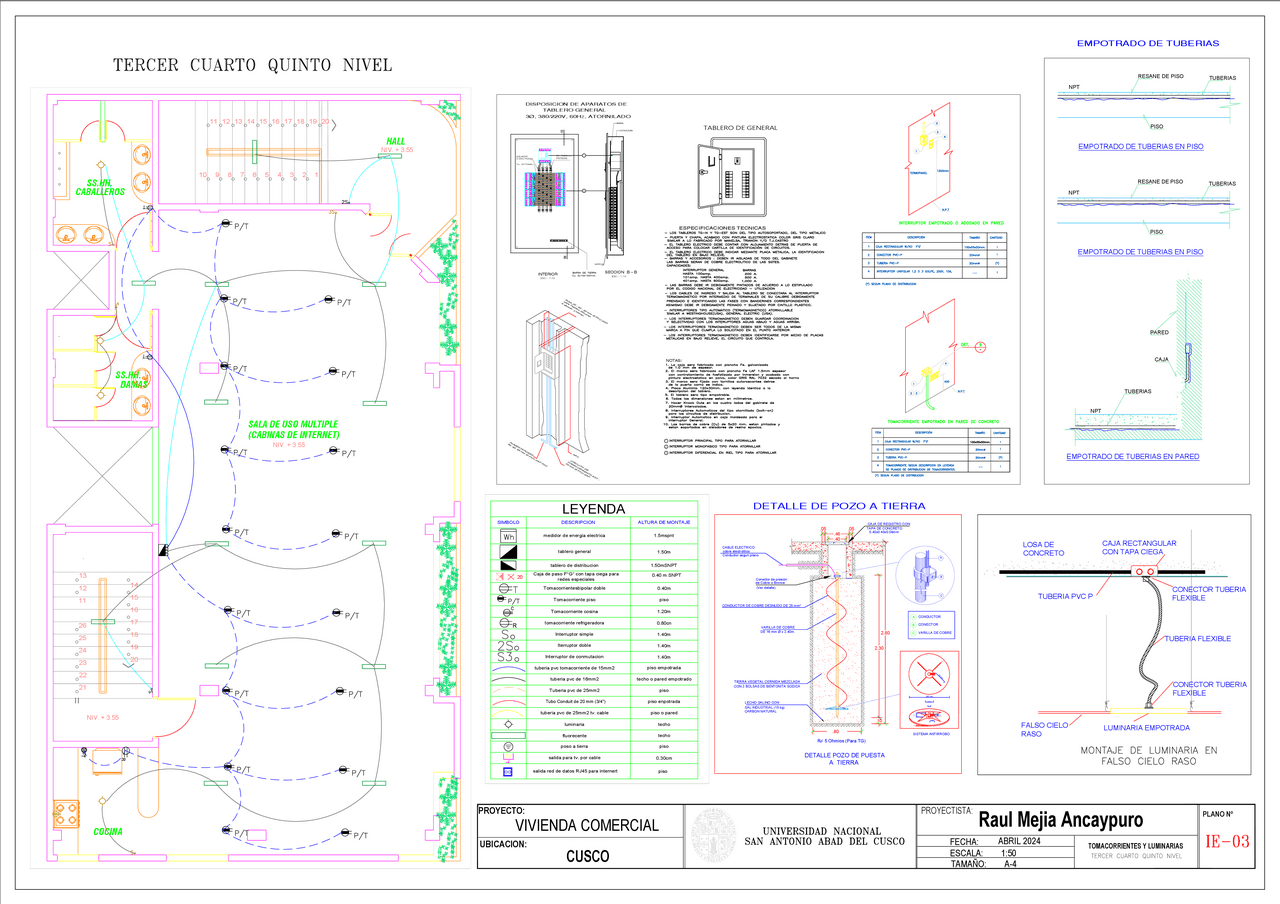

TOMACORRIENTES Y LUMINARIAS
LOSA DE
CONCRETO
CAJA RECTANGULAR
CON TAPA CIEGA
TUBERIA FLEXIBLE
LUMINARIA EMPOTRADA
CONECTOR TUBERIA
FLEXIBLE
CONECTOR TUBERIA
FLEXIBLE
FALSO CIELO
RASO
TUBERIA PVC P
DISPOSICION DE APARATOS DE
3Ø, 380/220V, 60Hz, ATORNILADO
TABLERO GENERAL
SECCION B - B
INTERIOR
B
B
B
NOTAS:
TABLERO DE GENERAL
ESPECIFICACIONES TECNICAS
EMPOTRADO DE TUBERIAS
EMPOTRADO DE TUBERIAS EN PISO
NPT
TUBERIAS
RESANE DE PISO
PISO
EMPOTRADO DE TUBERIAS EN PISO
NPT
TUBERIAS
RESANE DE PISO
PISO
NPT
TUBERIAS
CAJA
PARED
EMPOTRADO DE TUBERIAS EN PARED
PROYECTISTA:
TAMAÑO:
ABRIL 2024
FECHA:
ESCALA: 1:50
A-4
VIVIENDA COMERCIAL
UBICACION:
