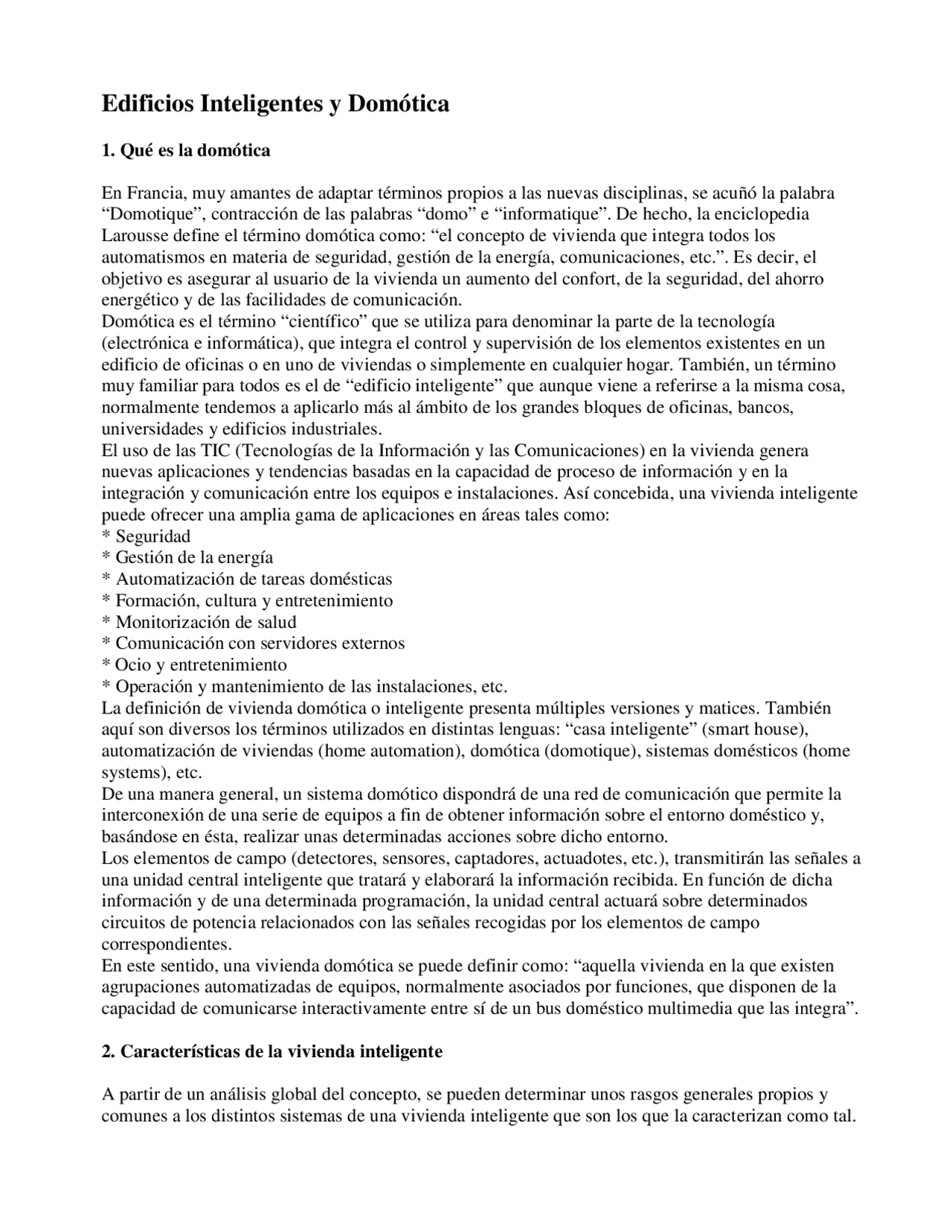

Edificios Inteligentes y Domótica
1. Qué es la domótica
En Francia, muy amantes de adaptar términos propios a las nuevas disciplinas, se acuñó la palabra “Domotique”, contracción de las palabras “domo” e “informatique”. De hecho, la enciclopedia Larousse define el término domótica como: “el concepto de vivienda que integra todos los automatismos en materia de seguridad, gestión de la energía, comunicaciones, etc.”. Es decir, el objetivo es asegurar al usuario de la vivienda un aumento del confort, de la seguridad, del ahorro energético y de las facilidades de comunicación. Domótica es el término “científico” que se utiliza para denominar la parte de la tecnología (electrónica e informática), que integra el control y supervisión de los elementos existentes en un edificio de oficinas o en uno de viviendas o simplemente en cualquier hogar. También, un término muy familiar para todos es el de “edificio inteligente” que aunque viene a referirse a la misma cosa, normalmente tendemos a aplicarlo más al ámbito de los grandes bloques de oficinas, bancos, universidades y edificios industriales. El uso de las TIC (Tecnologías de la Información y las Comunicaciones) en la vivienda genera nuevas aplicaciones y tendencias basadas en la capacidad de proceso de información y en la integración y comunicación entre los equipos e instalaciones. Así concebida, una vivienda inteligente puede ofrecer una amplia gama de aplicaciones en áreas tales como:
- Seguridad
- Gestión de la energía
- Automatización de tareas domésticas
- Formación, cultura y entretenimiento
- Monitorización de salud
- Comunicación con servidores externos
- Ocio y entretenimiento
- Operación y mantenimiento de las instalaciones, etc. La definición de vivienda domótica o inteligente presenta múltiples versiones y matices. También aquí son diversos los términos utilizados en distintas lenguas: “casa inteligente” (smart house), automatización de viviendas (home automation), domótica (domotique), sistemas domésticos (home systems), etc. De una manera general, un sistema domótico dispondrá de una red de comunicación que permite la interconexión de una serie de equipos a fin de obtener información sobre el entorno doméstico y, basándose en ésta, realizar unas determinadas acciones sobre dicho entorno. Los elementos de campo (detectores, sensores, captadores, actuadotes, etc.), transmitirán las señales a una unidad central inteligente que tratará y elaborará la información recibida. En función de dicha información y de una determinada programación, la unidad central actuará sobre determinados circuitos de potencia relacionados con las señales recogidas por los elementos de campo correspondientes. En este sentido, una vivienda domótica se puede definir como: “aquella vivienda en la que existen agrupaciones automatizadas de equipos, normalmente asociados por funciones, que disponen de la capacidad de comunicarse interactivamente entre sí de un bus doméstico multimedia que las integra”.
2. Características de la vivienda inteligente
A partir de un análisis global del concepto, se pueden determinar unos rasgos generales propios y comunes a los distintos sistemas de una vivienda inteligente que son los que la caracterizan como tal.
El uso de estos sistemas tiene implicaciones que se pueden dividir en inmediatas, en cuanto a que son las que se producen por el mero hecho de habitar en una vivienda inteligente, y a más largo plazo, ya que trascienden el individuo para afectar al entorno social a través de nuevos modelos de uso. Estas características generales, junto con las consecuencias inmediatas emanadas de su uso, son las siguientes:
- Control remoto desde dentro de la vivienda: a través de un esquema de comunicación con los distintos equipos (mando a distancia, bus de comunicación, etc.). Reduce la necesidad de moverse dentro de la vivienda, este hecho puede ser particularmente importante en el caso de personas de la tercera edad o discapacitadas.
- Control remoto desde fuera de la vivienda: presupone un cambio en los horarios en los que se realizan las tareas domésticas (por ejemplo: la posibilidad de que el usuario pueda activar la cocina desde el exterior de su vivienda, implica que previamente ha de preparar los alimentos) y como consecuencia permite al usuario un mejor aprovechamiento de su tiempo.
- Programabilidad: el hecho de que los sistemas de la vivienda se pueden programar ya sea para que realicen ciertas funciones con sólo tocar un botón o que las lleven a cabo en función de otras condiciones del entorno (hora, temperatura interior o exterior, etc.) produce un aumento del confort y un ahorro de tiempo.
- Acceso a servicios externos: servicios de acceso a Internet, telecompra, etc. Para ciertos colectivos estos servicios pueden ser de gran utilidad (por ejemplo, unidades familiares donde ambos cónyuges trabajan) ya que producen un ahorro de tiempo.
3. Gestión de la Domótica
La domótica se encarga de gestionar principalmente los siguientes cuatro aspectos del hogar: Energía eléctrica: En este campo, la domótica se encarga de gestionar el consumo de energía, mediante temporizadores, relojes programadores, termostatos, etc. También se aprovecha de la tarifa nocturna, mediante acumuladores de carga. Confort: La domótica nos proporciona una serie de comodidades, como pueden ser el control automático de los servicios de: Calefacción, Agua caliente, Refrigeración, Iluminación y la gestión de elementos como accesos, persianas, toldos, ventanas, riego automático, etc. Seguridad: La seguridad que nos proporciona un sistema domótico es más amplia que la que nos puede proporcionar cualquier otro sistema, pues integra tres campos de la seguridad que normalmente están controlados por sistemas distintos:
- Seguridad de los bienes: Gestión del control de acceso y control de presencia, así como la simulación de presencia. Alarmas ante intrusiones.
- Seguridad de las personas: Especialmente, para las personas mayores y los enfermos. Mediante el nodo telefónico, se puede tener acceso (mediante un pulsador radiofrecuencia que se lleve encima, por ejemplo) a los servicios de ambulancias, policía, etc.
- Incidentes y averías: Mediante sensores, se pueden detectar los incendios y las fugas de gas y agua, y, mediante el nodo telefónico, desviar la alarma hacia los bomberos, por ejemplo. También se pueden detectar averías en los accesos, en los ascensores, etc. Comunicaciones: Este aspecto es imprescindible para acceder a multitud de servicios ofrecidos por los operadores de telecomunicaciones. La domótica tiene una característica fundamental, que es la integración de sistemas, por eso hay nodos (pasarela residencial) que interconectan la red domótica con diferentes dispositivos, como Internet, la red telefónica, etc.
4. Descripción del sistema domótico
Para poder clasificar técnicamente un sistema de automatización de viviendas, es necesario tener
2) SOPORTES METÁLICOS
La infraestructura de las redes de comunicación actuales, tanto públicas como privadas, tiene en un porcentaje muy elevado, cables metálicos de cobre como soporte de transmisión de las señales eléctricas que procesa. En general se pueden distinguir dos tipos de cables metálicos:
a ) PAR METÁLICO
Los cables formados por varios conductores de cobre pueden dar soporte a un amplio rango de aplicaciones en el entorno domestico. Este tipo de cables pueden transportar voz, datos y alimentación de corriente continua. Los denominados cables de pares están formados por cualquier combinación de los tipos de conductores que a continuación se detallan: 1.- Cables formados por un solo conductor con un aislamiento exterior plástico, como los utilizados para la transmisión de las señales telefónicas. 2.- Par de cables, cada uno de los cables esta formado por un arrollamiento helicoidal de varios hilos de cobre. (Por ejemplo, los utilizados para la distribución de señales de audio.). 3.- Par apantallado, formado por dos hilos recubiertos por un trenzado conductor en forma de malla cuya misión consiste en aislar las señales que circulan por los cables de las interferencias electromagnéticas exteriores. (Por ejemplo, los utilizados para la distribución de sonido alta fidelidad o datos). 4.- Par trenzado, esta formado por dos hilos de cobre recubiertos cada uno por un trenzado en forma de malla. El trenzado es un medio para hacer frente a las interferencias electromagnéticas. (Por ejemplo, los utilizados para interconexión de ordenadores).
b ) COAXIAL
Un par coaxial es un circuito físico asimétrico, constituido por un conductor filiforme que ocupa el eje longitudinal del otro conductor en forma de tubo, manteniéndose la separación entre ambos mediante un dieléctrico apropiado. Este tipo de cables permite el transporte de las señales de video y señales de datos a alta velocidad. Dentro del ámbito de la vivienda, el cable coaxial puede ser utilizado como soporte de transmisión para:
- Señales de teledifusión que provienen de las antenas (red de distribución de las señales de TV y FM).
- Señales procedentes de las redes de TV por cable. - Señales de control y datos a media y baja velocidad.
3) FIBRA ÓPTICA
La fibra óptica es el resultado de combinar dos disciplinas no relacionadas, como son la tecnología de semiconductores (que proporciona los materiales necesarios para las fuentes y los detectores de luz), y la tecnología de guiado de ondas ópticas (que proporciona el medio de transmisión, el cable de fibra óptica).
La fibra óptica esta constituida por un material dieléctrico transparente, conductor de luz, compuesto por un núcleo con un índice de refracción menor que el del revestimiento, que envuelve a dicho núcleo. Estos dos elementos forman una guía para que la luz se desplace por la fibra. La luz transportada es generalmente infrarroja, y por lo tanto no es visible por el ojo humano. A continuación se detallan sus ventajas e inconvenientes:
- Fiabilidad en la transferencia de datos.
- Inmunidad frente a interferencias electromagnéticas y de radiofrecuencias.
- Alta seguridad en la transmisión de datos.
- Distancia entre los puntos de la instalación limitada, en el entorno doméstico estos problemas no existen.
- Elevado coste de los cables y las conexiones.
- Transferencia de gran cantidad de datos:
4) CONEXIÓN SIN HILOS
a) INFRARROJOS
El uso de mandos a distancia basados en transmisión por infrarrojos esta ampliamente extendida en el mercado residencial para telecomandar equipos de Audio y Vídeo. La comunicación se realiza entre un diodo emisor que emite una luz en la banda de IR, sobre la que se superpone una señal, convenientemente modulada con la información de control, y un fotodiodo receptor cuya misión consiste en extraer de la señal recibida la información de control. Los controladores de equipos domésticos basados en la transmisión de ondas en la banda de los infrarrojos presentan gran comodidad y flexibilidad y admiten un gran número de aplicaciones. Al tratarse de un medio de transmisión óptico es inmune a las radiaciones electromagnéticas producidas por los equipos domésticos o por los demás medios de transmisión (coaxial, cables pares, red de distribución de energía eléctrica, etc.). Sin embargo, habrá que tomar precauciones en el caso de las interferencias electromagnéticas que pueden afectar a los extremos del medio.
b) RADIOFRECUENCIAS
La introducción de las radiofrecuencias como soporte de transmisión en la vivienda ha venido precedida por la proliferación de los teléfonos inalámbricos y sencillos telemandos. Este medio de transmisión puede parecer, en principio, idóneo para el control a distancia de los sistemas domóticos, dada la gran flexibilidad que supone su uso. Sin embargo, resulta particularmente sensible a las perturbaciones electromagnéticas producidas, tanto por los medios de transmisión, como por los equipos domésticos. Las ventajas e inconvenientes de los sistemas basados en transmisión por radiofrecuencias, son:
- Alta sensibilidad a las interferencias.
- Fácil interceptación de las comunicaciones.
- Dificultas para la integración de las funciones de control y comunicación, en su modalidad de transmisión analógica.
Protocolo de comunicaciones
Una vez establecido el soporte físico y la velocidad de comunicaciones, un sistema domótico se
5. Conclusión
En el nacimiento de cualquier nueva tecnología o servicio el grado de implicación de la parte técnica es alto y se tiende a complicar su uso por la incorporación de cientos de funciones, programaciones, etc. En el caso de servicios o sistemas orientados a usuarios finales, esta tendencia agrava la situación porque el usuario se encuentra ante un sistema que técnicamente puede ser muy aceptable pero que en la práctica, ante cualquier evento, le producirá confusión, desconcierto y finalmente rechazo. En realidad, con los nuevos sistemas que se están comercializando, el control y su programación son muy intuitivos, por lo que los usuarios han de perder todo miedo a utilizarlos. También, las posibilidades que dan la conexión a Internet, con redes de banda ancha, o la conexión a través de redes móviles GSM o de otro tipo, para el control remoto y la vigilancia, hace que se extienda muchísimo el campo de aplicación de la domótica.
