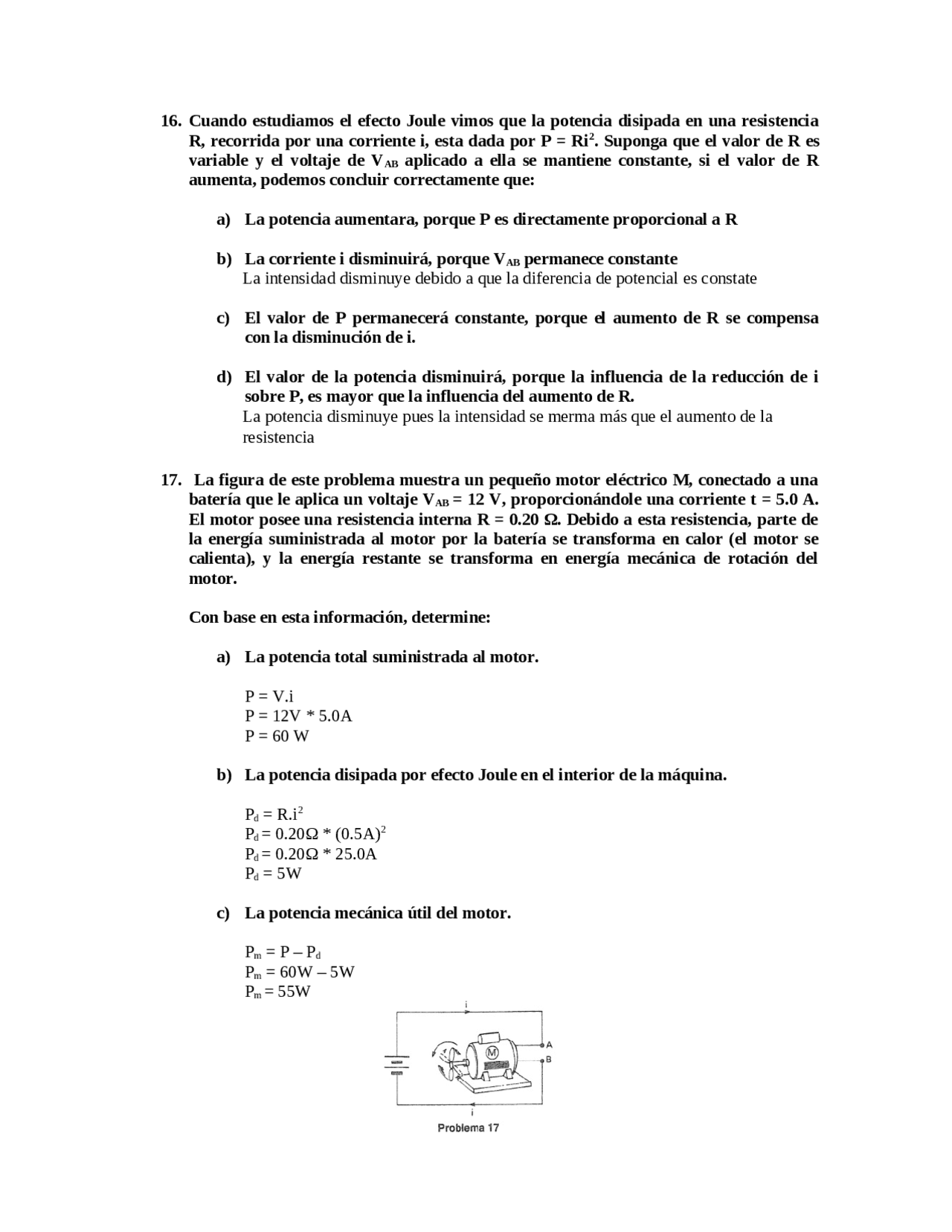

16. Cuando estudiamos el efecto Joule vimos que la potencia disipada en una resistencia
R, recorrida por una corriente i, esta dada por P = Ri2. Suponga que el valor de R es
variable y el voltaje de VAB aplicado a ella se mantiene constante, si el valor de R
aumenta, podemos concluir correctamente que:
a) La potencia aumentara, porque P es directamente proporcional a R
b) La corriente i disminuirá, porque VAB permanece constante
La intensidad disminuye debido a que la diferencia de potencial es constate
c) El valor de P permanecerá constante, porque el aumento de R se compensa
con la disminución de i.
d) El valor de la potencia disminuirá, porque la influencia de la reducción de i
sobre P, es mayor que la influencia del aumento de R.
La potencia disminuye pues la intensidad se merma más que el aumento de la
resistencia
17. La figura de este problema muestra un pequeño motor eléctrico M, conectado a una
batería que le aplica un voltaje VAB = 12 V, proporcionándole una corriente t = 5.0 A.
El motor posee una resistencia interna R = 0.20 Ω. Debido a esta resistencia, parte de
la energía suministrada al motor por la batería se transforma en calor (el motor se
calienta), y la energía restante se transforma en energía mecánica de rotación del
motor.
Con base en esta información, determine:
a) La potencia total suministrada al motor.
P = V.i
P = 12V * 5.0A
P = 60 W
b) La potencia disipada por efecto Joule en el interior de la máquina.
Pd = R.i2
Pd = 0.20Ω * (0.5A)2
Pd = 0.20Ω * 25.0A
Pd = 5W
c) La potencia mecánica útil del motor.
Pm = P – Pd
Pm = 60W – 5W
Pm = 55W
