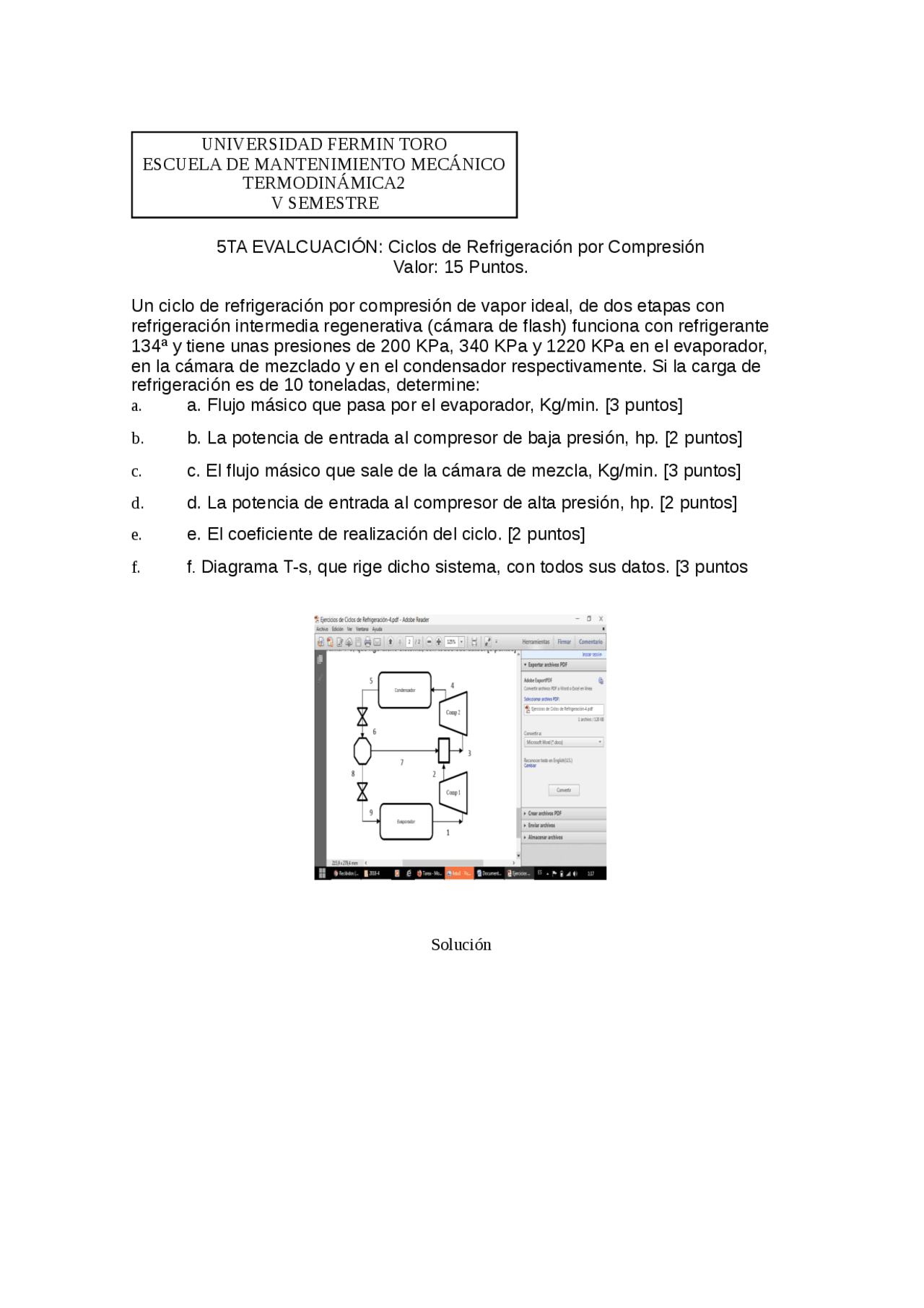

UNIVERSIDAD FERMIN TORO
ESCUELA DE MANTENIMIENTO MECÁNICO
TERMODINÁMICA2
V SEMESTRE
5TA EVALCUACIÓN: Ciclos de Refrigeración por Compresión
Valor: 15 Puntos.
Un ciclo de refrigeración por compresión de vapor ideal, de dos etapas con
refrigeración intermedia regenerativa (cámara de flash) funciona con refrigerante
134ª y tiene unas presiones de 200 KPa, 340 KPa y 1220 KPa en el evaporador,
en la cámara de mezclado y en el condensador respectivamente. Si la carga de
refrigeración es de 10 toneladas, determine:
a. a. Flujo másico que pasa por el evaporador, Kg/min. [3 puntos]
b. b. La potencia de entrada al compresor de baja presión, hp. [2 puntos]
c. c. El flujo másico que sale de la cámara de mezcla, Kg/min. [3 puntos]
d. d. La potencia de entrada al compresor de alta presión, hp. [2 puntos]
e. e. El coeficiente de realización del ciclo. [2 puntos]
f. f. Diagrama T-s, que rige dicho sistema, con todos sus datos. [3 puntos
Solución
