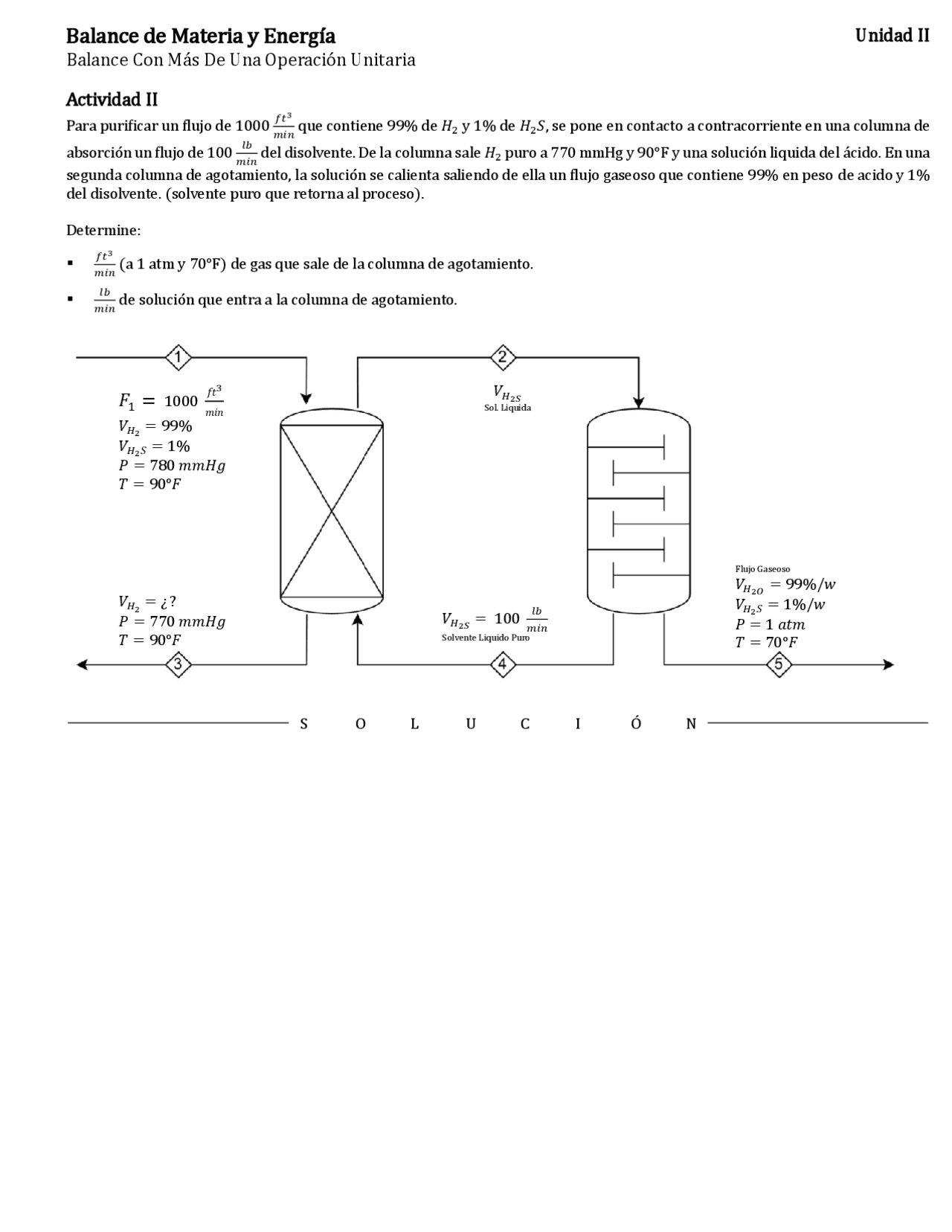

Balance de Materia y Energía
Unidad II
Balance Con Más De Una Operación Unitaria
Actividad II
Para purificar un flujo de 1000 𝑓𝑡3
𝑚𝑖𝑛 que contiene 99% de 𝐻2 y 1% de 𝐻2𝑆, se pone en contacto a contracorriente en una columna de
absorción un flujo de 100 𝑙𝑏
𝑚𝑖𝑛 del disolvente. De la columna sale 𝐻2 puro a 770 mmHg y 90°F y una solución liquida del ácido. En una
segunda columna de agotamiento, la solución se calienta saliendo de ella un flujo gaseoso que contiene 99% en peso de acido y 1%
del disolvente. (solvente puro que retorna al proceso).
Determine:
▪ 𝑓𝑡3
𝑚𝑖𝑛 (a 1 atm y 70°F) de gas que sale de la columna de agotamiento.
▪ 𝑙𝑏
𝑚𝑖𝑛 de solución que entra a la columna de agotamiento.
S O L U C I Ó N
𝐹1= 1000 𝑓𝑡3
𝑚𝑖𝑛
𝑉𝐻2=99%
𝑉𝐻2𝑆=1%
𝑃 = 780 𝑚𝑚𝐻𝑔
𝑇 = 90°𝐹
𝑉𝐻2= ¿?
𝑃 = 770 𝑚𝑚𝐻𝑔
𝑇 = 90°𝐹
𝑉𝐻2𝑆
Sol. Liquida
𝑉𝐻2𝑆 = 100 𝑙𝑏
𝑚𝑖𝑛
Solvente Liquido Puro
Flujo Gaseoso
𝑉𝐻2𝑂 =99%/𝑤
𝑉𝐻2𝑆=1%/𝑤
𝑃 = 1 𝑎𝑡𝑚
𝑇 = 70°𝐹
