UNIVERSIDAD SIMÓN BOLIVAR
FACULTAD DE INGENIERÍAS
DEPARTAMENTO DE INGENIERÍA CIVIL
ANÁLISIS ESTRUCTURAL
TALLER 3

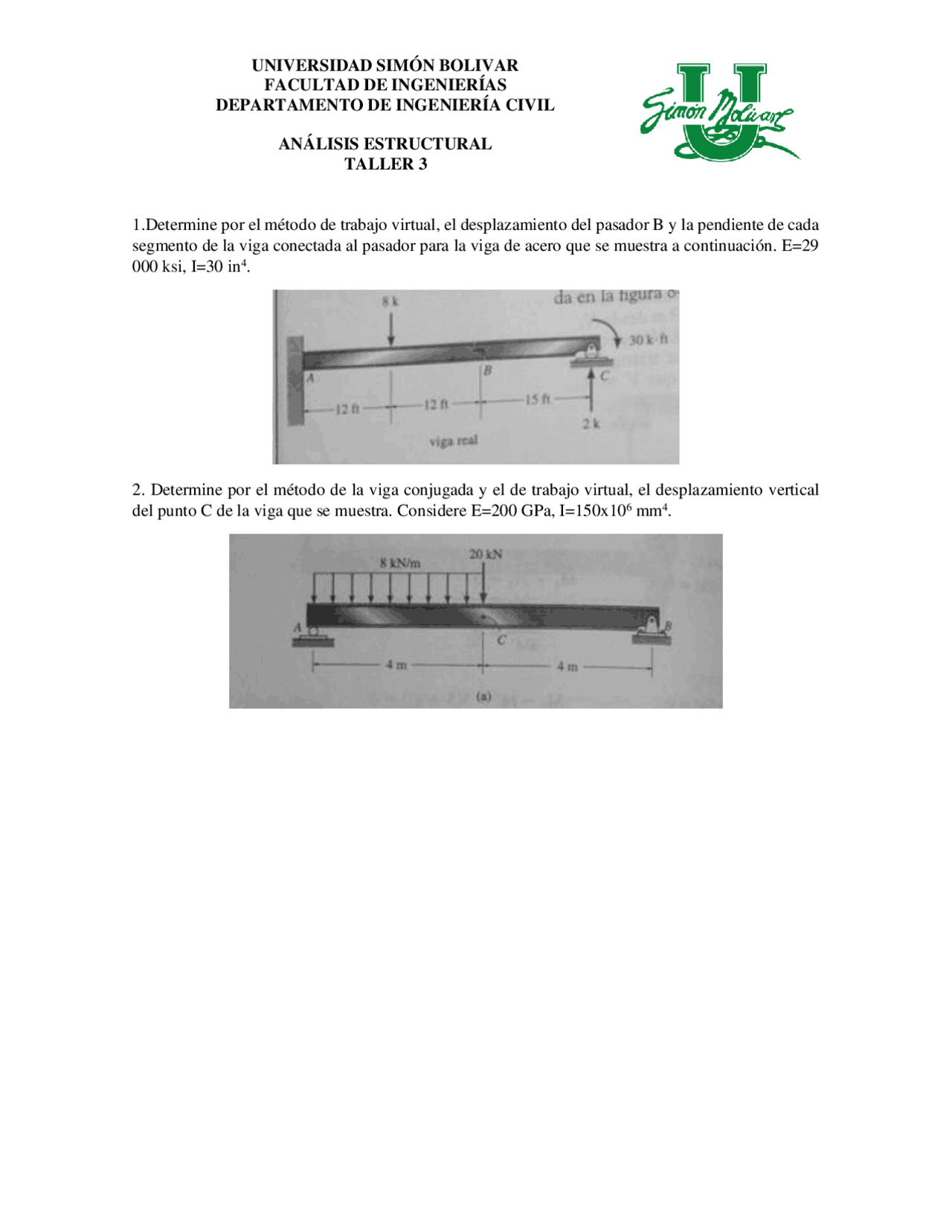

1.Determine por el método de trabajo virtual, el desplazamiento del pasador B y la pendiente de cada
segmento de la viga conectada al pasador para la viga de acero que se muestra a continuación. E=29
000 ksi, I=30 in4.
2. Determine por el método de la viga conjugada y el de trabajo virtual, el desplazamiento vertical
del punto C de la viga que se muestra. Considere E=200 GPa, I=150x106 mm4.
