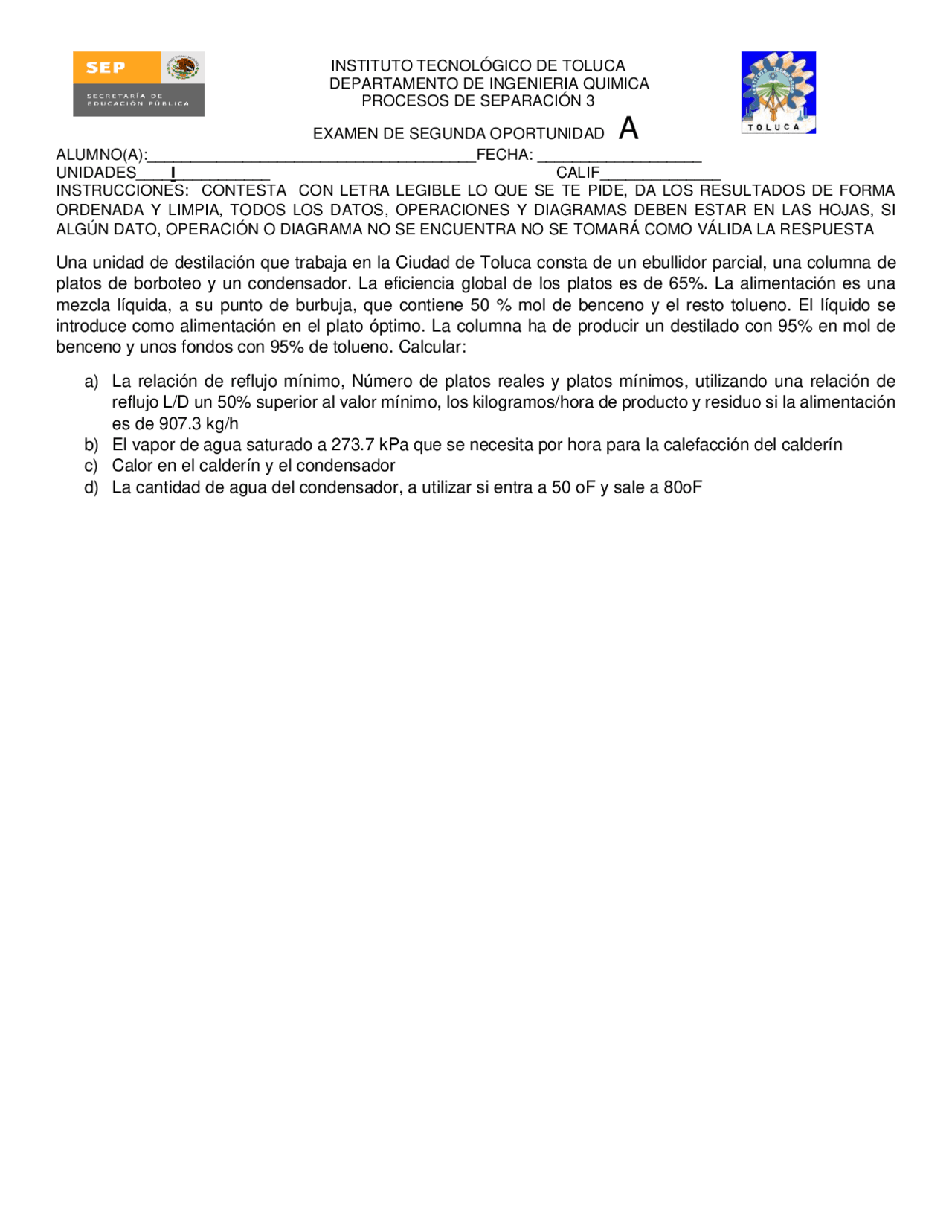

INSTITUTO TECNOLÓGICO DE TOLUCA
DEPARTAMENTO DE INGENIERIA QUIMICA
PROCESOS DE SEPARACIÓN 3
EXAMEN DE SEGUNDA OPORTUNIDAD A
ALUMNO(A):______________________________________FECHA: ___________________
UNIDADES____I___________ CALIF______________
INSTRUCCIONES: CONTESTA CON LETRA LEGIBLE LO QUE SE TE PIDE, DA LOS RESULTADOS DE FORMA
ORDENADA Y LIMPIA, TODOS LOS DATOS, OPERACIONES Y DIAGRAMAS DEBEN ESTAR EN LAS HOJAS, SI
ALGÚN DATO, OPERACIÓN O DIAGRAMA NO SE ENCUENTRA NO SE TOMARÁ COMO VÁLIDA LA RESPUESTA
Una unidad de destilación que trabaja en la Ciudad de Toluca consta de un ebullidor parcial, una columna de
platos de borboteo y un condensador. La eficiencia global de los platos es de 65%. La alimentación es una
mezcla líquida, a su punto de burbuja, que contiene 50 % mol de benceno y el resto tolueno. El líquido se
introduce como alimentación en el plato óptimo. La columna ha de producir un destilado con 95% en mol de
benceno y unos fondos con 95% de tolueno. Calcular:
a) La relación de reflujo mínimo, Número de platos reales y platos mínimos, utilizando una relación de
reflujo L/D un 50% superior al valor mínimo, los kilogramos/hora de producto y residuo si la alimentación
es de 907.3 kg/h
b) El vapor de agua saturado a 273.7 kPa que se necesita por hora para la calefacción del calderín
c) Calor en el calderín y el condensador
d) La cantidad de agua del condensador, a utilizar si entra a 50 oF y sale a 80oF
