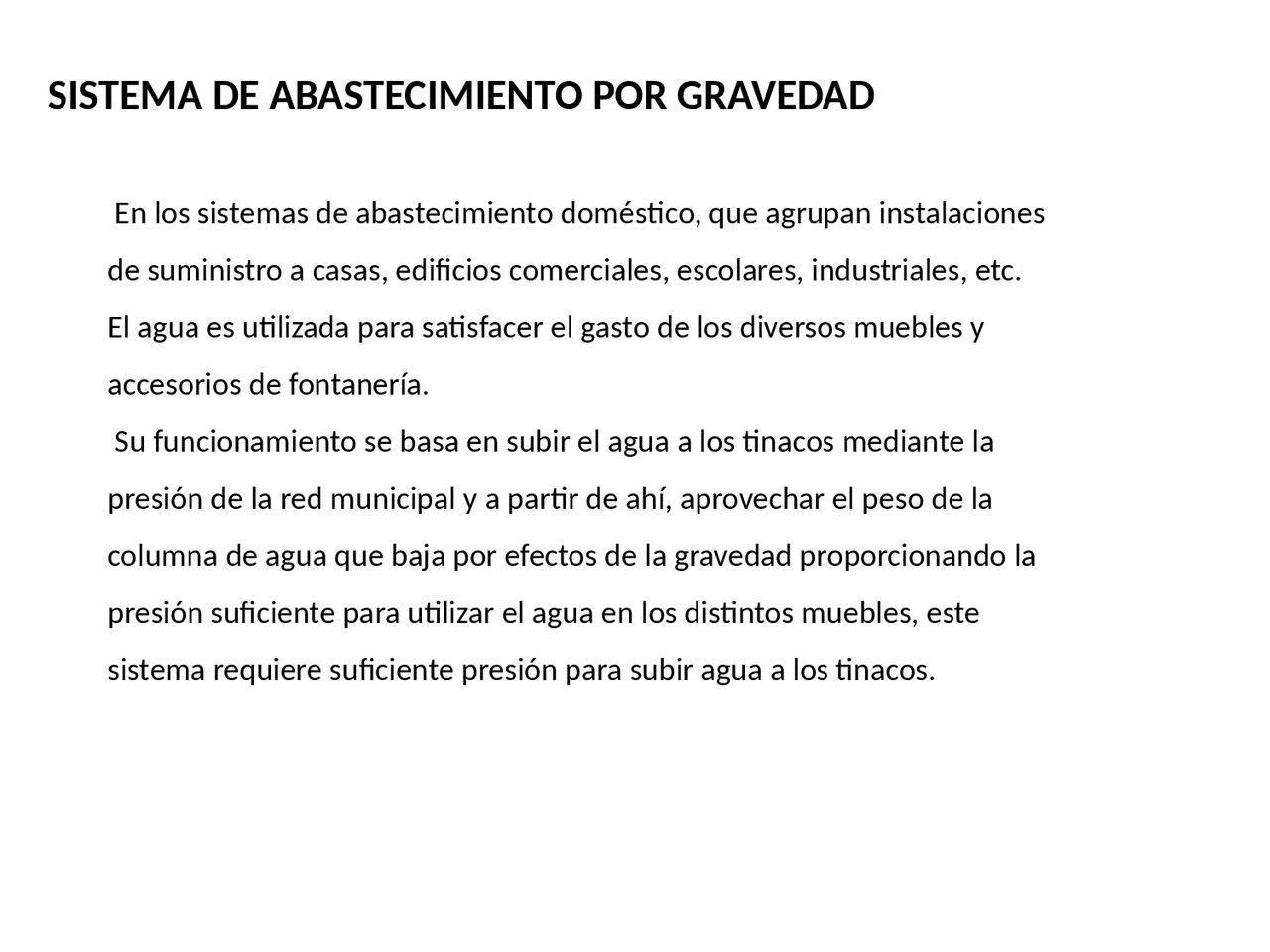

SISTEMA DE ABASTECIMIENTO POR GRAVEDAD
En los sistemas de abastecimiento doméstico, que agrupan instalaciones de suministro a casas, edificios comerciales, escolares, industriales, etc. El agua es utilizada para satisfacer el gasto de los diversos muebles y accesorios de fontanería. Su funcionamiento se basa en subir el agua a los tinacos mediante la presión de la red municipal y a partir de ahí, aprovechar el peso de la columna de agua que baja por efectos de la gravedad proporcionando la presión suficiente para utilizar el agua en los distintos muebles, este sistema requiere suficiente presión para subir agua a los tinacos.
EJEMPLO DE CALCULO
Determinar la capacidad de los tinacos para abastecer por gravedad el consumo de una vivienda de interés medio que cuenta con tres recamaras y un cuarto de servicio. 1.- determinar el numero de personas que haran uso del servicio. 4 RECAMARAS = 4 X 2 +1= 9 ´PERSONAS
FORMULA:
SOLUCION:
LA CANTIDAD DE PERSONAS SE MULTIPLICARA POR LA DOTACION
DE AGUA DE LA SIGUIENTE TABLA.
Ejército, Policía Y Bomberos 200 litros/persona/día Centros de Readaptación Social 200 litros/persona/día Oficinas 50 litros persona/turno Museos 10 litros/asistente/ día Espectáculos y Reuniones 10 litros/asistente/ día Recreación Social 25 litros/asistente/ día Espectáculos Deportivos 10 litros/asistente/ día Deportivos con Baño Vestidor 150 litros/asistente/ día Comercio 6 litros/m²/ día Lavanderías 40 litros/kg de ropa Industria 100 litros/trabajador/ día Lugares de Culto 10 litros/asistente/ día Mercados Públicos 100 litros/puesto/ día Servicios de Alimentos y Bebidas 12 litros/comensal Terminales de Transporte 10 litros/pasajero/ día Jardines y Jardineras 5 litros/m² Estacionamientos 8 litros/cajón/ día
DOTACION
200 LTS X PERS X DIA PARA VIVIENDA DE INTERES MEDIO.
ENTONCES:
9 Pers. X 200 LTS X PERS X DIA = 1800 LTS X DIA SE REQUIEREN DOS TINACOS DE 1200 LTS ( PARA ESTAR SOBRADOS )
Firme 5 cm, pega azulejo y piso 5 hiladas + losa base 12 hiladas + cerramiento, firme y acabado Eliminar fondo para original
ALTURA DE TINACOS , REAL (INCLUYE PEGADO
DE BLOCK, FIRME Y ACABADO FINAL
Determinación de la capacidad de Cisterna Primero debemos decidir la profundidad (esta no deberá de exceder los dos metros en zonas de nivel freático alto) SI H = 2. 00 m h = 3 / 4 H = 3/ 4 ( 2 .00 ) = 1.50 m El volumen de agua requerido para la cisterna sera de: Volumen requerido + reserva (3 días) entonces 2200 lts X 3 dias= 6600 lts A = V / h = 6.6 m3 / 1. 50 m = 4.40 m2 (área requerida) Si se tratara de una cisterna cuadrada bastara con obtener la raíz cuadrada del área (4.40 m2) entonces obtenemos √4.40 = 2.10 m por lado En un momento dado pudiese ser que tengamos limitantes en cuanto al espacio debido a una proximidad de la cimentación u otro obstáculo entonces redefinimos las dimensiones para tener una cisterna rectangular. Formula A = a X b (A = ancho X largo) proponer “a” COMO “A” y “a” son valores conocidos en consecuencia A = a x b entonces b = A / a Por tanto b = A / a = 4.40 m2 / 1.60 m (propuesto) = 2.75 m Nuestra cisterna sería entonces de 2.75m X 1.60m X 1.50 m altura Gasto (q max) = 3150 lts / dia
Si se tratara de una cisterna cuadrada bastara con obtener la raíz cuadrada del área (4.40 m2) entonces obtenemos √4.40 = 2.10 m por lado En un momento dado pudiese ser que tengamos limitantes en cuanto al espacio debido a una proximidad de la cimentación u otro obstáculo entonces redefinimos las dimensiones para tener una cisterna rectangular. Formula A = a X b (A = ancho X largo) proponer “a” COMO “A” y “a” son valores conocidos en consecuencia A = a x b entonces b = A / a Por tanto b = A / a = 4.40 m2 / 1.60 m (propuesto) = 2.75 m Nuestra cisterna sería entonces de 2.75m X 1.60m X 1.50 m altura Gasto (q max) = 3150 lts / dia
DETERMINACIÓN DE LA CAPACIDAD DE LA BOMBA
La cantidad de agua a elevar corresponde a la demanda de 2400 lts, misma que se almacenara en dos tinacos de 1200 lts cada uno, por lo que se considera que el Qmax = 2400 lts =2.4 m³ Carga Dinámica. Para poder determinar la capacidad de trabajo de la bomba se requiere conocer la ubicación física de la cisterna, recorrido de la tubería desde la cisterna hasta el tinaco considerando la profundidad de la pichancha y la altura del tinaco, a esto le denominaremos Cd y estará compuesta por: .- Altura de tuberia de cisterna. 2.00 - .10 de separacion entre fondo y check pichancha= 1.9 + 10 cm losa tapa cisterna = 2.00 m .- altura de los 2 niveles = 2.79 + .10 losa + 2.79 + .10 losa + 1.18 altura de base incluye losa +1.68 altura de tinaco + 6 mts de recorrido horizontal Carga dinamica = 18.55 m
