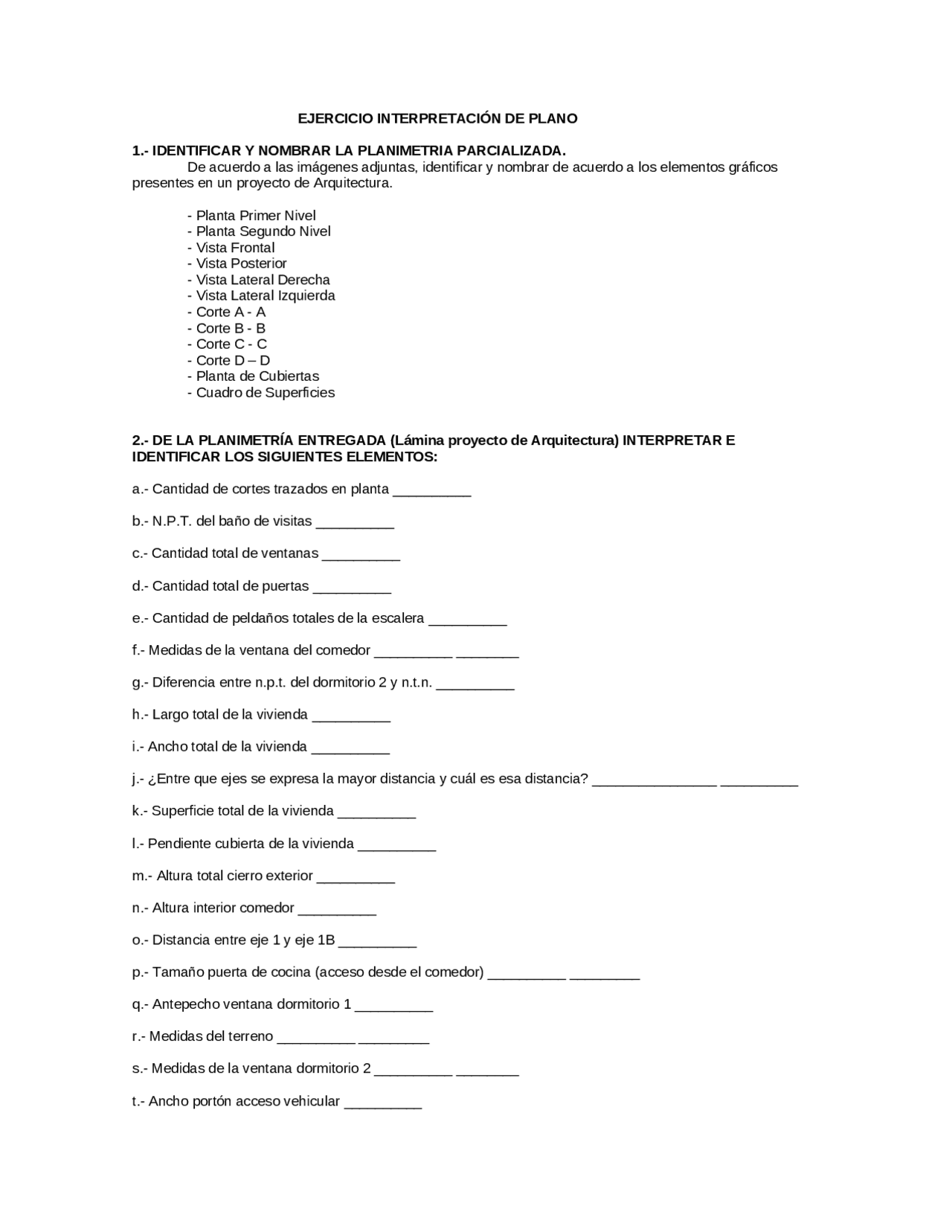

EJERCICIO INTERPRETACIÓN DE PLANO
1.- IDENTIFICAR Y NOMBRAR LA PLANIMETRIA PARCIALIZADA.
De acuerdo a las imágenes adjuntas, identificar y nombrar de acuerdo a los elementos gráficos
presentes en un proyecto de Arquitectura.
- Planta Primer Nivel
- Planta Segundo Nivel
- Vista Frontal
- Vista Posterior
- Vista Lateral Derecha
- Vista Lateral Izquierda
- Corte A - A
- Corte B - B
- Corte C - C
- Corte D – D
- Planta de Cubiertas
- Cuadro de Superficies
2.- DE LA PLANIMETRÍA ENTREGADA (Lámina proyecto de Arquitectura) INTERPRETAR E
IDENTIFICAR LOS SIGUIENTES ELEMENTOS:
a.- Cantidad de cortes trazados en planta __________
b.- N.P.T. del baño de visitas __________
c.- Cantidad total de ventanas __________
d.- Cantidad total de puertas __________
e.- Cantidad de peldaños totales de la escalera __________
f.- Medidas de la ventana del comedor __________ ________
g.- Diferencia entre n.p.t. del dormitorio 2 y n.t.n. __________
h.- Largo total de la vivienda __________
i.- Ancho total de la vivienda __________
j.- ¿Entre que ejes se expresa la mayor distancia y cuál es esa distancia? ________________ __________
k.- Superficie total de la vivienda __________
l.- Pendiente cubierta de la vivienda __________
m.- Altura total cierro exterior __________
n.- Altura interior comedor __________
o.- Distancia entre eje 1 y eje 1B __________
p.- Tamaño puerta de cocina (acceso desde el comedor) __________ _________
q.- Antepecho ventana dormitorio 1 __________
r.- Medidas del terreno __________ _________
s.- Medidas de la ventana dormitorio 2 __________ ________
t.- Ancho portón acceso vehicular __________
