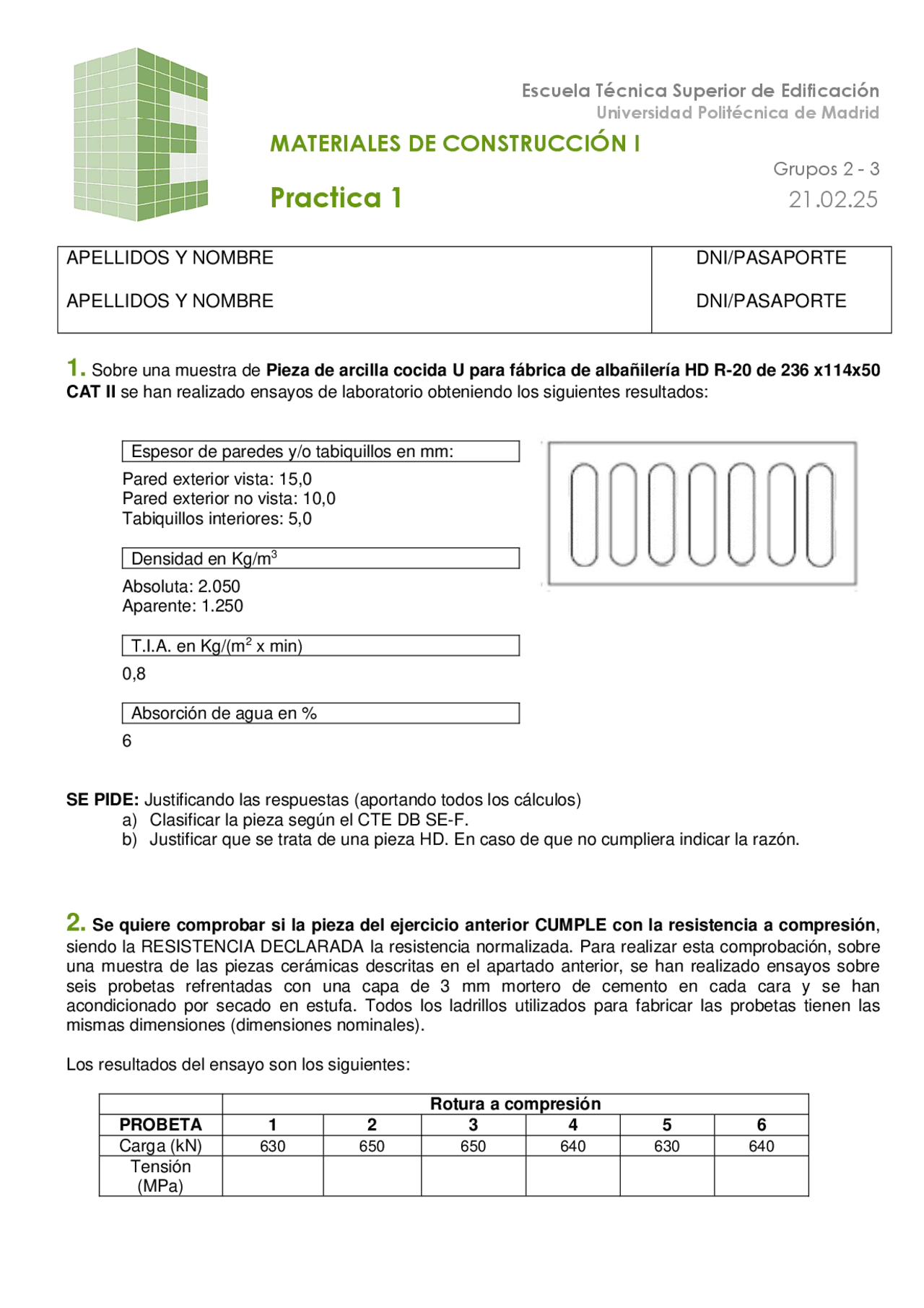

APELLIDOS Y NOMBRE
APELLIDOS Y NOMBRE
DNI/PASAPORTE
DNI/PASAPORTE
1. Sobre una muestra de Pieza de arcilla cocida U para fábrica de albañilería HD R-20 de 236 x114x50
CAT II se han realizado ensayos de laboratorio obteniendo los siguientes resultados:
Espesor de paredes y/o tabiquillos en mm:
Pared exterior vista: 15,0
Pared exterior no vista: 10,0
Tabiquillos interiores: 5,0
Densidad en Kg/m3
Absoluta: 2.050
Aparente: 1.250
T.I.A. en Kg/(m2 x min)
0,8
Absorción de agua en %
6
SE PIDE: Justificando las respuestas (aportando todos los cálculos)
a) Clasificar la pieza según el CTE DB SE-F.
b) Justificar que se trata de una pieza HD. En caso de que no cumpliera indicar la razón.
2. Se quiere comprobar si la pieza del ejercicio anterior CUMPLE con la resistencia a compresión,
siendo la RESISTENCIA DECLARADA la resistencia normalizada. Para realizar esta comprobación, sobre
una muestra de las piezas cerámicas descritas en el apartado anterior, se han realizado ensayos sobre
seis probetas refrentadas con una capa de 3 mm mortero de cemento en cada cara y se han
acondicionado por secado en estufa. Todos los ladrillos utilizados para fabricar las probetas tienen las
mismas dimensiones (dimensiones nominales).
Los resultados del ensayo son los siguientes:
Rotura a compresión
PROBETA
1
2
3
4
5
6
Carga (kN)
630
650
650
640
630
640
Tensión
(MPa)
Escuela Técnica Superior de Edificación
Universidad Politécnica de Madrid
MATERIALES DE CONSTRUCCIÓN I
Grupos 2 - 3
Practica 1 21.02.25
