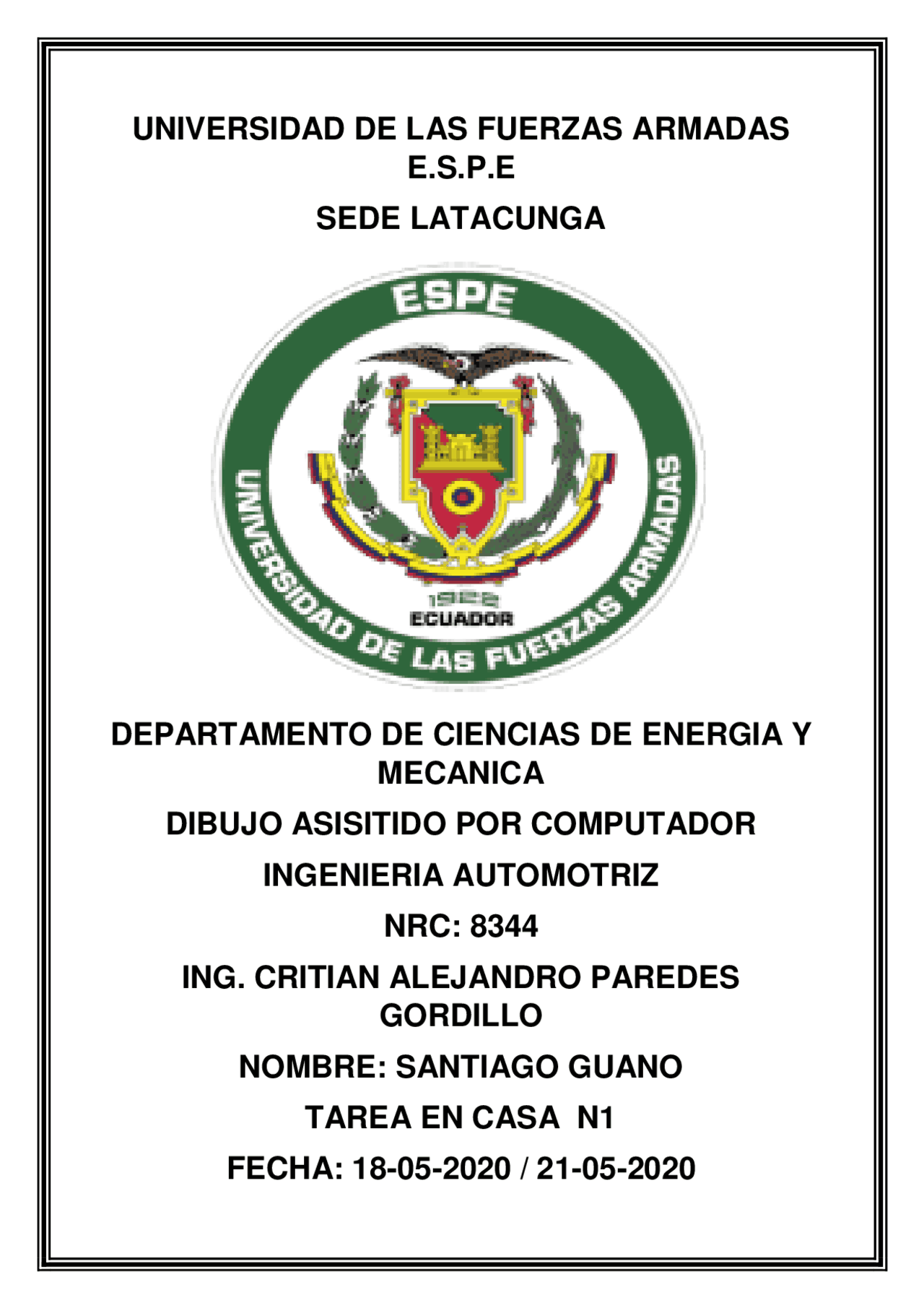

EJERCICIOS EN C=AUTOCAD/INVENTOR
Tipo: Ejercicios
1 / 7
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!
La Regla T : Se emplea para trazar líneas paralelas horizontales en forma rápida y precisa. También sirve como punto de apoyo a las escuadras y para alinear el formato y proceder a su fijación.
Tablero de dibujo Es un instrumento de dibujo sobre el que se fija el papel para realizar el dibujo, permite el desplazamiento de la regla T, debe ser construido de modo tal que no se produzcan dobladuras ni pandeos; debe ser inclinada
Regla graduada Es un instrumento para medir y trazar líneas rectas, su forma es rectangular, plana y tiene en sus bordes grabaciones de decímetros, centímetros y milímetros. Sus longitudes varían de acuerdo al uso y oscilan de 10 a 60 centímetros Las más usuales son las de 30 centímetros.
Las escuadras Las escuadras se emplean para medir y trazar líneas horizontales, verticales, inclinadas, y combinada con la regla T se trazan líneas paralelas, perpendiculares y oblicuas. Las escuadras que se usan en dibujo técnico son dos:
La de 45º que tiene forma de triángulo isósceles con ángulo de 90º y los otros dos de 45º. La escuadra de 60º llamada también cartabón que tiene forma de triángulo escaleno, cuyos ángulos miden 90º, 30º y 60º.
Plantillas : Se usan para dibujar formas estándares cuadrados, hexagonales, triangulares y elípticos. Estas se usan para ahorrar tiempo y para mayor exactitud en el dibujo.
EL PAPEL : dibujo técnico se utilizan dos clases: el papel opaco y el papel traslúcido.
El papel opaco no es transparente, tiene varios tonos, desde el blanco al blanco amarillento. La cara donde se dibuja es lisa y brillante. El papel traslúcido es transparente. Es utilizado para dibujos o copias de planos a lápiz o tinta.
El Lápiz Y El Portaminas : Los portaminas son de metal o plástico y aloja en su interior la mina o minas que se deslizan mediante un resorte hacia afuera, que han de servir para escribir o traza La dureza de los lápices depende de la proporción entre grafito y arcilla, a más grafito, más blando u oscuro es el trazo. Los lápices de dibujo técnico suelen tener base hexagonal por dos motivos fundamentales: Se adhieren mejor al papel o al soporte, no ruedan como los redondos. Permiten un agarre más fácil y cómodo.
Sacapuntas: Para afilar las puntas de las minas, ya sea de lápiz o portaminas, el lápiz tiene que estar bien afilado, en forma de cono y con una distancia de 25 milímetros. La punta de la mina del compás o del portaminas tiene que estar afilado en un ángulo de 75º sobresaliendo unos 10 milímetros.
Borrador : Las gomas de borrar se emplean para hacer desaparecer trazos incorrectos, errores, manchas o trazos sobrantes. Por lo general son blandas, flexibles y de tonos claros para evitar manchas en el papel.
Cinta adhesiva: El papel se fijará al tablero gracias a la cinta adhesiva o tirro, la cual, si es de buena calidad no dejará huella ni en el papel ni en el tablero.
Tinta para dibujo : La tinta para dibujo es un polvo de carbón finamente dividido, en suspensión, con un agregado de goma natural o sintética para impedir que la mezcla se corra fácilmente con el agua.
ISO B: Es un sistema Europeo el cual usa el método del primer Angulo, donde la proyección esta atrás y por delante está el objeto se lo representa en el 1er cuadrante o diedro (proyección ortogonal de los objetos de forma simultáneo en dos planos).
El objeto se lo considera dentro de una caja “negra” siendo mirado por el observador desde adentro de la caja de la proyección, el plano donde se proyecta las vistas se encuentra detrás del objeto.
Se lo aplica para definir la geometría de una pieza, componente u objeto para su posterior producción, habitualmente se usa tres vistas en general (frontal, superior y una lateral).
