Documento que contiene cinco problemas relacionados con el diseño y programación de circuitos digitales utilizando la lógica descrita en vhdl. El documento incluye instrucciones para completar el trabajo y una escala de puntos para calificar la correcta respuesta de cada problema. El documento pertenece al curso de tecnología en electricidad de media y baja tensión de la facultad tecnológica.
Tipo: Ejercicios
1 / 2
Esta página no es visible en la vista previa
¡No te pierdas las partes importantes!

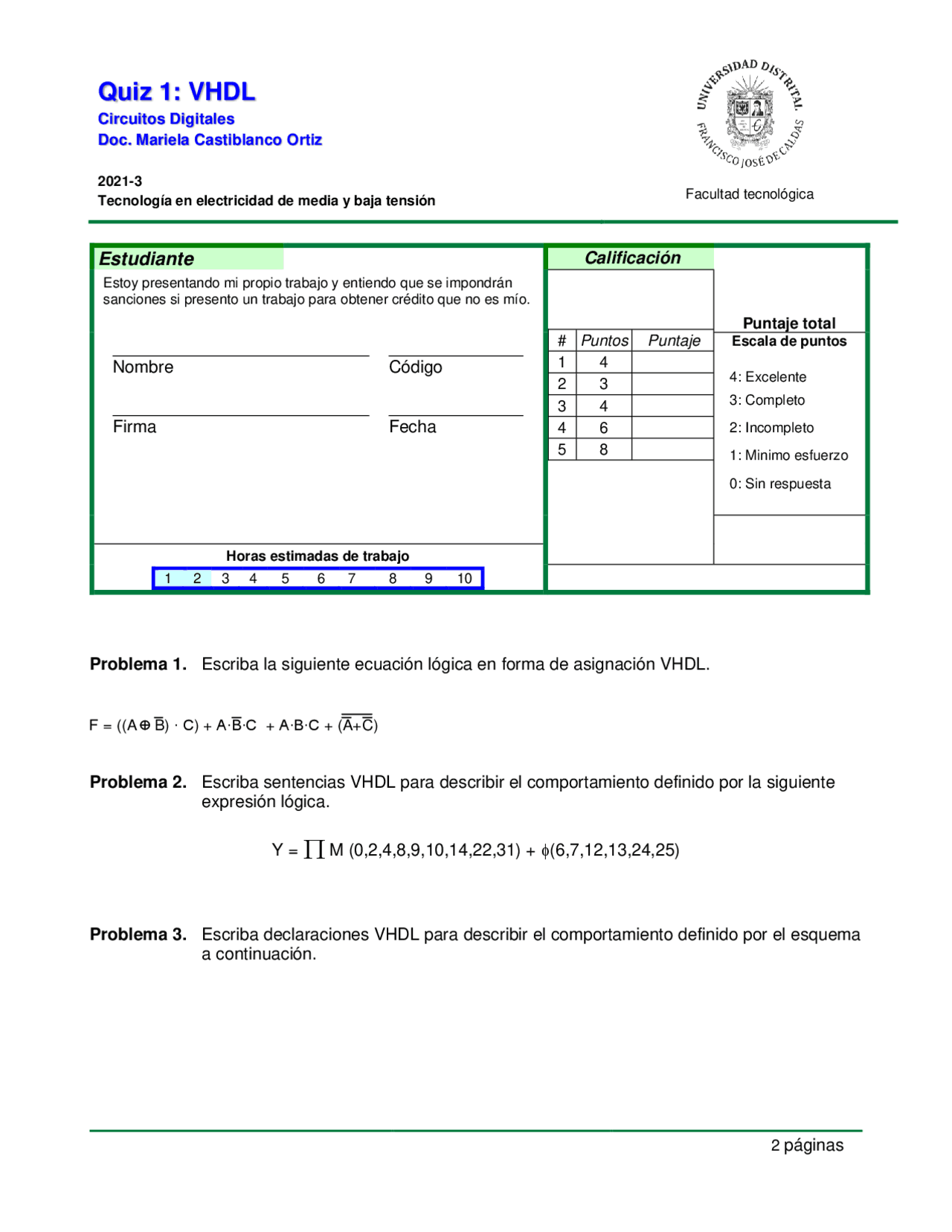

Circuitos Digitales Doc. Mariela Castiblanco Ortiz 2021 - 3 Tecnología en electricidad de media y baja tensión Facultad tecnológica 2 páginas
Puntaje total Estoy presentando mi propio trabajo y entiendo que se impondrán sanciones si presento un trabajo para obtener crédito que no es mío. Nombre Código Firma Fecha
1 4 2 3 3 4 4 6 5 8 Escala de puntos 4: Excelente 3: Completo 2: Incompleto 1: Minimo esfuerzo 0: Sin respuesta Horas estimadas de trabajo 1 2 3 4 5 6 7 8 9 10 Problema 1. Escriba la siguiente ecuación lógica en forma de asignación VHDL. Problema 2. Escriba sentencias VHDL para describir el comportamiento definido por la siguiente expresión lógica.
Problema 3. Escriba declaraciones VHDL para describir el comportamiento definido por el esquema a continuación. F = ((A B) ∙ C) + A∙B∙C + A∙B∙C + (A+C)
A B C D X Y Z Problema 4. Un termómetro produce una señal de voltaje que varía continuamente entre 0 V y 5 V, donde 0 V representa 0 grados y 5 V representa 100 grados. La señal se envía a un convertidor de analógico a digital (ADC). El ADC produce un número binario de 8 bits que es directamente proporcional a la temperatura: "00000000" representa 0 grados, cada número binario creciente desde "00000000" representa un aumento de temperatura de 100/256 grados, y "11111111" representa 100 grados. Use VHDL para definir un circuito que emita una señal lógica alta siempre que la temperatura esté entre 50 y 60 grados. Problema 5. Cree un archivo fuente VHDL para un circuito que se comporte de acuerdo con los requisitos que se muestran en el K-map a continuación. Simule el circuito y envíe los archivos fuente de VHDL y la salida de la simulación.
(^1) not D D nand E 1 0
