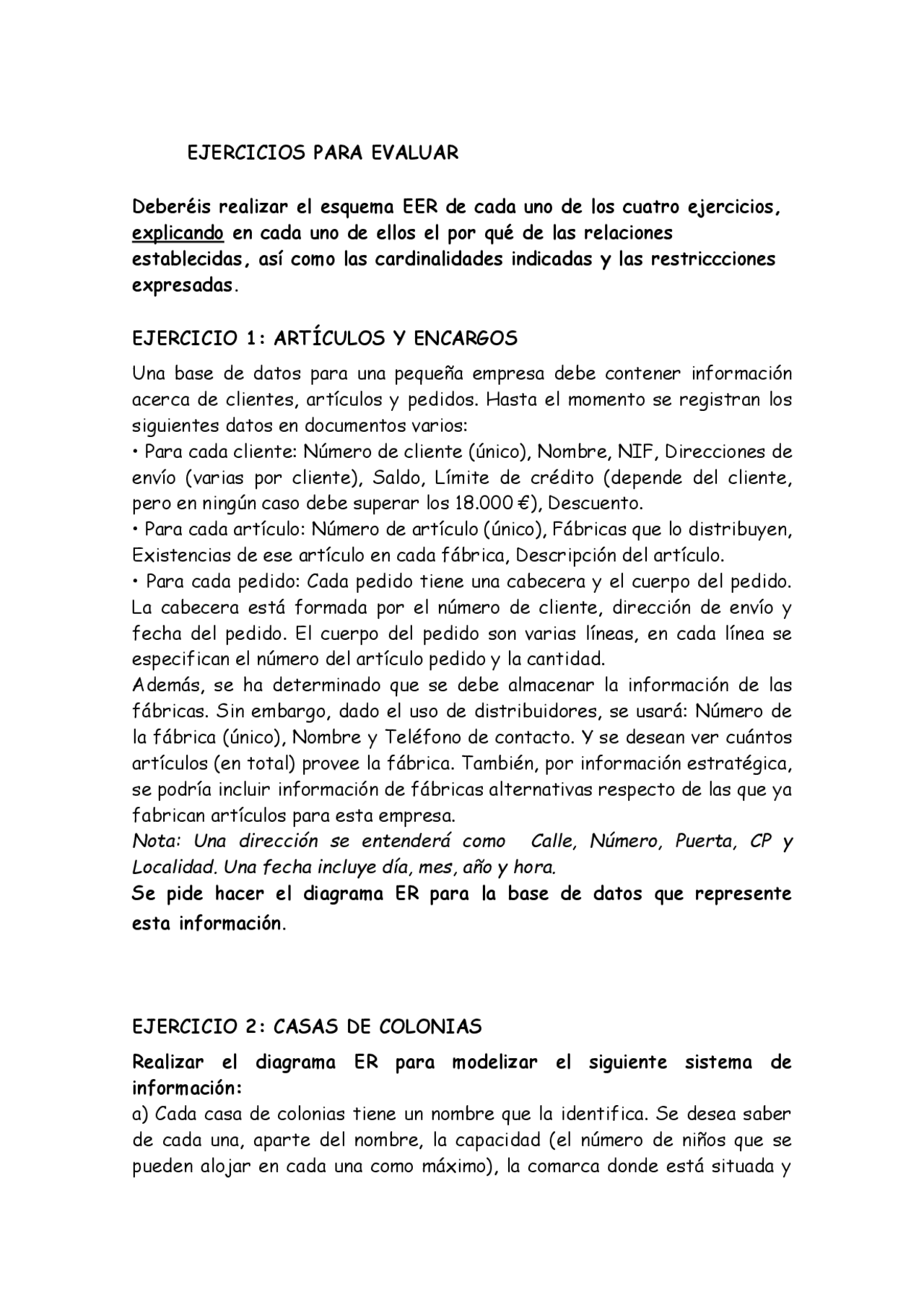

EJERCICIOS PARA EVALUAR
Deberéis realizar el esquema EER de cada uno de los cuatro ejercicios,
explicando en cada uno de ellos el por qué de las relaciones
establecidas, así como las cardinalidades indicadas y las restriccciones
expresadas.
EJERCICIO 1: ARTÍCULOS Y ENCARGOS
Una base de datos para una pequeña empresa debe contener información
acerca de clientes, artículos y pedidos. Hasta el momento se registran los
siguientes datos en documentos varios:
• Para cada cliente: Número de cliente (único), Nombre, NIF, Direcciones de
envío (varias por cliente), Saldo, Límite de crédito (depende del cliente,
pero en ningún caso debe superar los 18.000 €), Descuento.
• Para cada artículo: Número de artículo (único), Fábricas que lo distribuyen,
Existencias de ese artículo en cada fábrica, Descripción del artículo.
• Para cada pedido: Cada pedido tiene una cabecera y el cuerpo del pedido.
La cabecera está formada por el número de cliente, dirección de envío y
fecha del pedido. El cuerpo del pedido son varias líneas, en cada línea se
especifican el número del artículo pedido y la cantidad.
Además, se ha determinado que se debe almacenar la información de las
fábricas. Sin embargo, dado el uso de distribuidores, se usará: Número de
la fábrica (único), Nombre y Teléfono de contacto. Y se desean ver cuántos
artículos (en total) provee la fábrica. También, por información estratégica,
se podría incluir información de fábricas alternativas respecto de las que ya
fabrican artículos para esta empresa.
Nota: Una dirección se entenderá como Calle, Número, Puerta, CP y
Localidad. Una fecha incluye día, mes, año y hora.
Se pide hacer el diagrama ER para la base de datos que represente
esta información.
EJERCICIO 2: CASAS DE COLONIAS
Realizar el diagrama ER para modelizar el siguiente sistema de
información:
a) Cada casa de colonias tiene un nombre que la identifica. Se desea saber
de cada una, aparte del nombre, la capacidad (el número de niños que se
pueden alojar en cada una como máximo), la comarca donde está situada y
